高性价比微型水泵

1、我的天呐！我就是想抽个不到1升的有机溶剂或液体而已，寿命要求不高，但市场上耐腐的泵价格居然都在上千或好几千？哪里能找到低成本耐腐微型泵呢？——来新为诚，工业级质量亲民价格，包您满意！

2、.新为诚耐腐微型水泵W18，是一经推出就受到广泛欢迎的，无刷微型高压水泵W20姊妹系列，但价格更低(不足W20售价的一半)！

3、耐腐微型水泵W18，有着W20类似的优点：中高压力、自吸、7*24小时运转；耐有机溶剂、耐酸碱、耐油！用途广泛，特别适合抽有机溶剂、加压、长期在线检测、采样等场合；

4、耐腐微型水泵W18，额定压力较高(MAX可达0.5-1bar)！流量范围较广(160-240mL/Min)，自吸2-3米，理论扬程10-20米！

5、耐腐微型水泵W18，拥有广泛的化学兼容性和腐蚀耐受性：

(1)通过更换不同材质的泵头、隔膜、阀门等，可耐有机溶剂(如汽油、二甲苯、乙醚、丙酮等)、强酸(盐酸、硫酸等)、强碱(氢氧化钠、氢氧化钾等)等各类腐蚀性介质；甚至还可耐汽油！

(2)新为诚同时提供《常见材质和化学兼容性》表，方便客户迅速查询常见有机溶剂、油类、腐蚀性介质等，与W18系列的兼容性，帮您迅速做出决定；

6、耐腐微型水泵W18，优异的密封性和耐压性：特殊设计密封结构+高强度工程塑料，使W18具有优异的密封性及防渗漏性能，并可在中高液体压力下，保持良好可靠的耐压性。

7、基于客户个性化要求(成本、寿命、介质、工况等)，W18还提供了丰富的定做选择：

(1)根据介质耐受性，可定做不同材质的电机+泵头+隔膜+阀门组合：兼顾低成本、适中寿命或长寿命高品质；普通介质或苛刻介质；水循环、连续加压或精准控制；

(2)根据压力场合，可定做不同接头：低压常见宝塔软管、通用高压卡套(出厂默认)，应有尽有；

(3)根据成本、控制方法，可搭配无刷/有刷电机；真正实现“总有一款满足您”！

(4)控制功能多样带堵转保护：可PWM调速+FG转速反馈+信号启停+堵转保护(无刷版)或电压调速(有刷版)；

8、耐腐微型水泵W18，兼顾寿命和成本：既有较长的电机寿命/满载下预估抽水寿命，分别可达8K/2K小时的标准版；又有约2K/1K小时的简化版，且售价不到W20P系列的一半，极具性价比！！

9、W18属于较特殊的水气两用泵，工作介质可以为气体和液体(无颗粒等)；既可抽水打压、也可抽气；无油不污染介质、免维护，配合新为诚浮动开关FS20A，可实现实验室、工业空调冷凝水无人值守自动排水等用途，性价比高；不像某些叶轮式或离心式微型水泵，缺水空转几十秒甚至几秒钟就烧毁了！

10、低干扰+调速等：W18无刷版，不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰；有刷版还可选配可调电源或选配带有对应功能的H桥驱动保护模块后，有刷电机版还可实现PWM调速、频繁启停、堵转、过流保护......(详询新为诚客服)；

11、W18做气泵用时，抽、排气端都可带大负载，甚至堵死也属于正常工作；作水泵使用时，抽水口可满负载运行(完全堵塞)，排水口可在额定0.05/0.1MPa内堵塞正常工作，还可昼夜不停长期连续运转!



关键参数

注意：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)W18L/M1-A/B/Cxxxx-Px5应超过2A，如5V2A以上(xxxx-代表类H4ES/E4KV等组合，x-代表J/B(简化/标准版)，下同)；

2)W18L/M1-A/B/Cxxxx-Px2应超过2A，如12V2A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁(注意，此类故障不属于正常质保范围)！强烈推荐我司专门定做的JF-5V2A/JF-12V2A电源。

3、输入电压要求5V±10%，12V±10%。

4、【型号及代号说明】：

1)W—水气两用系列；18—内部研发代号；

2)L—大流量(相对本系列来说)；M—中流量；S—小流量；

3)1—单泵头；2—双泵头(未来推出)

4)A—无刷电机A型(简化版默认标配)；B—无刷电机B型(标准版默认标配)；C—有刷电机C型(低成本标配)；

5)隔膜+阀片+泵头材质组合：

(1)ES：隔膜-EPDM，阀片-EPDM，泵头-PPS(默认)；

(2)FS：隔膜-FKM，阀片-FKM，泵头-PPS；

(3)KV：隔膜-PTFE，阀片-FFKM，泵头-PVDF(4种组合中耐腐MAX强)；

(4)KS：隔膜-PTFE，阀片-FFKM，泵头-PPS；

6)接头说明：

(1)H4-4mm宝塔接头(默认中低压场合，接软管)；(2)E4-4mm卡套接头(高压场合，接耐压软管)；

7)调速方式+版本说明+对比：

(1)P-PWM调速

(2)J-简化版、B-标准版、暂无品质版；

(3)订购时，请一定注明具体版本后缀及代码！

5、【实例说明】：

(1)W18L1-AH4ES-PB5：代表“无刷”大流量微型水泵W18系列，单泵头，A型电机标准版，软管接头；默认采用常规材质EPDM的隔膜和阀片，泵头为PPS材质；PWM调速，5V DC供电；

(2)W18L1-CE4ES-PJ2：代表“有刷”大流量微型水泵W18系列，单泵头，C型电机简化版，卡套接头；默认采用常规材质EPDM的隔膜和阀片，泵头为PPS材质；PWM调速，12V DC供电；

(3)W18L1-BH4KS-PB2：代表“无刷”大流量微型水泵W18系列，单泵头，B型电机标准版，软管接头；PTFE隔膜，FFKM阀片，PPS泵头；PWM调速，12V DC供电；

(4)W18M1-BE4KV-PB5：代表“无刷”中流量微型水泵W18系列，单泵头，B型电机标准版，卡套接头；PTFE隔膜，FFKM阀片，PVDF泵头；PWM调速，5V DC供电；

6、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

7、表中平均流量是作为真空泵用时，用皂膜流量计测得的流量值；作为水泵使用时，开口流量是用量杯配合秒表多次测量后求平均所得；使用内径4mm硅胶管，抽水管长300mm，排水管长100mm，不接其他阻尼元件，无变径等；

8、不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

9、【体积、接管】：

1)泵体积：(长×宽×高，包容尺寸，单位mm)：

(1)W18L/M-A/B/CH4xx(H4宝塔接头，xx-代表材质+版本组合等，下同)：约43/55/57×25×53(含减震底座，长度分别对应A/B/C型电机)；

(2)W18L/M-A/B/CE4xx(E4卡套接头，xx-代表材质+版本组合等，下同)：约43/55/57×25×57(含减震底座，长度分别对应A/B/C型电机)；；

2)抽、排气嘴尺寸(mm)：

(1)H4(宝塔接头)：∮3.9(内孔)×∮4.5(外径)，接口形状：防滑凸起式(抽排气嘴一样)，材质：尼龙；

(2)E4(卡套接头)：∮4.6(内孔)×∮8(外径)，内部长度：9.5，带有联管螺帽、压环、外螺纹接头，材质：尼龙；

3)建议接管(mm)：

(1)H4(宝塔接头)：压力P＜1bar(100kPa)，建议接内径∮4×外径∮8硅胶管等软质软管；

(2)E4(卡套接头)：

①压力P≥1bar(100kPa)，若打算接赠送的φ8卡套压环，强烈建议接：ø3×ø8 硅胶管等软质软管(耐压＞4bar)；

②压力P≥1bar(100kPa)，若打算接赠送的φ6卡套压环，强烈建议接：ø4×ø6 PU管(有轻微弹性，耐压＞6bar)；

4)重量：约60～85克(因搭配不同电机、定做不同材料接头、部件等而异)。

5)进、出(液)气嘴之间有箭头指示，箭头起始端代表进口，结束端代表出口，宝塔接头使用前请一定取下防尘帽。

版本说明

该微型泵根据不同配置、品控要求的不同等分为2个版本，如下表：

产品寿命测试说明：

1、★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

2、*代表设计目标参数，实际寿命正在测试中。

3、满载寿命测试工况：进液口连接软管并浸入清洁水(干净自来水)液面下，排液口通过调节阀将排水压力限制在100kPa(配A型电机压力限制在50kPa，配B型/C型电机压力限制在100kPa)，使泵长期连续运转抽水；

4、空载寿命(液体)测试工况：进液口连接软管并浸入清洁水(干净自来水)液面下，保持排液口畅通，使泵工作24小时不停机连续运转抽水；

5、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转。

6、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5℃～33℃，随气候波动；相对湿度50%～85%，随气候波动；若实际工况优于我们测试工况，寿命将会延长。

7、▲越多，代表噪音越大，通常标准版＜简化版，但不作具体数据规定、不作检验标准。

8、实验数据来源为新为诚科技实验室，以及供应商实验室。

选型注意

1、作气泵使用时，泵的抽气端和排气端皆可大负载运行；但施加的负载不能超过泵的MAX负压或额定MAX正压：例如W18L1的负压/正压应＜-35kPa/55kPa、W18M1的负压/正压应＜-24kPa/35kPa...

2、作水泵使用时，进液口和排液口皆可大负载运行：

(1)注意W18排液口不能完全堵死(无过压泄压保护)；

(2)排液口如带有大负载，则必须在泵的额定MAX压力内工作，也即输出压力＜额定MAX压力；例如：W18的A型电机版，输出压力应＜0.5bar，W18的B型/C型电机版＜1.0bar...

(3)扬程禁止超过5或10米！或泵下游有节流元件时，泵出口压力禁止超过0.5或1bar！否则应在出口管上安装泄压阀，泄放压力设为不超过0.5或1bar，不按此操作，有可能导致微型泵损坏，将无法免费保修，请知晓！

3、新为诚W18排水端“可以”接喷枪、喷嘴等大负载用于喷雾、冲洗、提供压力等场合，但“压力偏弱”且要求同上，否则造成损坏，不属于正常质保范围。

4、不可用关死/打开排液口阀门等方式，来控制泵停机/启动，如确实需要，请选择ASP、BSP48180、CSP-X、HSP、PSP等带有过压/泄压保护的微型压力水泵产品。

5、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用W18的无刷版。本身就属于低电磁干扰产品，其品质版低干扰性能，还要优于有刷电机定做的低电磁干扰型号。

6、真空度值越小抽吸能力越强，详见微型真空泵常识。

7、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

工况

1、环境：

(1)工作环境温度：0℃ ～ 50 ℃；

(2)工作环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：

泵所抽取的气(液)体必须低粘度、不含颗粒，但允许富含水汽；还可定做耐腐蚀或油分型号，请参见“材质和化学兼容性”表格的材质组合，介质温度必须控制在 0 ～ 50 ℃之间；不得让固体异物进入泵内！

3、泵的耐受性

根据与介质接触到的泵头、隔膜、单向阀等不同零件的材质配置不同，对各类强酸、强碱、有机溶剂都有广泛的耐受性。详见下节“材质和化学兼容性”。

无刷高压水泵W18-材质化学兼容性

泵头和气嘴选项

过滤问题

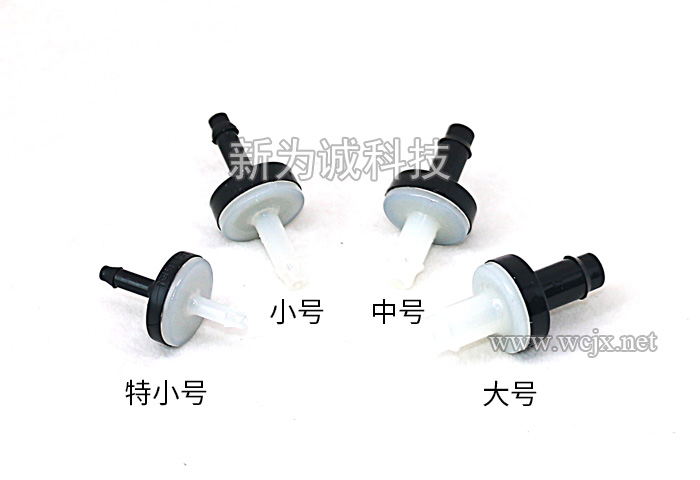

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

1、压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，其他版本如以此做为参考，误差范围可能更大，不作为产品验收依据！

2、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

3、下图中mWg的含义：m=米，Wg=Water gate，代表介质为水，mWg的含义就是液体(水)的高度，单位是米。

1、W18L1-A2(A型无刷12V)流量-压力曲线图

2、W18M1-A2(A型无刷12V)流量-压力曲线图

3、W18M1-A5(A型无刷5V)流量-压力曲线图

4、W18M1-B2(B型无刷12V)流量-压力曲线图

5、W18M1-B5(B型无刷5V)流量-压力曲线图

启动电流

1、W18L1-A5(A型无刷5V)启动电流曲线图

2、W18L1-A2(A型无刷12V)启动电流曲线图

3、W18L1-B5(B型无刷5V)启动电流曲线图

4、W18L1-B2(B型无刷12V)启动电流曲线图

(1)启动电流

(2)电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

(3)鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则可选配JF-5V2A(约10W，过载保护约x-xA，5V型号)/JF-12V2A（约24W，过载保护约3-3.5A，12V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备5V3-4A(5V型号)、12V3-4A(12V型号)及以上开关直流稳压电源。

(4)在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

【特别说明】：

1、以上微型泵启动电流曲线，在抽气口和排气口直通大气的工况下测得，不同微型泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作为验收依据！

2、因更换不同材质、接头的启动电流区别不大，以上图为准，仅供参考!

有刷电机版(W18L/M/S1-Cxxxx)

1、配置DC直流有刷电机的接线

说明：直流电源，需要具备足够输出功率(包括但不限于带有稳压功能，或电压不能降得低于下限)，否则功率不足时，泵可能启动失败，或无法达到额定压力。

配置DC有刷电机接线说明示意图

2、配置DC直流有刷电机的调速与控制

(1)DC有刷电机可通过调节电机输入电压，对电机转速进行控制，当采用电压进行调速时，输入电压不可超过电机额定电压，否则将导致电机提前损坏。

(2)当泵工作在低于额定电压状态下，带负载工作，或者在管路压力超过额定压力的工况下工作，可能因负载过大导致堵转或启动失败；发生堵转后应立即切断供电，避免电机烧毁，建议在供电线路中加入具备堵转/过流保护的电路模块，以避免电机损坏。

(3)当需要微型泵频繁启停，或需通过PWM信号对直流有刷电机进行调速控制时，建议在电源和泵的电源中间加入“H桥驱动模块”，用于保护电源及进行PWM调速，选用具备堵转和过流保护的H桥驱动模块，可进一步保护微型泵避免意外损坏，详询新为诚客服。

【警告】堵转会导致电机电流大幅上升并发热烧毁，配置有刷电机的型号需避免可能导致堵转的工况，或安装堵转/过流保护模块以保护电机避免烧毁。

无刷电机版(W18L/M/S1-A/Bxxxx)

1、信号定义：

如果无需调速和转速反馈，可以按如下接线：

说明：

(1)请完全按上表连接！否则可能烧毁，造成保修失效！

(2)禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

2、逻辑接线图

此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！

(1)定速简易接线

说明：若无需调速和转速反馈，红线接电源正极，黑、蓝线接电源负极；橙、黄线绝缘包扎，泵将以额定MAX转速工作。

(2)PWM调速接线

说明：当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源（函数信号发生器、MCU、PLC等控制器），将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄色、橙色线绝缘包扎，此时可通过PWM信号对电机转速进行开环控制。

【调速控制接线实例】

(信号线规范及说明见“2.W18无刷电机版信号定义”，下同)：

对W18进行开环控制：PWM调速但无需FG反馈(接线前，泵必须处于断电状态)：

1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在15kHz；

2)信号发生器正极接W18泵的蓝线、负极接黑线(电源负极，地)；

3)初始低电平占空比≥50%为宜(过低可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高——电机转速跟低电平的占空比成正比)；

4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

(3)PWM调速、FG反馈接线

说明：当需要使用PWM调速控制功能、并通过FG信号监控泵运转情况或进行闭环反馈控制时，需要使用支持PWM信号输出、FG信号输入的上位控制器（MCU、PLC、上位机等控制器），将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，绿色FG反馈信号输出线缆再接入上位控制器的FG信号输入端，通过上位机检测FG信号监测电机转速，并控制PWM信号输出进行闭环转速控制。

注意事项

1.本产品无防水、防尘、防爆功能，也不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，否则将损坏微型泵！

3.当抽取有害气体时，客户必须对泵进行再次密封，确保安全！

4.进水口不能接有高压水源(如直接接自来水龙头等)，否则可能导致水泵损坏！

5.焊接电机引线时必须迅速，否则高温会损坏电机！

6.无刷电机版禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

7.请严格按照该说明书要求操作。

三维示意图

1、W18系列低成本耐腐微型水泵-宝塔接头型外形尺寸图(以下图示单位：mm)

2、W18系列低成本耐腐微型水泵-卡套接头型外形尺寸图(以下图示单位：mm)

安装说明

1、宝塔接头的管路连接

(1)当选择的是宝塔接头泵头时，建议采用内直径3-4mm毫米软管，软管外直径不超过8mm。

(2)当泵使用工作压力≤100kPa时，可采用轧带或卡箍，对软管和宝塔接头连接处，进行额外加固避免因管路压力导致软管松脱。

(3)当使用工作压力＞100kPa时，建议选择配置卡套接头的泵头，以实现更好的管路连接强度和密封性。

2、卡套接头的管路连接

(1)当选择的是配置卡套接头的泵头时，请按照下列图示方法进行管路连接：

2)使用卡套接头时，会随泵赠送两种规格的卡套压环各2个：内径φ8mm、内径φ6mm(简称φ8压环、φ6压环，下同)、均随泵发货，需根据管路外径选择正确型号安装。

【安装步骤】

步骤1：先将预先旋合在泵头的联管螺帽(简称螺帽，下同)旋下，并取出放置在螺帽内部的卡套压环(简称压环，下同)；

步骤2：确保气管外径需≤卡套压环内径，将螺帽、压环按照上图图示方向和次序，依次套在气管连接端左侧(以安装排液口卡环、螺纹、气管为例，下同。如果是进液口就是右侧...)；

[特别注意]：

1)需保证L(卡环位置到气管左侧端口长度)≥8mm，以保证气管能插入到位)；

2)卡套方向一定要正确，否则容易漏气漏水！

3)管子若有反复插拔情况，每次新插入管子前，最好将要插入端重新裁剪一次，避免因反复插拔，导致管子末端实际已变形松动，并未复原，从而导致密封不严；

步骤3：将套好压环和螺帽的气管，插入泵的进、排液口并向内推动气管，直到不能继续推动为止，应保证气管内径，能插入卡套内部通路的外径4.6mm(例如4*6mm PU管，内径插到通路外径后，轻微膨胀后能套入)。

步骤4：将压环向左推动至最靠近气管端面位置，直至不能继续推动为止(但卡环不应停留在最左端，因气管外径此时膨胀变大，卡环是推不过去的)。

步骤5：保持软管和卡套压环不动，顺时针旋入螺帽，直至用手无法继续拧动为止，并检查管路是否已经连接牢靠。

配件说明

该系列微型泵随货配件如下表：

客户维修无害化声明

为了保护我司员工和物流企业人员及全社会相关人员的人身和环境安全，请您在将维修和退换产品，寄回新为诚科技前，对抽取过有毒、有害、腐蚀性、生物危险性、放射性及其他危险介质的产品进行彻底的清洗和无害化处理，并随泵附带本无害化声明表，否则我司有权拒绝对上述产品进行进一步维修处理，感谢您的配合和理解！

公司签章 签名/日期

(可向我司客服索取电子版本的《客户维修无害化声明》，打印签字等)

W18完整资料下载
