  • 微型两用水泵 WYP系列
  • 微型两用水泵 WYP系列

    耐腐、材质、密封优势

    WYP系列,系全新设计的耐腐、耐油、耐多种介质微型水泵产品,具备以下优异特性:

    1)很强的耐腐蚀性及优异介质包容性:

    2)无惧“天候老化”:

    3)优异的密封性:



    • 0.00
      0.00
商品描述

耐腐、材质、密封优势

WYP系列,系全新设计的耐腐、耐油、耐多种介质微型水泵产品,具备以下优异特性:

1)很强的耐腐蚀性及优异介质包容性:

2)无惧“天候老化”:

3)优异的密封性:




WYP系列

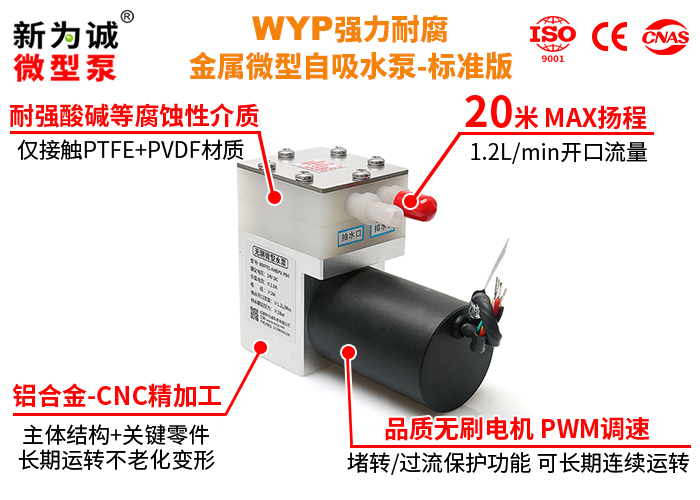

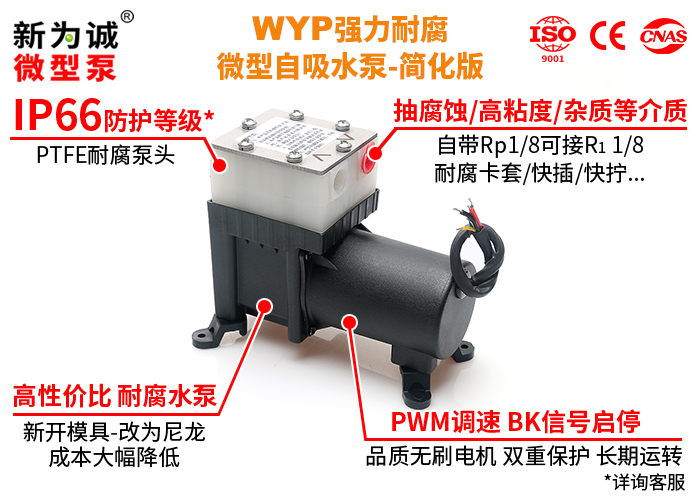

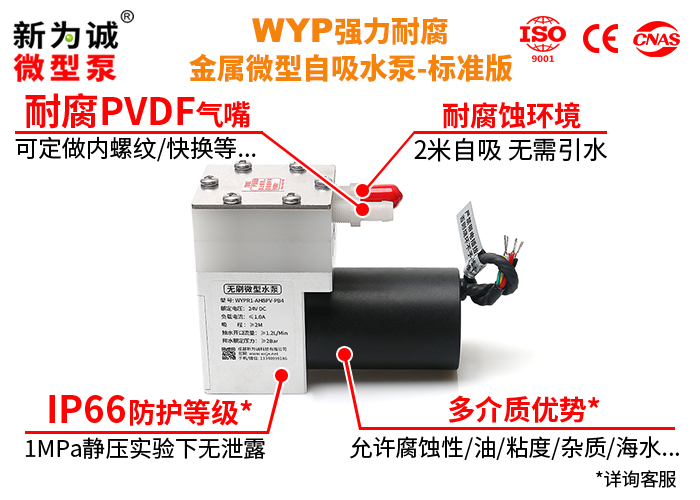

微型自吸水泵WYP

1、新为诚科技,利用十余年微型水泵、微型气泵的技术积累,结合20000+行业客户意见、市场反馈等,开发出耐腐耐油微型水泵WYP系列,将直流微型水泵的耐腐蚀、耐多种介质能力提升到一个新高度!属目前新为诚直流微型水泵中,耐腐MAX、耐受介质种类MAX产品;

2、【耐腐、材质、密封优势】

WYP系列,系全新设计的耐腐、耐油、耐多种介质微型水泵产品,具备以下优异特性:

1)很强的耐腐蚀性及优异介质包容性:

隔膜、阀片、密封等采用PTFE材质(俗称“塑料王”,也即常说的特氟龙、聚四氟乙烯);泵头采用PVDF材质(聚偏氟乙烯,成本昂贵),无橡胶材质;可耐受强酸(例如98%常温浓硫酸)、强碱等各类腐蚀性介质及有机溶剂,包括酯类极性有机溶剂...

2)无惧“天候老化”:

主体结构和关键零件,均采用高强度铝合金精密加工而成,不怕风吹日晒,不同于普通塑料、橡胶存在天候老化(时间久了存在塑料变形、橡胶老化)问题;

3)优异的密封性:

在1MPa(10bar)静压实验下无泄露!特殊设计的密封结构保证了介质运输过程中无气泡产生;

4)气嘴耐腐:出厂标配PVDF材质宝塔气嘴;

3、【体积、多介质、多场景等优势】

1)耐腐耐油微型水泵WYP,体积仅成年人2个拳头大小,仅重800克,在对体积、重量等有严格要求场景优势较大;

2)可抽取腐蚀性介质、油类、粘度液体、杂质液体(对杂质不敏感,可抽取低浓度80目(0.3mm粒径))、海水等多种介质,耐受性能良好,PTFE材质及特殊结构可减少杂质卡滞......实验正在不断归纳完善中;

3)综合了常见抽酸碱的磁力泵、氟塑料泵、齿轮泵、螺杆泵等优点,例如采用类似的耐腐材料,但体积、功耗、自吸等又具备自身优势,可以在“部分场合”取代以上类型的水泵,用于输送酸碱介质、油类、粘度、低含量杂质液体、海水等,在多个场景都能使用,用途广泛!

4、【防护、结构优势】

1)防护等级较高,相当于IP66,可防尘、防溅水;适合对防护等级高的场景;

2)设计先进,可靠耐用。阀片结构采用特殊设计,耐受液体反复冲击。

3)采用特殊防护工艺,耐恶劣环境:高低温环境、腐蚀环境。

3)主体结构和关键零件均采用高强度铝合金精密加工,尺寸精度高,耐高低温介质,不易变形,强度、刚度高,可承受高负载。

4)耐压能力强:MAX可达2bar;气密性好、泄漏率低;

5、耐腐耐油微型水泵WYP,仍然保持了水气两用微型水泵优势:有水抽水、有气抽气;自吸极快2米(无需加引水),更将理论扬程提高到了20米(原水气两用水泵中MAX高的是11米的W36);特别适合长期连续运转场合,例如水处理行业长期在线检测、采样(允许含少量颗粒)等;

6、耐腐耐油微型水泵WYP,配备品质无刷电机,可通过 PWM 信号调节泵的电机转速从而改变流量,也可通过BK信号线控制泵的启停,适用于频繁启停的工况。还可通过FG转速反馈信号得知泵的实时转速,便于实现闭环控制。

7、微型水泵WYP,电机具有多种保护功能。如堵转保护、过流保护功能,无油不污染介质、免维护,不污染输送介质;安装姿态无限制,可任意方向安装,均能正常工作。

8、新为诚两用微型水泵WYP,可长时间缺水空转、干转不损坏;配合新为诚浮动开关FS20A,可实现空调冷凝水无人值守自动排水等用途,性价比高;不像某些叶轮式或离心式微型水泵,缺水空转几十秒甚至几秒钟就烧毁了!

9、低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它基本不会对控制电路有干扰。

10、新为诚WYP两用微型水泵,做气泵用时,抽、排气端都可带大负载,甚至堵死也属于正常工作;作水泵使用时,抽水口可满负载运行(完全堵塞),排水口只可短暂堵塞;可昼夜不停长期连续运转,噪音低!




关键参数

型号

作水泵时

作气泵使用时

额定 电压

负载电流

额定功率

开口 流量

吸程

MAX
扬程

额定电压

平均流量

MAX负压

MAX输出压力

V DC

A

W

L/min

M

M

V DC

L/min

kPa

kPa

WYPR1-AH8PV-PB2

12

≤1.5

≤18

≥1.2

≥2

≥20

12

≥2.5

≥-20

≥30

WYPR1-AH8PV-PB4

24

≤1.0

≤24

≥1.2

≥2

≥20

24

≥2.5

≥-20

≥30

★特别说明:本表格参数为正式上市前工程样机预览参数,仅供参考,正式参数可能调整。

1、所有规格均使用直流电源。所需电池或直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2、输入电压要求:12V±10%、24V±5%

3、该系列微型泵对启动电流有一定要求,为保证泵的正常运转,建议所配直流稳压电源“过流保护电流”:

1)WYPR1-Axxxx-PB2(12V型号)应超过xA,例如 12Vx-xA;

1)WYPR1-Axxxx-PB4(24V型号)应超过6A,例如 24V7-8A;

客户配备的开关直流电源(过载能力要强);否则可能造成泵无法启动甚至烧毁(注意,此类故障不属于正常质保范围)!强烈推荐我司专门定做的JF-12V5A/JF-24V3A。

4、型号、版本及代号说明:

1)型号说明:

(1)W—水气两用水泵、YP—内部编号;

(2)R-偏重耐腐蚀耐油;1-单头,2-双头(未来可能推出);

(3)A-无刷电机,C-有刷电机;

(4)H8-接头:标配H8接头材质PVDF;

(5)PV-PTFE隔膜、阀片及密封+PVDF泵头;

(6)P-PWM调速+FG电机转速反馈;

(7)J-简化版,B-标准版;

(8)2-12V DC供电,4-24VDC供电。

2)实例:WYPR1-AH7PV-PB4,代表:耐腐水气两用微型水泵WYP,单泵头,品质直流无刷电机,PVDF耐腐材质宝塔接头,默认耐腐材质组合;PWM调速;标准版,24VDC供电。

5、如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。

6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准);通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题))。

7、【体积、接管】:

1)泵体积(长x宽x高,单位mm):约115×52×94(不含安装座);

2)抽、排气嘴规格:内φ5.5×外φ9.0mm,宝塔直通式,材质:PVDF;

3)建议接管:

(1)抽非腐蚀性介质时:建议接内φ7×外φ13mm硅胶管;

(2)抽腐蚀性介质时:建议接内φ8×外φ10mmPTFE管(因PVDF的小管径管子很难找,建议用PTFE管);

(3)油类、低浓度杂质、粘性液体、海水等特殊介质等,客户需结合对应特性,自行配置合适接管,并充分考虑易燃易爆、压力等特性,以保证安全!

4)抽、排气嘴有IN、OUT指示,盖有防尘帽,使用前请取下。

5)重量:约800克。


版本说明

该系列目前有1个版本

标准版

寿命

满载抽液寿命(小时hrs)

待定*

空载抽液寿命(小时hrs)

6000*

电机寿命(小时hrs)

8000

新为诚
性能

电机品质

无刷电机★★

噪音

★★

电磁干扰

▲▲

PWM调速功能

启停功能

转速反馈信号

反接保护

×

堵转保护

×

过流保护

×

保修

1年

调速器


新为诚调速器TS-TY

注:

1、★越多,代表此项性能越好;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!

2、*代表设计目标参数,实际寿命正在测试中。

3、满载寿命测试工况:进液口连接软管并浸入清洁水(干净自来水)液面下,排液口通过调节阀将排水压力限制在200kPa,使泵长期连续运转抽水;

4、空载寿命(液体)测试工况:进液口连接软管并浸入清洁水(干净自来水)液面下,保持排液口畅通,使泵工作24小时不停机连续运转抽水;

5、电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;

6、寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5℃~33℃,随气候波动;相对湿度50%~85%,随气候波动;若实际工况优于我们测试工况,寿命将会延长。

7、品质版噪音数据以后会更新。标准版噪音更大,不作具体数据规定、不作检验标准。

8、实验数据来源为新为诚科技实验室,以及供应商实验室。


工况

1、环境:工作环境温度为0℃~50℃。工作环境的相对湿度≤90%,无结露;泵不宜在室外日晒,应在清洁、通风、无腐蚀的环境中工作。

2、介质:输送介质气体允许富含水汽,可以是腐蚀性、有机溶剂(含酯类极性有机溶剂)、油类、粘度液体(30cSt(厘斯),25℃)、杂质液体(可抽取低浓度80目(0.3mm颗粒直径))、海水等;

允许介质温度为:约-62℃~129℃(注意:因可抽介质过多,无法一一测试,故该温度范围非实测,仅根据构成材料耐受推断,部分材质持续测试中,待最终结果出来,可询问新为诚客服,谢谢!)


选型注意

1、作气泵使用时,泵的抽气端和排气端均可以带大负载、甚至完全堵塞,属正常工作;但是施加的负载不能超过泵的MAX负压,或MAX扬程换算成的等效MAX正压(例如20米扬程≈200kPa)!

2、作水泵使用时,排水口只可短暂(≤10分钟)堵死或短暂带大负载,长时间堵塞或大负载会损坏微型泵,将导致正常保修失效!

3、扬程禁止超过20米!或泵下游有节流元件时,泵出口压力禁止超过200kPa!否则应在出口管上安装泄压阀,泄放压力设为不超过200kPa,不按此操作,有可能导致微型泵损坏,将无法免费保修,请知晓!

请注意:新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载,但因本身压力流量都很小,并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合,否则造成损坏,不属于正常质保范围。如确实需要,请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

4、关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接选用该系列无刷电机版本,本身就属于低电磁干扰产品。

5、真空度值越小抽吸能力越强,详见微型真空泵常识。

6、如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。


产品材质

介质接触到的材料:PVDF、PVDF。如介质特殊,请根据接触材料自行判断泵对输送介质的耐受性。


过滤

当泵工作一段时间后,输送介质中含有的固体杂质会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在泵入口一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后,因附着了杂质而阻力增大,使系统的流量和真空度明显下降,应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。


参数曲线图

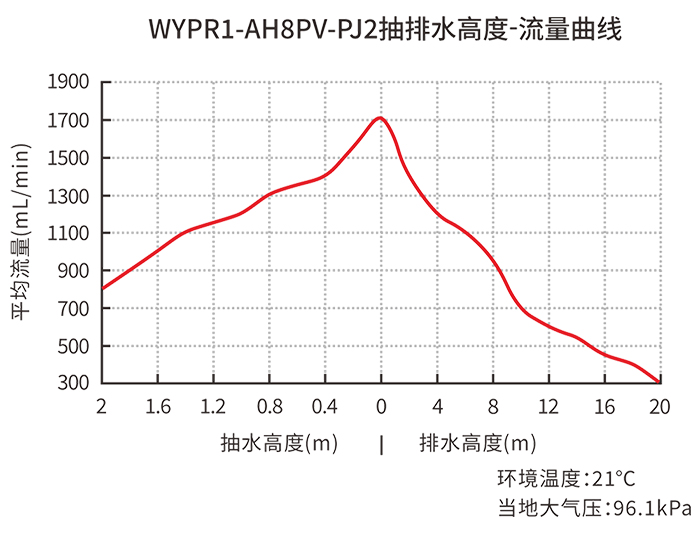

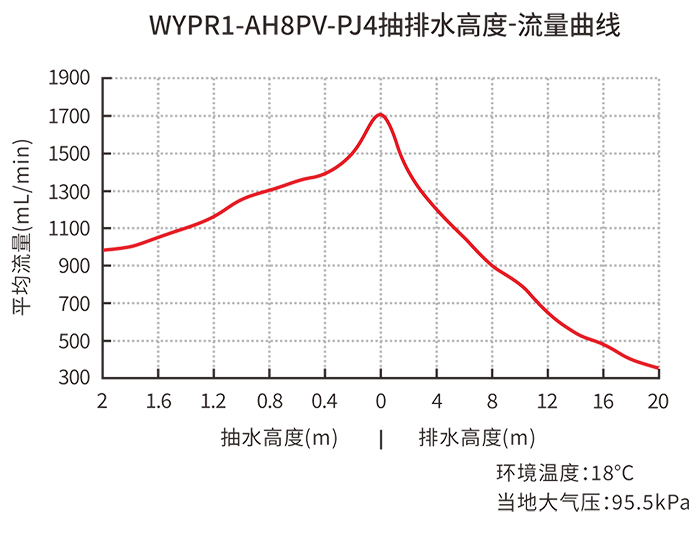

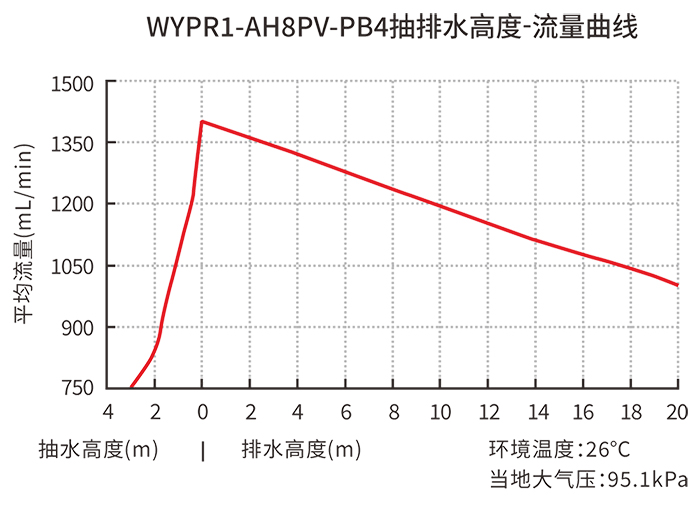

1、WYP抽排水高度-流量曲线

注:

(1)以上曲线,不同微型泵之间存在一定的个体差异,该曲线为统计数值,仅作为用户确认工作点技术参考,不作为产品验收依据!

(2)曲线MAX平均流量会略低于标称值,是由于测试管路元件有阻力,从而导致流量的衰减。





无刷版信号线说明

调速信号线

序号

引线颜色

功能

信号定义

其它说明

1

电源线正极

12V泵(DC 10.8~13.2V);
24V泵(DC 21.6~26.4V);

对应12V/24V电机,电压不可超过MAX电压范围,否则会烧坏电机,可能影响质保!

2

电源线负极

Ground

接地

3

绿

PWM脉宽调速

PWM调速线

输入信号规格:方波信号,推荐频率10kHz~35kHz,低电平有效;0V≤低电平≤0.8V,2.0V≤高电平≤5.0V,悬空停止运行,接地全速运行。

4

FG反馈信号

电机转速反馈线

电机每转一周输出 6个脉冲信号。0V≤低电平≤0.5V,4.0V≤高电平≤5.0V;FG信号端口的MAX负载电流为2mA。

5

启停控制

启停控制(BK)线

2.0V≤高电平≤5.0V电机运行,0V≤低电平≤0.8V电机停转,悬空电机运行,接地电机停转。

如果无需调速及转速反馈,可按如下接线:

机引线

连接方法

备注

红线

电源正极,电压严格按接线说明!


黑线

电源负极

电机全速运行

绿线

黄线

绝缘包扎

若无需转速反馈、启停控制,请将黄线、白线分别绝缘包扎。

白线

绝缘包扎(悬空)

警示:

1、禁止热拔插!严禁在通电情况下直接拔插电机插头!所有的电机信号线的断开或连接动作必须是在彻底断开电源的情况下进行!严禁将电源正负极接反,否则将烧毁电机,将导致保修失效!

2、焊接电机引线时必须迅速,否则高温会损坏电机。

3、请完全按上表连接!否则可能烧毁,造成保修失效!


电机启动电流说明

1、启动电流:

型号

电压

(V DC)

MAX启动电流

(A)

持续时间

(ms)

WYPR1-AxxPV-PB2

12

<X

/

WYPR1-AxxPV-PB4

24

<6

/

2、电机启动电流为电机处于静止状态,突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数,且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性,可采用对应电压的各种电池,也可采用开关直流电源,但电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能;在采用一台电源仅给一台泵供电的基本原则下,建议按如下原则选择电源:

a.如客户从新为诚公司选配电源,则可选配MV-24V6A(约144W,过载保护约7.5A,24V型号)、12V12A(约144W,过载保护约14-15A,12V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做,并都做过zhuanye测试)!

b.如客户自行配备电源,因市场上的电源质量、售价等差别较大,为避免出问题乃至对泵造成损坏,强烈建议多留些余量,应该配备24V7-8A(24V型号)、12V15-16A(12V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路,如:调速、控制...等,会产生额外的浪涌电流叠加在电机的启动电流上,使启动电流增加很多,则电源的选择余量应该进一步加大!一定要保证配给泵的独立电源,或者电源支路的MAX允许电流,大于泵的MAX瞬间启动电流!否则可能导致泵电机烧毁,将不属于正常免费质保范围,特此提醒!


注意事项

1.该产品不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!

2.本产品用于抽取有害气体时,必须进行再次密封,确保人身安全!

3.配套管路元件及容器必须有足够的强度,确保人身安全!

4.抽取有毒有害、腐蚀性、生物危害性及其他危险介质前,需对泵的密封性进行测试和周期性例行检查,或进行二次密封以确保安全。

5.禁止热插拔!无刷版严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!

6.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护!接触者应采取防静电措施!

7.请严格按照该说明书要求操作!


三维示意图

1.耐腐微型水泵WYP无减震脚-外形尺寸图(以下图示单位:mm):

2.耐腐微型水泵WYP安装示意图含减震脚-外形尺寸图(以下图示单位:mm):

安装说明:订购时,标配圆柱形减震脚套件以及减震垫,撕开减震垫背胶膜,将其粘贴至固定面,电机放在减震垫上,再通过减震脚上,具备的M4深4mm安装孔,将泵固定在设备机箱或面板上(如上图所示)。



配件说明

该系列微型泵随货配件如下表:

配件

详情

硅胶管尺寸6x10

1.硅胶管:(选配件,需要另外收费)

抽非腐蚀性介质时:建议接∮7×∮13硅胶管

抽腐蚀性介质时:抽腐蚀性介质时:建议接内φ8mm×外φ10mm的PTFE管(因PVDF的小管径管子很难找,建议用PTFE管);

24V2.7A

2.开关直流稳压电源:(选配件,需要另外收费)

(1)专门定做产品,无参数虚标;

(2)JF-24V3A(对应24V泵)、JF-12V5A(对应12V泵);
