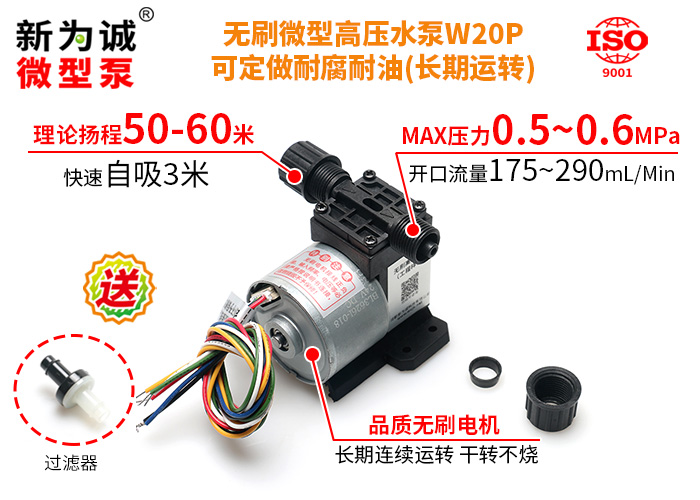

无刷高压微型水泵

1、有没有一款微型水泵，既能提供高压力，又能自吸，还能长期连续运转？同时还能抽油、耐有机溶剂、耐强酸强碱？最好还能空转不烧，抽水抽气两用？是不是找遍国内外，都只能找到部分满足的微型水泵？

来新为诚！三年磨一剑，重磅推出的无刷微型高压水泵W20P系列，就能满足以上全部苛刻要求！

2、无刷微型高压水泵W20P系列，可长期连续运转，高压力(MAX可达0.6MPa)！新为诚第一款有自吸且可用于高压场合的无刷水泵！满足广泛压力区间需求，可用于喷射、雾化、高压清洗等高压力应用场合！

3、无刷微型高压水泵W20P，拥有广泛的化学兼容性和腐蚀耐受：

1)通过更换不同材质的泵头、隔膜、阀门等，可耐有机溶剂(如汽油、二甲苯、乙醚、丙酮等)、强酸(盐酸、硫酸等)、强碱(氢氧化钠、氢氧化钾等)等各类腐蚀性介质；甚至还可耐汽油！

2)新为诚同时提供《常见材质和化学兼容性》表，方便客户迅速查询常见有机溶剂、油类、腐蚀性介质等，与W20P1系列的兼容性，帮您迅速做出决定；

4、无刷微型高压水泵W20P，优异的密封性和耐压性：特殊设计密封结构+高强度工程塑料使W20P1系列微型无刷高压水泵，具有优异的密封性及防渗漏性能，并可在高液体压力下，保持良好可靠的耐压性。

5、无刷微型高压水泵W20P，既能抽水，又能抽气，无惧干转，还可以PWM调速！

6、为满足客户个性化(成本、寿命、介质等)和不同工况要求，新为诚W20P1微型无刷高压水泵，还提供了丰富的定做选择：

(1)根据不同介质的耐受性，可定做不同材质的电机+泵头+隔膜+阀门组合：兼顾低成本、适中寿命或长寿命高品质；普通介质或苛刻介质；简单抽水循环、连续高压喷雾或精准控制，真正实现“总有一款满足您”！

(2)根据不同压力场合，可定做不同接头：低压常见宝塔软管接头、通用高压卡套接头(出厂默认)，应有尽有！

7、长寿命：标准版、品质版电机寿命高达8000、15000小时，品质版更是敢保2年！满载下预估抽水寿命约2000、5000小时(国内优秀的有刷电机微型高压水泵(1.1MPa压力)，中等负载寿命也才约1500小时......)

8、无刷微型高压水泵W20P，采用定做品质无刷电机：特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！

9、无刷微型高压水泵W20P，属于较特殊的水气两用泵，工作介质可以为气体和液体(无颗粒等)；既可抽水打压、也可抽气；无油不污染介质、免维护......

10、无刷微型高压水泵W20P，高压力(MAX0.5-0.6MPa)，小流量(175-300mL/Min)，既有较高的理论扬程(50-60米)；又具备可靠迅速自吸能力(吸程3米)，用途广泛，特别适合抽有机溶剂、喷雾加压、长期在线检测、采样等场合；

11、无刷微型高压水泵W20P，可长时间缺水空转、干转不损坏；配合新为诚浮动开关FS20A，可实现实验室、工业空调冷凝水无人值守自动排水等用途，性价比高；不像某些叶轮式或离心式微型水泵，缺水空转几十秒甚至几秒钟就烧毁了！

12、低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

13、无刷微型高压水泵W20P，做气泵用时，抽、排气端都可带大负载，甚至堵死也属于正常工作；作水泵使用时，抽水口可满负载运行(完全堵塞)，排水口可在额定0.5-0.6MPa内堵塞正常工作，还可昼夜不停长期连续运转!



关键参数

注意：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)W20P1-AE4ES-12V应超过2A，例如 12V3A以上；

2)W20P1-AE4ES-24V应超过1A，例如 24V2A以上；

3)W20P1-BE4ES-12V应超过3A，例如 12V4A以上；

4)W20P1-BE4ES-24V应超过2A，例如 24V3A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。

3、输入电压要求12V±10%，24V±10%。

4、【型号及代号说明】：

1)W—水气两用系列；

2)20P—高端高压力型号；

3)1—单泵头；2—双泵头(未来推出)

4)A—无刷电机A型(标准版默认标配)；B—无刷电机B型(品质版默认标配)；

5)隔膜+阀片+泵头材质组合：

(1)ES：隔膜-EPDM，阀片-EPDM，泵头-PPS(默认)；

(2)FS：隔膜-FKM，阀片-FKM，泵头-PPS；

(3)KV：隔膜-PTFE，阀片-FFKM，泵头-PVDF(4种组合中耐腐MAX强)；

(4)KS：隔膜-PTFE，阀片-FFKM，泵头-PPS；

6)接头说明：

(1)H4-4mm宝塔接头(默认中低压场合，接软管)；

(2)E4-4mm卡套接头(高压场合，接耐压软管)；

5、版本对比：

W20P系列目前根据不同电机配置、品控要求的不同等分为2个版本，标准版(简称B)、品质版(简称P)；都支持PWM调速(简称P)，分别用对应“PB”、“PP”表明。订购时，请一定注明具体版本后缀及代码！

6、【实例说明】：

(1)W20P1-AH4ES-PB-24V：代表无刷高压微型水泵W20P系列，单泵头，A型电机，软管接头；默认采用常规材质EPDM的隔膜和阀片，泵头为PPS材质；PWM调速标准版，24V DC供电；

(2)W20P1-BE4ES-PP-12V：代表无刷高压微型水泵W20P系列，单泵头，B型电机，卡套接头；默认采用常规材质EPDM的隔膜和阀片，泵头为PPS材质；PWM调速品质版，12V DC供电；

(3)W20P1-BE4KV-PP-24V：代表无刷高压微型水泵W20P系列，单泵头，B型电机，卡套接头；PTFE隔膜，FFKM阀片，PVDF泵头；PWM调速品质版，24V DC供电；卡套接头......

7、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

8、表中平均流量是作为真空泵用时，用皂膜流量计测得的流量值；作为水泵使用时，开口流量是用量杯配合秒表多次测量后求平均所得；使用内径4mm硅胶管，抽水管长300mm，排水管长100mm，不接其他阻尼元件，无变径等；

9、不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

10、【体积、接管】：

1)泵体积：(长×宽×高，包容尺寸，单位mm)：

(1)W20P1-AH4xx(标准版，xx-代表材质组合等，下同)：约53×47×53(含减震底座)；W20P1-BH4xx(品质版)：约67×47×53(含减震底座)；

(2)W20P1-AE4xx(标准版，xx-代表材质组合等，下同)：约53×52×57(含减震底座)；W20P1-BE4xx(品质版)：约67×52×57(含减震底座)；

2)抽、排气嘴尺寸(mm)：

(1)H4(宝塔接头)：ø3.9(内孔)×ø4.5(外径)，接口形状：防滑凸起式(抽排气嘴一样)，材质：尼龙；

(2)E4(卡套接头)：ø4.6(内孔)×ø8(外径)，内部长度：9.5，带有联管螺帽、压环、外螺纹接头，材质：尼龙；

3)建议接管(mm)：

(1)H4(宝塔接头)：压力P≤2bar，建议接内径∮4×外径∮8硅胶管等软质软管；

(2)E4(卡套接头)：

①2bar＜压力P≤4bar，推荐φ8卡套压环，强烈建议排水口接：ø4×ø8 硅胶软管(弹性较好，耐压＞4bar)；

②4bar＜压力P≤6bar，推荐φ6卡套压环，强烈建议排水口接：ø4×ø6 PU硬质管(有轻微弹性，耐压＞6bar)；

4)重量：约130克(因定做不同材料接头、部件等而异)。

5)进、出(液)气嘴之间有箭头指示，箭头起始端代表进口，结束端代表出口，宝塔接头使用前请一定取下防尘帽。

版本说明

该微型泵根据不同配置、品控要求的不同等分为2个版本，如下表：

产品寿命测试说明：

1、★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

2、*代表设计目标参数，实际寿命正在测试中。

3、满载寿命测试工况：进液口连接软管并浸入清洁水(干净自来水)液面下，排液口通过调节阀将排水压力限制在500kPa，使泵长期连续运转抽水。

4、空载寿命(液体)测试工况：进液口连接软管并浸入清洁水(干净自来水)液面下，保持排液口畅通，使泵工作24小时不停机连续运转抽水。

5、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转。

6、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5℃～33℃，随气候波动；相对湿度50%～85%，随气候波动；若实际工况优于我们测试工况，寿命将会延长。

7、品质版噪音数据以后会更新。标准版噪音更大，不作具体数据规定、不作检验标准。

8、实验数据来源为新为诚科技实验室，以及供应商实验室。

选型注意

1、作气泵使用时，泵的抽气端和排气端皆可大负载运行；但施加的负载不能超过泵的MAX负压或额定MAX正压。

2、作水泵使用时，进液口和排液口皆可大负载运行：

(1)注意W20P排液口不能完全堵死(无过压泄压保护)；

(2)排液口如带有大负载，则必须在泵的额定MAX压力内工作，也即输出压力＜额定MAX压力；例如：W20P1标准版输出压力应＜0.5MPa；

(3)但施加的负载抽液口/排液口不能超过泵的MAX负压/额定MAX输出压力；例如：W20P1品质版负压/正压应＜-35kPa/0.6MPa。

(4)扬程禁止超过50或60米！或泵下游有节流元件时，泵出口压力禁止超过0.5或0.6MPa！否则应在出口管上安装泄压阀，泄放压力设为不超过0.5或0.6MPa，不按此操作，有可能导致微型泵损坏，将无法免费保修，请知晓！

3、新为诚W20P1排水端“可以”接喷枪、喷嘴等大负载用于喷雾、冲洗、提供压力等场合，但要求同上，否则造成损坏，不属于正常质保范围。

4、不可用关死/打开排液口阀门等方式，来控制泵停机/启动，如确实需要，请选择ASP、BSP48180、CSP-X、HSP、PSP等带有过压/泄压保护的微型压力水泵产品。

5、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型泵。本身就属于低电磁干扰产品，其品质版低干扰性能，还要优于有刷电机定做的低电磁干扰型号。

6、真空度值越小抽吸能力越强，详见微型真空泵常识。

7、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

工况

1、环境：

(1)工作环境温度：0℃ ～ 50 ℃；

(2)工作环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：

泵所抽取的气(液)体必须低粘度、不含颗粒，但允许富含水汽；还可定做耐腐蚀或油分型号，请参见“材质和化学兼容性”表格的材质组合，介质温度必须控制在 0 ～ 50 ℃之间；不得让固体异物进入泵内！

3、泵的耐受性

根据与介质接触到的泵头、隔膜、单向阀等不同零件的材质配置不同，对各类强酸、强碱、有机溶剂都有广泛的耐受性。详见下节“材质和化学兼容性”。

无刷高压水泵W20P-材质化学兼容性

泵头和气嘴选项

过滤问题

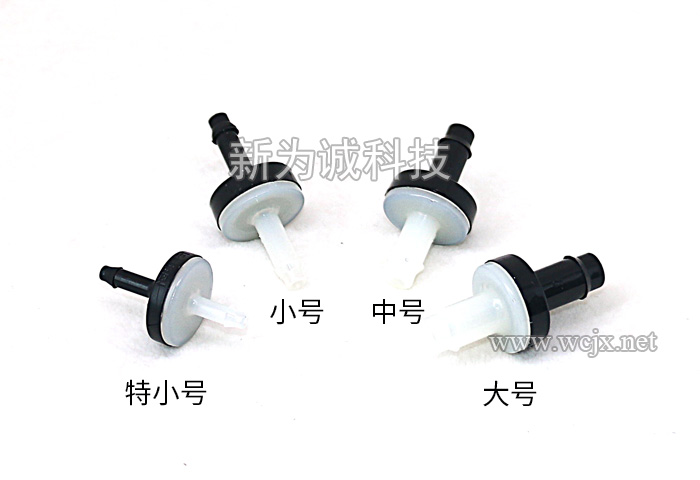

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

1、压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，其他版本如以此做为参考，误差范围可能更大，不作为产品验收依据！

2、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

1、W20P1-BE4ES-12V流量-压力曲线图

2、W20P1-BE4ES/FS-24V流量-压力曲线图

3、W20P1-AE4ES-12V流量-压力曲线图

4、W20P1-AE4ES-24V流量-压力曲线图

启动电流

1、W20P1-BH4ES-12V启动电流曲线图

2、W20P1-BH4ES-24V启动电流曲线图

3、W20P1-AH4ES-12V启动电流曲线图

4、W20P1-AH4ES-24V启动电流曲线图

(1)启动电流

(2)电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

(3)鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则可选配JF-24V3A（约72W，过载保护约5-5.5A，24V型号)、12V5A(约60W，过载保护约6.5-7A，12V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V4-5A(24V型号)、12V5-6A(12V型号)及以上开关直流稳压电源。

(4)在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

【特别说明】：

1.以上微型泵启动电流曲线，在抽气口和排气口直通大气的工况下测得，不同微型泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作为验收依据！

2.因更换不同材质、接头的启动电流区别不大，以上图为准，仅供参考!

信号线说明

如果无需调速和转速反馈，可以按如下接线：

说明：

1.请完全按上表连接！否则可能烧毁，造成保修失效！

2.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

定速简易接线

图4-1 定速简易接线示意图

说明：若无需调速和转速反馈，红线接电源正极，黑、蓝线接电源负极；橙、黄、白线绝缘包扎，泵将以额定MAX转速工作。

PWM调速接线

图4-2 PWM调速接线示意图

说明：当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，橙、黄、白线绝缘包扎。

调速控制接线实例1：对W20P进行PWM调速但无需FG反馈、BRAKE启停(接线前，泵必须处于断电状态)：

1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20kHz；

2)信号发生器正极接W20P泵的蓝线、负极接黑线(电源负极，地)；

3)初始低电平占空比≥50%为宜(过低可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高——电机转速跟低电平的占空比成正比)；

4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

PWM调速、FG反馈接线

图4-3 PWM调速、FG反馈接线示意图

说明：当需要使用PWM调速功能、BRAKE启停控制、并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器（MCU、PLC、上位机等控制器），将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄色FG反馈信号输出线缆再接入上位控制器的FG信号输入端，白色BRAKE启停控制接入控制器。

调速控制接线实例2：对W20P进行BRAKE启停控制(接线前，泵必须处于断电状态)：

1)前面PWM调速步骤同“调速接线实例1”；

2)白色BRAKE线，可以接一个开关，默认与黑线断开(悬空状态)，此时泵处于运转状态；当想让泵停机时，接通开关，白线从悬空(默认运转)，变成与黑线连通(相当于接地0V)，泵就停止运转，再断开开关，泵又运转......从而达到“仅用一根线就能控制泵启停的目的”......

注意事项

1.本产品无防水、防尘、防爆功能，也不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，否则将损坏微型泵。

3.当抽取有害气体时，客户必须对泵进行再次密封，确保安全！

4.进水口不能接有高压水源(如直接接自来水龙头等)，否则可能导致水泵损坏！

5.异物不得落入气咀，否则将损坏微型泵！

6.焊接电机引线时必须迅速，否则高温会损坏电机！

7.请严格按照该说明书要求操作。

三维示意图

1、W20P1系列微型无刷高压水泵-卡套接头型外形尺寸图(以下图示单位：mm)

2、W20P1系列微型无刷高压水泵-宝塔接头型外形尺寸图(以下图示单位：mm)

安装说明

1、泵体的安装与固定：

(1)本产品出厂时随泵附带柔性减震安装垫；为了减少泵运行时的噪音和震动，我司建议通过柔性减震安装垫将泵体固定在设备机箱或面板上。减震安装垫上具备4个Ø2.9mm安装通孔，可采用外径不大于2.9mm的螺钉进行安装。

(2)当特殊情况不采用减震安装垫安装时，可将减震安装垫拆卸，通过泵体底部的4个安装孔进行安装。此时需采用ST2.9规格自攻螺钉，且螺钉螺纹长度L≤5+δ安装板厚。

(3)例：当安装板厚δ=2mm时，自攻螺钉螺纹应选择长度L≤7mm的，在标准螺钉规格中，只有4.5mm和6.5mm的螺钉可供选择，为了保证连接可靠性，此处的螺钉规格应选ST2.9*6.5。

2、卡套接头的管路连接

(1)当选择的是配置卡套接头的泵头时，请按照下列图示方法进行管路连接：

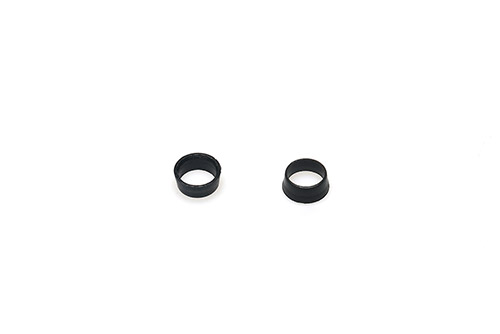

2)使用卡套接头时，会随泵赠送两种规格的卡套压环各2个：内径φ8mm、内径φ6mm(简称φ8压环、φ6压环，下同)、均随泵发货，需根据管路外径选择正确型号安装。

【安装步骤】

步骤1：先将预先旋合在泵头的联管螺帽(简称螺帽，下同)旋下，并取出放置在螺帽内部的卡套压环(简称压环，下同)；

步骤2：确保气管外径需≤卡套压环内径，将螺帽、压环按照上图图示方向和次序，依次套在气管连接端左侧(以安装排液口卡环、螺纹、气管为例，下同。如果是进液口就是右侧...)；

[特别注意]：

1)需保证L(卡环位置到气管左侧端口长度)≥8mm，以保证气管能插入到位)；

2)卡套方向一定要正确，否则容易漏气漏水！

3)管子若有反复插拔情况，每次新插入管子前，最好将要插入端重新裁剪一次，避免因反复插拔，导致管子末端实际已变形松动，并未复原，从而导致密封不严；

步骤3：将套好压环和螺帽的气管，插入泵的进、排液口并向内推动气管，直到不能继续推动为止，应保证气管内径，能插入卡套内部通路的外径4.6mm(例如4*6mm PU管，内径插到通路外径后，轻微膨胀后能套入)。

步骤4：将压环向左推动至最靠近气管端面位置，直至不能继续推动为止(但卡环不应停留在最左端，因气管外径此时膨胀变大，卡环是推不过去的)。

步骤5：保持软管和卡套压环不动，顺时针旋入螺帽，直至用手无法继续拧动为止，并检查管路是否已经连接牢靠。

安装背压安全阀保护泵和液路

液泵在正常抽液工作时，当排液口或排液管路意外堵塞时，排液端压力会随着泵的工作逐渐升高，有可能导致液泵或液路在高压力情况下损坏。为防止液泵和液路设施由于过大背压导致损坏，可选配新为诚BP100背压安全阀，该安全阀安装于液泵出液端，当背压超过100kPa±20%时开启，出液口液体将通过回液口溢流释放，从而减少背压保护液路和液泵。

配件说明

该系列微型泵随货配件如下表：

客户维修无害化声明

为了保护我司员工和物流企业人员及全社会相关人员的人身和环境安全，请您在将维修和退换产品，寄回新为诚科技前，对抽取过有毒、有害、腐蚀性、生物危险性、放射性及其他危险介质的产品进行彻底的清洗和无害化处理，并随泵附带本无害化声明表，否则我司有权拒绝对上述产品进行进一步维修处理，感谢您的配合和理解！

公司签章 签名/日期

(可向我司客服索取电子版本的《客户维修无害化声明》，打印签字等)
