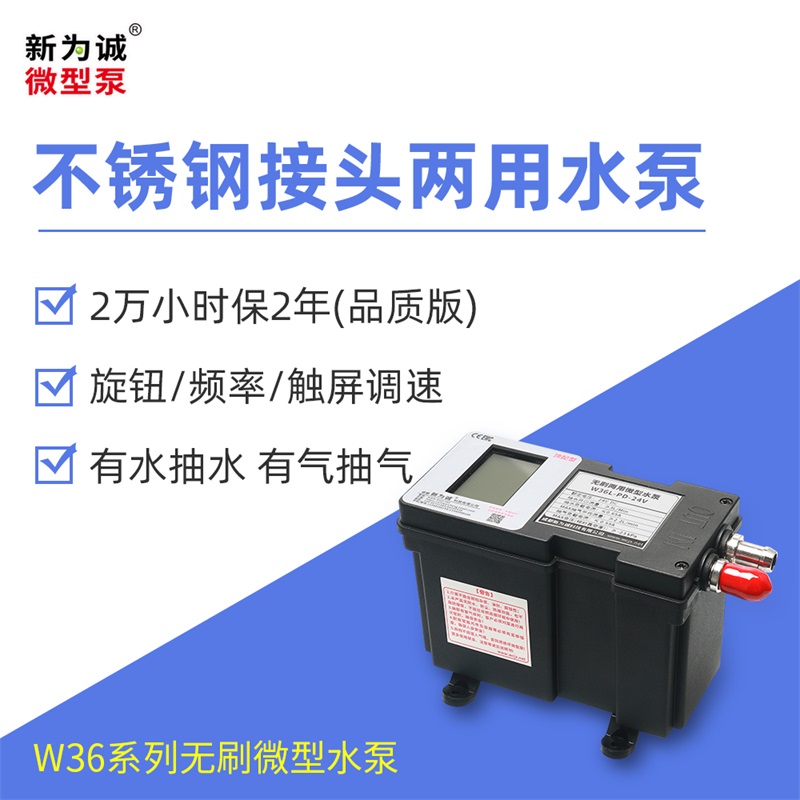

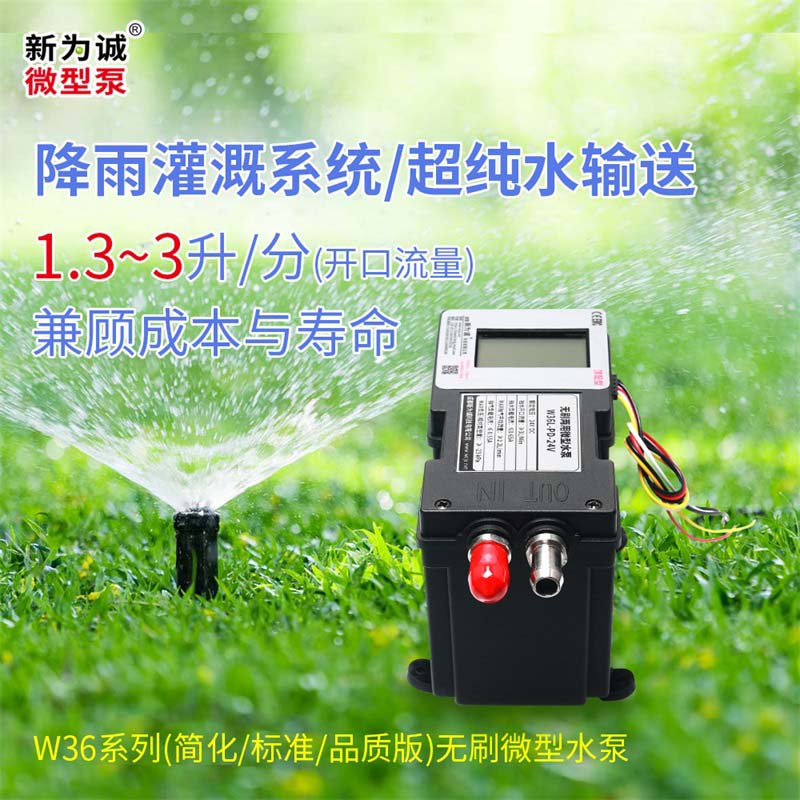

大流量调速微型水泵

1、新为诚W36系列水气两用微型水泵，结合了原热销水气两用水泵中，大流量WJY、WKA1300，以及广受欢迎的调速微型水泵WNY的优点；大流量水气两用水泵不但从此也可调速，且从仅有一种PWM调速，升级为触摸屏、旋钮、频率3种调速方式可选；从仅有一种尼龙宝塔接头，升级为自带Rc1/8内螺纹接口，标配不锈钢宝塔气嘴接头，还可选配Rc1/8快插接头，可达3种接头转换方式，总有一款适合您！

2、新为诚W36采用品质无刷电机，但大大强化了电气性能，增加了更多保护；并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版；再根据是否调速，及调速方式等进一步细分为：基础型、旋钮调速型、频率调速型、顶配型......丰富的功能，覆盖面更广，使用更方便！

3、新为诚W36系列中，大流量产品W36L两用微型水泵，做水泵用时MAX扬程高达11米，自吸吸程也高达3米(但两者不能同时达到！)；且开口流量达到了3升/分，属目前新为诚无刷微型水泵中，扬程、吸程、流量等参数MAX产品；

4、无刷电机技术：采用品质无刷长寿命电机，特别是品质版，非常适合频繁起停或长期连续运转工况，满负载下连续运转寿命接近上万小时！

自我保护

新为诚W36水气两用微型水泵，简化版仅具备过载、过热保护，其他版本具备以下5大完善自我保护，尽量减少客户误操作带来的损害，能有效延长泵的使用寿命：

(1)过热保护：新为诚微型泵W36电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高，会自动停机保护；直到重新断电再通电重启；

(2)过载保护：

a.如果有异物进入W36电机轴卡住，泵会自动停机，直到重新断电再通电重启；

b.调低转速后，负载太大，W36处于过载状态，泵会自动停机，直到重新断电再通电重启；

(3)反接保护：微型泵W36的正负极接反，不会烧毁；

(4)欠压过压保护：直流电压范围22-27V，不在这个范围都会报警(指示灯变红或触摸屏显示错误代码)；

不同类型优点

新为诚W36水气两用微型水泵，四种类型各有千秋：

1、简化型：无法调速，但性价比高(适合低成本用户)，寿命、功能等各项指标中等偏上，操作简单......；

2、旋钮调速型：可调速，采用数字旋转编码器进行输入控制，实现启停机、加速、减速的数字控制。通过顺时针、反时针旋转旋钮，来控制转速加和减，按下按钮控制微型泵启停，且具有工作状态记忆功能！

3、频率调速型：可调速，外接方波信号，通过改变信号的“频率”实现调速，并且内置闭环控制功能，尽量保证转速和输出稳定，且具有工作状态记忆功能！

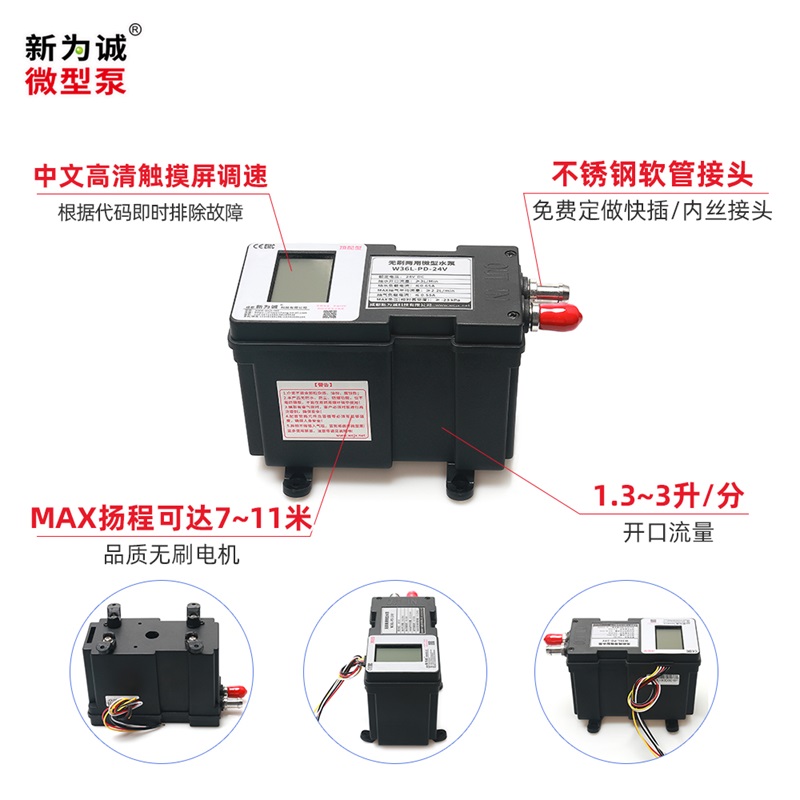

4、顶配型：可调速，双记忆功能(工作状态记忆、转速记忆)！功能、寿命等MAX全、MAX长的型号；既可直接使用液晶触摸屏调速(高精度调速可达10RPM/次，可记忆工作状态)，并可根据液晶屏故障代码，迅速排查故障，大大缩短维护时间；又可外部频率闭环调速，还可用频率控制泵启停、FG电机转速反馈.......

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2、具体应用有：水采样分析、水循环、水提升、咖啡机等等多种场合。

调速功能

可通过调节电机转速来改变泵的流量。顶配型配备液晶触摸屏与调速信号接口，既可通过触控液晶屏进行启停控制和调速，也可以通过频率信号进行调速与启停控制。旋钮调速型产品具备外接调速旋钮，可以控制和调节泵的转速与启停。频率调速型产品可通过用户输入频率信号进行调速与启停控制。不同调速方式的具体使用方法请查阅第5章接线说明。

状态记忆功能

当电源异常断电导致泵停止运行时，再次上电，泵会按上次断电时的状态继续运行，包括记忆转速和记忆运转与否。泵在正常使用时，使用旋钮或触摸开关开启泵，泵会按上次关闭前的转速继续运行。

注：该功能仅针对频率调速型、旋钮调速型、顶配型的液晶触控调速功能。

报警功能

1、旋钮调速型和频率调速型配有工作指示灯，通过指示灯颜色变化，实现泵工作状态的反馈：

(1)绿灯常亮时，表示电路正常通电，泵处于未工作状态；

(2)绿灯闪烁时，表示泵正常工作；

(3)红灯闪烁时，表示泵工作异常；

(4)正负极接反时指示灯不亮，泵不工作，但不会损坏泵。

2、顶配型配有液晶显示屏，出现不同故障会显示不同的报警代码，故障处理更加方便。（下图仅用作示意，具体参照第5章告警与处理。）



关键参数

注：

1、该系列微型泵均使用直流电源，输入电压要求：24V±10%；所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、如无特别说明，技术参数均是在25℃、标准大气压101kPa的条件下的测定值；

3、表中参数是在电机MAX转速时测得。当转速变化时，压力/真空度基本不变；

4、该系列微型泵根据流量不同，可以分为：大流量-L，中流量-M，小流量-S；按性能、寿命、生产工艺、调试等不同，可分为简化版(简称J，下同)、标准版(B)、品质版(P)；根据功能不同进一步细分为基础型(J)、旋钮调速型(X)、频率调速型(H)、顶配型(D)；实际销售中，共6种产品(如下)；

简化版-基础型(JJ)、标准版-旋钮调速型(BX)、标准版-频率调速型(BH)、品质版-旋钮调速型(PX)、品质版频率调速型(PH)、品质版-顶配型(PD)。

实例(订购时，请一定注明具体流量、版本后缀！)：

(1)W36L-BX-24V，表示是W36系列水气两用微型水泵中，大流量、标准版-旋钮调速型，DC 24V供电；

(2)W36M-PH-24V，表示是W36系列水气两用微型水泵中，中流量、品质版-频率调速型，DC 24V供电；

(3)W36S-PD-24V，表示是W36系列水气两用微型水泵中，小流量、品质版-顶配型，DC 24V供电，品质MAX高，功能MAX齐全产品。

5、客户自行配备直流电源注意事项：

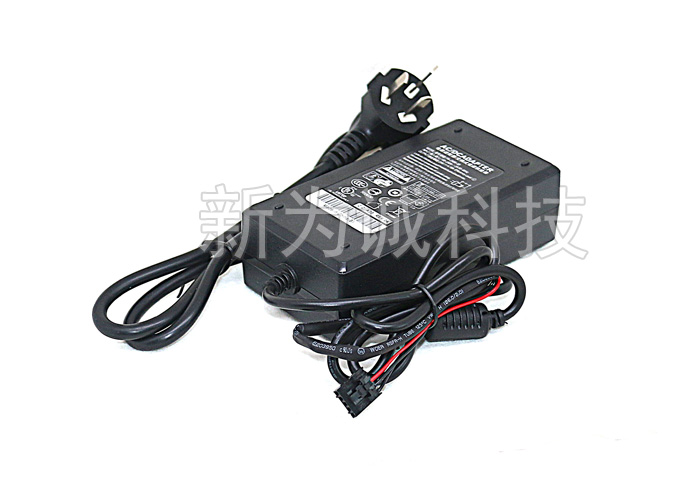

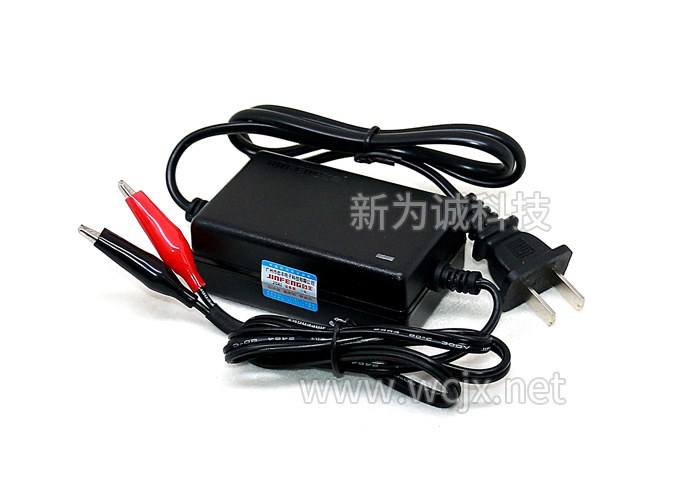

(1)简化版：因启动电流较大，为保证泵的正常运转，客户自配直流稳压电源时，电流应该超过1.5A，如24V2A以上的开关直流电源(过载能力要强)，建议选配新为诚专门定做开关直流稳压电源JF-24V1.5A，点此查看。

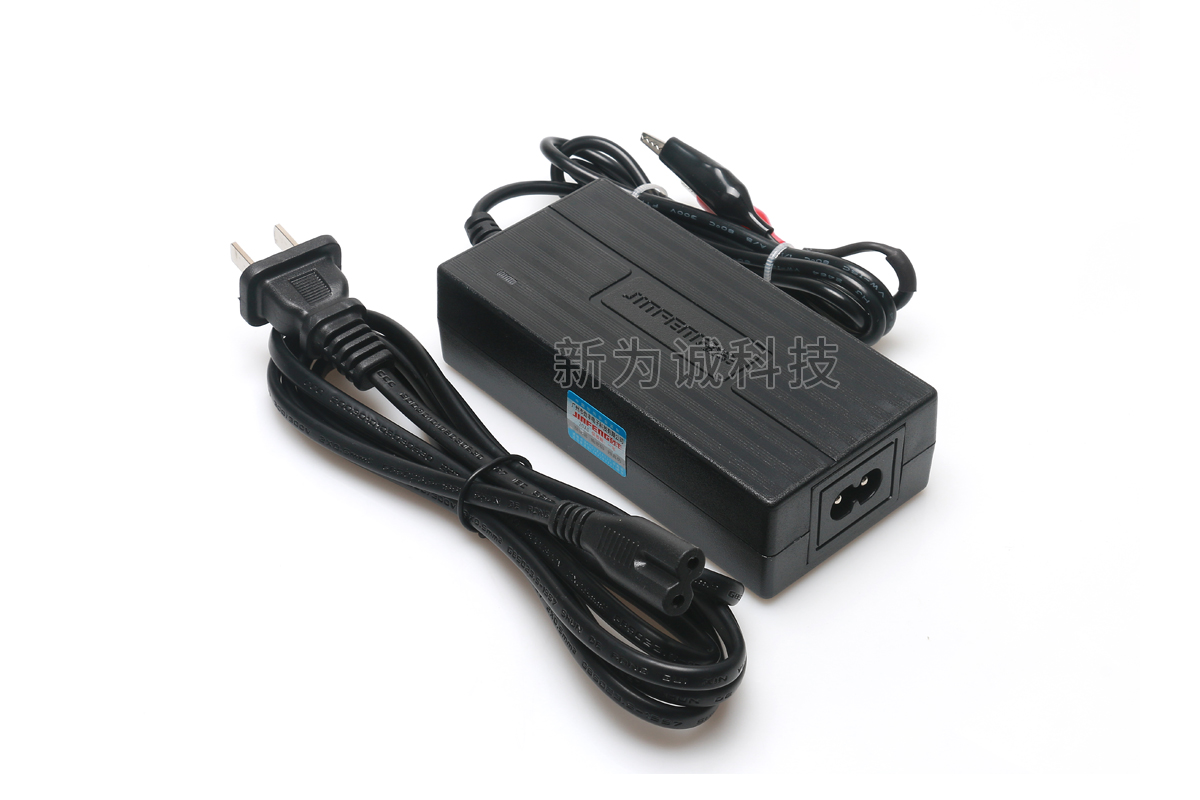

(2)标准版、品质版非液晶屏型号：因内部有精密控制电路用于旋钮调速或频率调速，对直流稳压电源本身的各项指标有一定要求，如需要有可靠稳压功能；过载能力、过流保护较大的开关直流稳压电源，故建议客户自配直流稳压电源时，电流应多留余量，超过3A，如24V4A以上的开关直流电源(过载能力要强)，且必须带有地线可靠接地，否则可能因电源自身干扰过大造成泵无法正常工作(注意，这并不是泵的质量问题)！建议选配新为诚专门定做开关直流稳压电源JF-24V3A。

(3)品质版顶配型：因配有液晶触控屏，对直流稳压电源本身的各项指标如较低干扰、过载能力强等要求很高，否则易造成工作失灵等故障，故工作在“不调速或触摸屏调速模式”时，建议一定要采用我司专门定做的，通过各项严苛指标检验的开关直流稳压电源24V1A(目前推广期，新为诚电源免费赠送中，后期收费)！且需保证稳压电源交流端应可靠接地(比如交流插线板必须可靠接地，不能虚接悬空；插线板上不能接有干扰源、优先插入房屋墙壁插座等......)，否则触摸屏可能因干扰失灵(工作在“频率调速模式”时，需客户自行按以上原则配备直流电源)......

6、【体积、接管】：

(1)泵体积(长x宽x高，单位mm，默认接头为“不锈钢”宝塔)：143×64×82(不含减震脚)；

(2)抽、排气嘴尺寸(mm)：ø6(内孔)×ø10(外径)，接口形状：防滑凸起式(抽排气嘴一样)；材质：不锈钢。

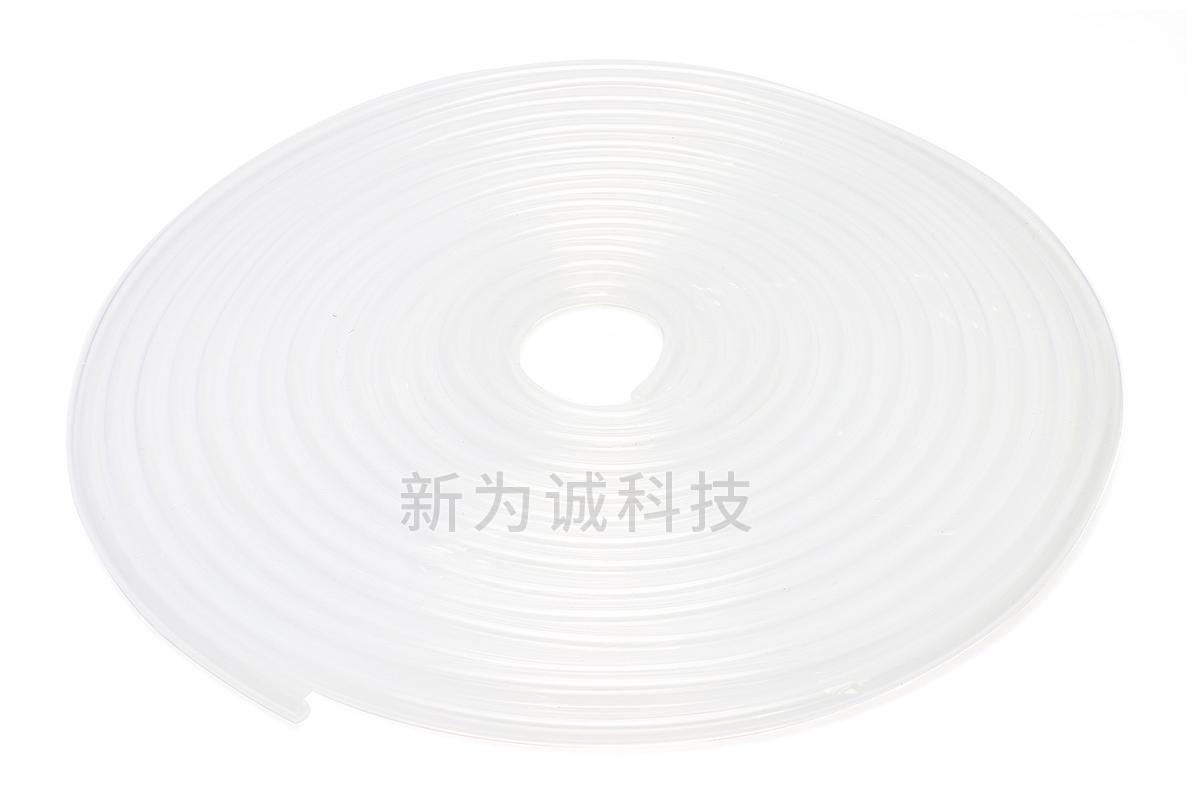

(3)建议接管(mm)：ø7×ø13硅胶管；泵重量：简化版约430克；其他版本约445克；

(4)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

微型真空水泵抽、排水试验

1、说明：

(1)如上图连接：所有接管均使用柔软胶管，内孔φ5mm，测定H1值时，泵排水管长度＜100mm；测定H2值时，泵抽水管长度＜100mm

(2)所抽取的液体为清水。

2、试验数据：

注：

(1)MAX抽水高度H1和MAX排水高度H2值的定义见上图。

(2)该数据可能随产品改进会有所变化，恕不另行通知。

(3)以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

版本说明

该微型泵分为3种版本：简化版、标准版、品质版，比如W36L-PH-24V，就代表品质版频率调速型。

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)，详询客服。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

产品寿命测试说明：

1、满载寿命测试工况：进、出水口连接软管，并都浸入盛水容器内的干净清水液面下(容器有防尘顶盖，且水泵独立于容器外，水泵吸程仅约2厘米)，使泵工作24小时不停机连续运转抽水(水循环)；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5~33℃，随气候波动，环境相对湿度50%~85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

不同版本具备保护功能列表

类型说明

销售产品表

注：上表打勾的表示有对应产品，未打勾的表示没有对应产品。（上表不包含定做产品）

工况

1、环境：

(1)该系列泵简化版的工作环境温度：0℃ ～ 40 ℃(无结露)；

(2)标准版与品质版的工作环境温度：0℃ ～ 50 ℃(无结露)；

(3)工作环境相对湿度：≤90% ，无结露，泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：

(1)泵所抽取的气(液)体必须无腐蚀、不含油分、颗粒(包括禁止含有冰粒等固体颗粒)、非高黏度液体，但允许富含水汽；

(2)泵抽气介质温度必须控制在 0 ～ 50 ℃之间；泵抽液体介质温度为5℃~50℃,不允许抽取油性液体及高黏度液体，不可长时间抽取容易沉淀及结晶液体。

3、高温型

(1)该系列产品按可承受的介质气体温度分为常温介质型(简称“常温型”)和高温介质型(简称“高温型”)两种。未特别注明的为常温型。特别注意：W36高温介质型只能抽气体，不能抽高温液体！

(2)对介质温度有特殊要求的客户，可定做高温型，但仅品质版可定做高温型！订购品质版高温型产品需特别标明： 如W36L-PD-24V(品质版-顶配型+高温介质型)；

选型注意

1、作气泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作；

2、作水泵使用时，抽水口可堵死或带大负载，但排水口只可短暂(≤10分钟)堵死或短暂带大负载，长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

请注意：新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载，但因本身压力流量都很小，并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合，否则造成损坏，不属于正常质保范围。如确实需要，请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶、不锈钢，请根据接触材料进一步判断泵对所抽取气体的耐受性，其中不锈钢是宝塔接口的材料，如果有特殊需要，可以定做或者更换材质。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC 。

3、若介质带腐蚀性，请根据介质接触材料查询是否可耐受。

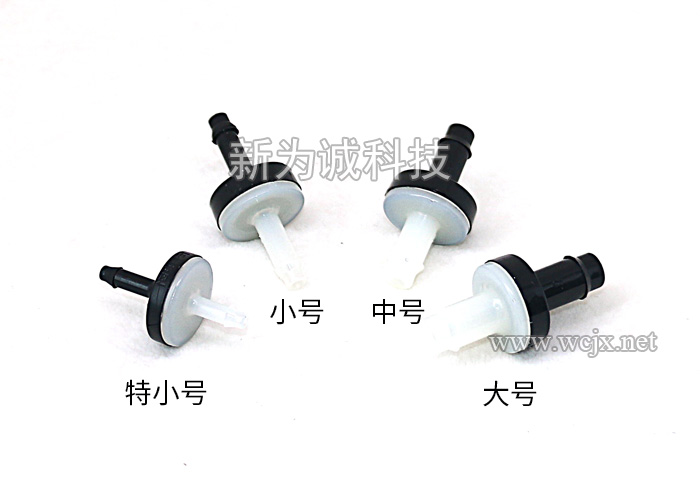

过滤问题

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

转速-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

基础型

表5-1 基础型接线说明

说明：

1.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

2.禁止正负极接反，否则将会烧毁电机！

3.用户在接线前，需根据铭牌标签确定输入电压为24V型号或12V型号，错误的输入电压会导致产品损坏并不在保修范围内。

旋钮调速型

采用数字旋转编码器进行输入控制，实现启停机、加速、减速的数字控制。通过向右向左旋转旋钮来控制转速加和减，按下按钮控制微型泵启停。

图5-1 旋钮调速接线

注：上图线色与实物线色可能不同，按上图线序连线。

说明：

(1)电源端红色线连接直流电源的正极，黑线连接电源负极，调速端通过线束与旋钮电路板连接。

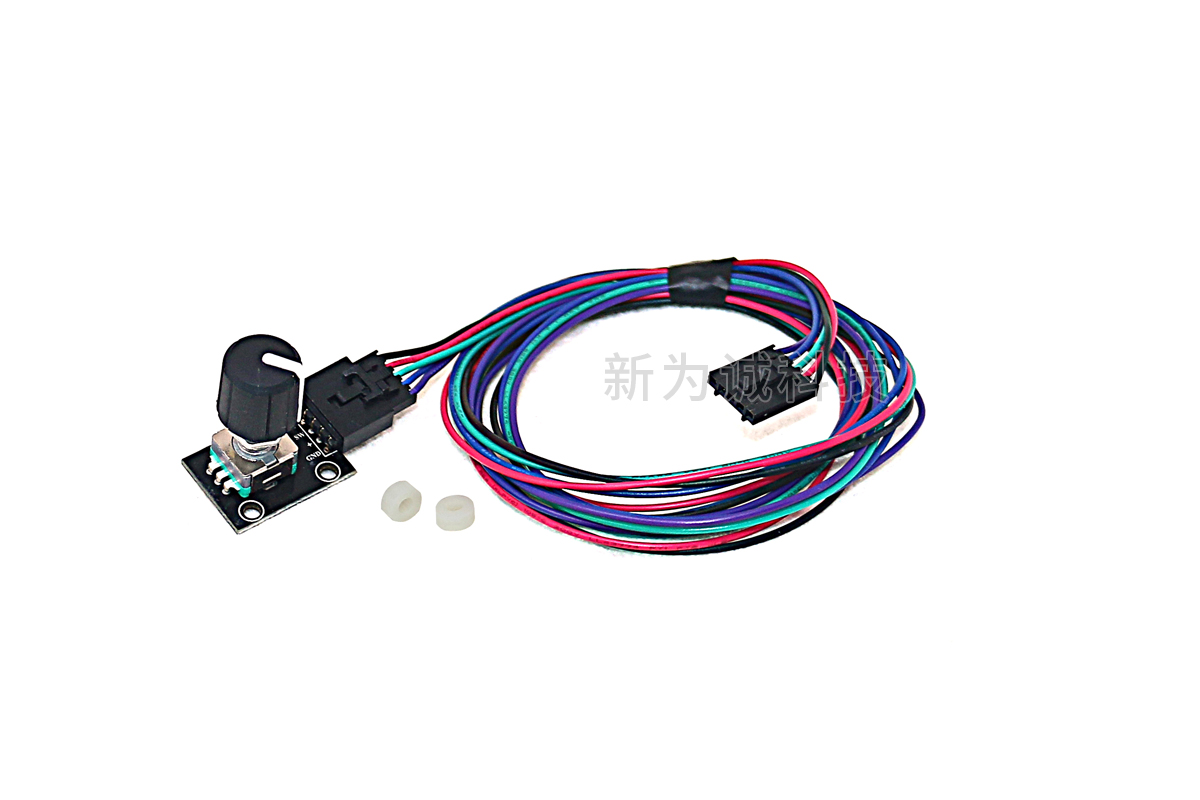

(2)该款泵会配一块调速旋钮开关（旋转编码器），右旋编码器上的旋钮增大转速，当增大到MAX转速时继续右旋转速保持MAX值。左旋旋钮减小转速，当减小到MIN转速时继续左旋流量保持MIN值。

(3)按压旋钮控制泵启停。

(4)有工作状态记忆功能，当泵启动时，泵将按照上次停转前的转速运行。

表5-2旋钮调速型接口定义表

附：调速旋钮开关安装说明：

图5-2 编码器螺母安装示意图

(1)螺母安装：先在安装板上开好一个直径约7mm的孔，再拧下编码器上的螺母并取下垫片，将编码器的旋钮插进安装板上开好的孔中，然后装上垫片，拧回螺母。

图5-3 编码器螺钉安装示意图

(2)螺钉安装：用两颗3mm的螺钉分别穿过调速旋钮开关螺钉孔、垫圈，然后固定到安装板上。

注：由于调速旋钮开关背面有凸起的焊头不易安装，因此在购买时我们将赠送2个Φ3*Φ7*3的绝缘垫圈。螺钉通常用两颗M3即可，因为不同客户安装的方式不同,使用的螺钉也不同，所以没有标配相应的螺钉。

频率调速型

图5-4 频率调速接线图

注：上图线色与实物线色可能不同，按上图线序连线。

说明：

2Pin电源接线端红色线连接直流电源的正极，黑线连接电源负极，按上图所示。

5Pin调速端口从上到下针序与实物相同，第5针(GND)黑色线连接单片机或PLC的地，第3针（En）绿线连接单片机或PLC的低电平端口，第2针(Fre)紫线连接单片机或PLC的频率信号输出端口。

表5-3 频率调速型接口定义表

注：在抽水情况下，因介质负载影响，转速可能无法达到设定转速。

顶配型

1、顶配型调速概述:

顶配型不仅配有液晶触控屏调速功能、故障显示功能，还配备了控制信号端口，同时具备频率调速功能、转速反馈功能。下面是顶配型接线端口对应的信号说明。

图5-5顶配型接线端口对应的信号说明

注：上图线色与实物线色可能不同，按上图线序连线，点上图可看大图！

表5-4 顶配型接口定义表

注：

(1)为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。

(2)购买顶配型的用户若未使用公司配套电源，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

(3)若配件线缆线序颜色和表中不对应，请按照端口序号核对线缆定义与序号！

(4)当使用频率信号调速时，需要在泵上电前，先连接好调速信号线缆并输入有效的控制信号后再上电；如果已经使用液晶屏进入屏幕调速模式，需要先输入调速频率信号并再次上电，才能启动信号调速。

2、顶配型触摸屏调速或频率调速详解

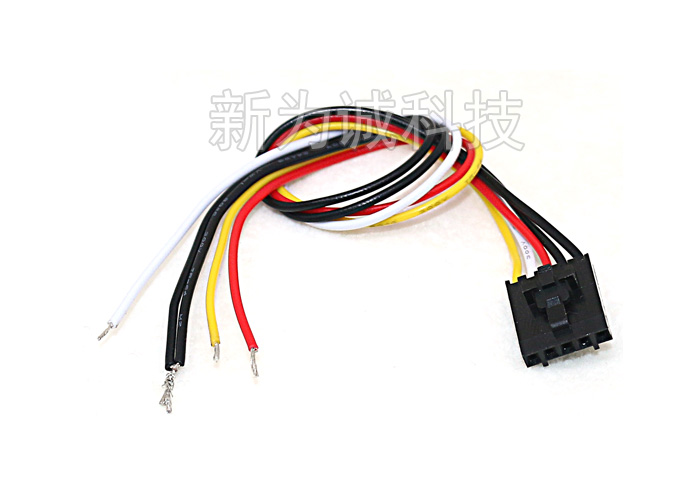

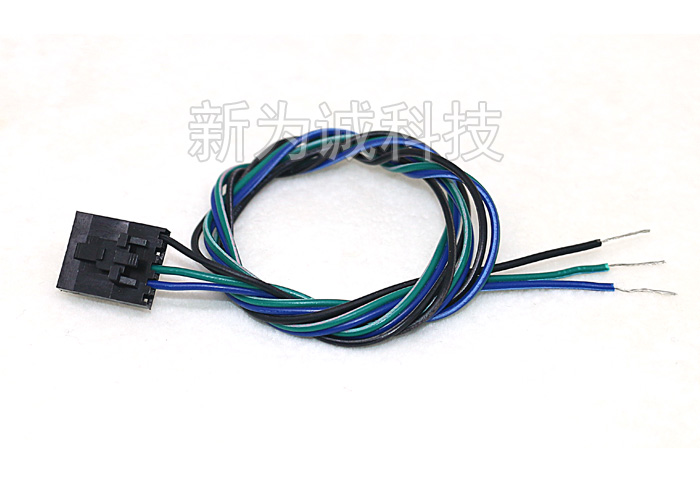

W36的顶配型有两种调速方式分别为：触摸屏调速、频率调速。以下内容为两种调速方式的接线详细说明；默认赠送品质开关直流稳压电源(用于触摸屏调速)+5Pin线束(用于频率调速)。

(1)液晶触控调速接线说明

图5-6 液晶触控调速接线说明

说明：

a.电源端红色线连接24V直流电源的正极，黑线连接电源负极。通过控制液晶屏控制泵运行。

b.为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。

c.购买顶配型的用户若未使用公司配套电源，可能对泵运行造成干扰，将第5PIN作为接地线可靠接地，有助于提高运行可靠性！

(2)频率调速功能接线说明

图5-7 频率调速接线说明

说明：

a.电源端红色线连接直流电源的正极，黑线连接电源负极；未配备新为诚公司适配电源，建议此地线可靠接地，使系统更稳定.

b.Fre接PLC或者单片机的方波输出口，GND连接单片机或PLC的接地端口。通过调节方波的频率大小控制泵运行速度。

c.频率调速范围700Hz-3100Hz对应700-3100RPM；

当100<频率<700Hz时按MIN转速运行，当频率>3100Hz时按MAX转速运行，当频率≤100Hz则泵停止运行，3.3V≤高电平幅值≤5V。

告警与处理

 对于W36等顶配型等带有中文液晶屏的型号而言，可以通过显示在屏幕上的代码，迅速查找故障，及时排除故障避免损坏微型泵！

表5-5 顶配型故障代码定义表

注意事项

1.本产品无防水、防尘、防爆功能，也不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

4.配套管路元件及容器必须有足够的强度，确保人身安全！

5.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

6.该系列泵若未使用公司配套电源时，可能对泵运行造成干扰。

7.请严格按照该说明书要求操作。

基础型

旋钮型、频率调速型

顶配型

安装说明：

1、泵上螺钉不可拆卸，容易损坏；

2、安装孔为自攻螺钉孔，不易反复拧紧、拆卸，不然会导致安装松动、不可靠。

配件说明

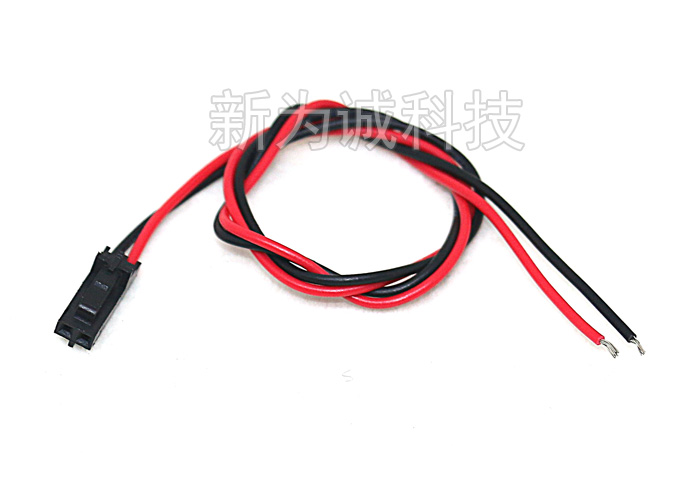

该系列微型泵随货配件如下表：

W36完整资料下载

https://pro5cd03c677-pic8.websiteonline.cn/upload/onbs.pdf
