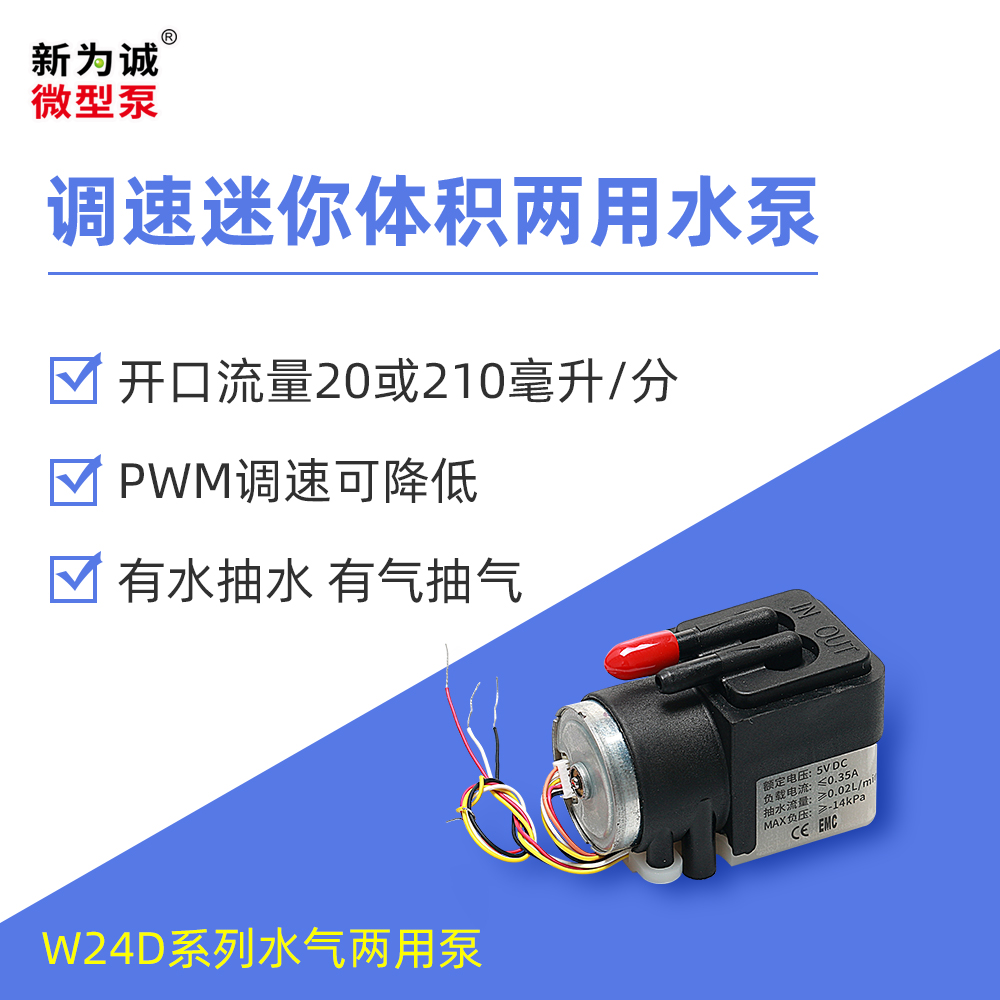

小体积小流量

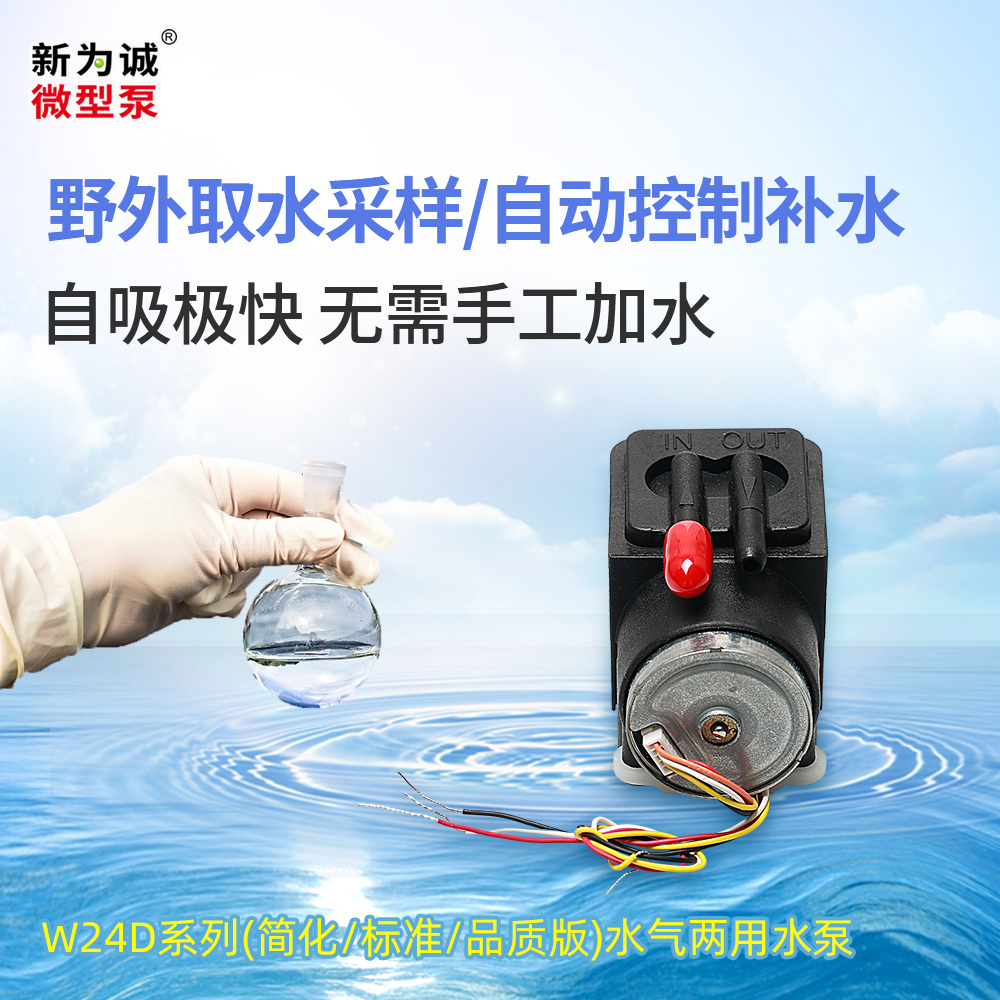

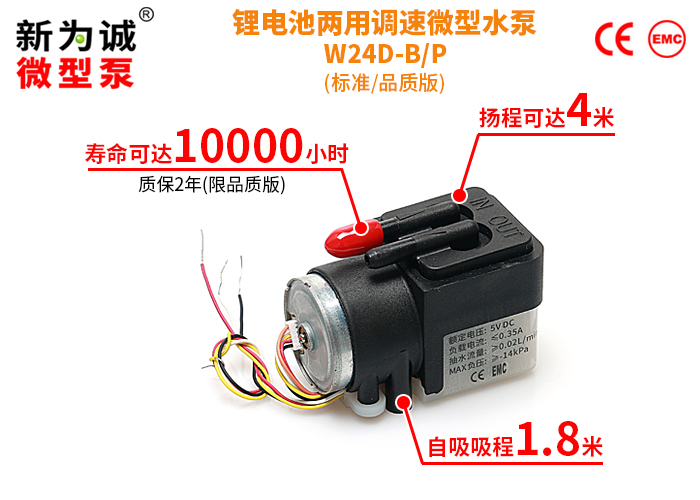

1、锂电池3.7v调速微型水泵W24D20，属新为诚50ml/Min以下chao小流量微型调速水泵，小体积多功能：既能调速又能长期连续运转，扬程还高达4米！较低功耗，可在野外锂电池长期供电，甚至可利用1.8米自吸进行野外取水采样等；

2、新为诚5V/12V调速微型水泵W24D，属于非常独特的抽气、抽水两用泵，工作介质可为气体和(或)液体(非油且无强腐蚀、无颗粒等)；有水抽水、有气抽气，可长时间缺水空转、干转不损坏，而一般水泵空转较长时间可能烧毁！

3、W24D系列可通过调节泵的电机转速改变流量(PWM，低占空比有效)；新为诚多年微型泵技术积累使得结构改进更合理、气密性更好；

4、水气两用12v微型水泵W24D210，3种版本都带有转速反馈功能，方便客户构建闭环调速系统；W24D210取消了指示灯，电压、反接保护等某些客户不看重的次要功能，同等体积下，参数更高，但成本更低，适合看重成本客户；

自我保护

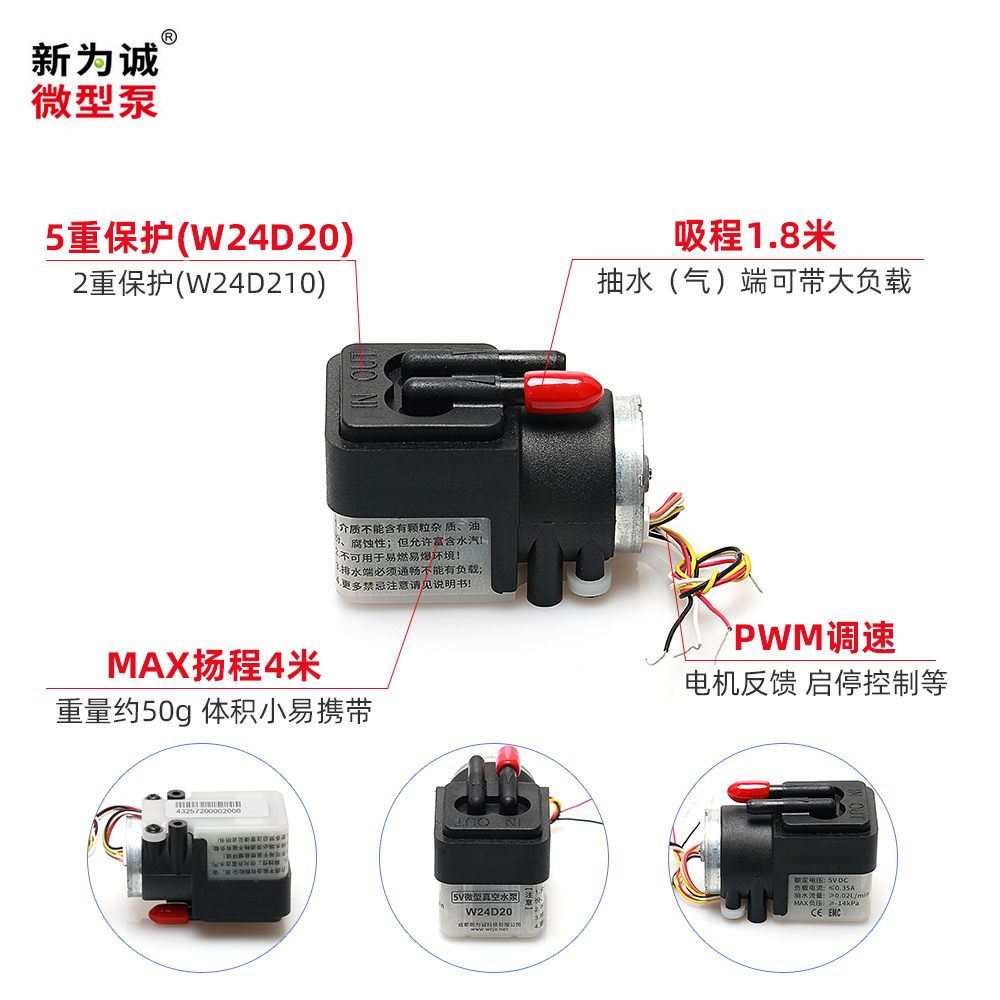

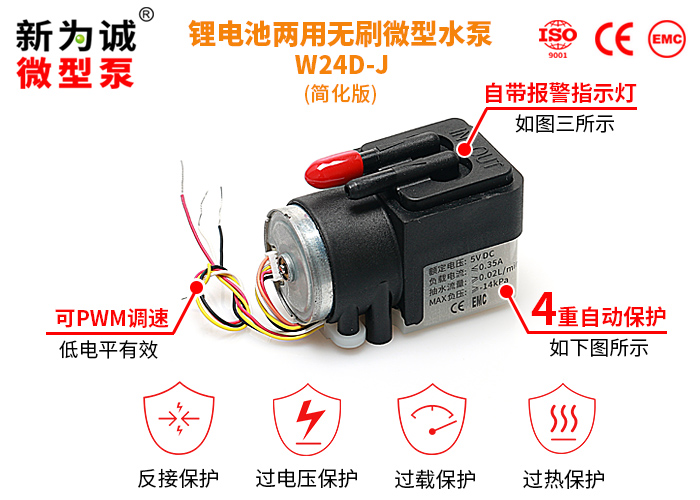

微型水气两用水泵W24D20，简化版不带转速反馈，但具备以下4大完善自我保护，尽量减少客户误操作带来的损害，能有效延长泵的使用寿命(注意：W24D210仅具备过载、过热2种保护，但无过压、欠压、反接保护)：

(1)过热保护：新为诚微型泵电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高，会自动停机保护；直到重新断电再通电重启；

(2)过载保护：

a.全转速(不调速)下，如果有异物进入电机轴卡住，泵会自动停机，直到重新断电再通电重启；

b.调低转速后，负载很大，处于过载状态，比如将W24D调低到1600RPM，又堵死抽气口等，泵会自动停机，直到重新断电再通电重启；

(3)反接保护：泵的正负极接反，不会烧毁；

(4)欠压保护、过压保护：允许接入直流电压6V(MAX)不会烧毁；但电压再高可能会烧毁，将失去保修！

新为诚微型泵通用特点

1、可昼夜不停长期连续运转，噪音更低，能耗小，可任意方向安装；

2、袖珍体积，无油无污染、免维护......

3、抽气(水)端可带大负载，甚至堵死，皆属于正常工作；排气(水)端排水口必须保持通畅。

调速功能

可通过调节泵的电机转速改变流量（通过调节PWM占空比）。

或通过订购我公司微型泵专用调速器，W24D20配套调速器TS-G12，W24D210配套调速器TS-E12。W24D属于单腔泵，抽水负载较大，调速易引起报警。所以配套调速器仅适用于抽气，不能用于抽水或液体时调速。

报警功能

微型5v水泵W24D20泵体自带报警指示灯，可通过透光ABS底壳显示不同颜色灯光，直观反馈泵的工作状态：

(1)规律性闪烁蓝光时为正常状态；

(2)常亮红光时为异常状态：

a.泵的电机转速过低，比如转速﹤1600RPM；

b.误误将PWM调速线(白线)悬空，(此时转速为0，也﹤1600RPM)，如前面彩图；

(3)红蓝光交替闪烁时为异常状态，此时泵的电机转速偏低且不稳定(泵实际转速在1600RPM上下波动）；

(4)正负极接线反接时指示灯不亮；

(5)电压在工作电压(3.2V～6V)范围外时，指示灯不亮。



关键参数

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、工作电压：W24D20为3.2V～6V，W24D210为12V±10%；工作电压变化会影响负载电流大小。

3、如无特别说明，技术参数均是在25℃、标准大气压101kPa的条件下的测定值,作为水(液)泵时，测试介质为常温纯净水；

4、表中参数是在电机MAX转速时测得，当转速变化时，真空度基本不变；

5、作真空泵时，平均流量是用皂膜流量计测得的流量值。

6、表中做真空泵时的平均流量、MAX相对压力(负压)参数均仅为下限值，因泵个体差异性，每台产品的实测参数可能存在较大差异；

7、该微型泵分为3种版本：简化版、标准版、品质版；订购时，请一定注明具体版本后缀！

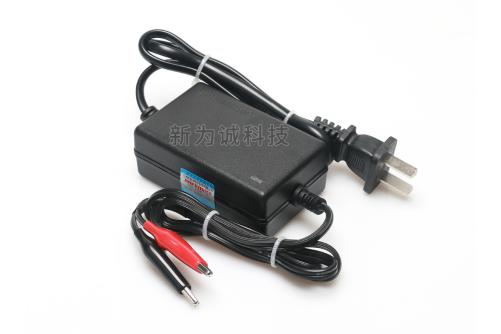

8、该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2A，例如 5V2A或12V1.25A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，推荐我司专门定做的5V2A电源。

9、【其他参数】

(1)体积(长x宽x高，单位：mm)：50×29×36(不含安装螺钉)；

(2)抽、排气(水)嘴尺寸(mm)：ø2(内孔)×ø4.2(外径) 接口形状：直插式(抽、排气嘴一样)；

(3)建议接管(mm)：ø3×ø6硅胶管；重量：约50克。

(4)抽气(水)嘴IN、排气(水)嘴OUT，盖有红色防尘帽，使用前请取下。

测试数据

W24D系列微型水气两用泵直接抽、排水实验

一、说明：

1.如上图连接：所有接管均使用柔软胶管，内孔φ5mm，测定H1值时，泵排水管长度＜100mm；测定H2值时，泵抽水管长度＜100mm；

2.所抽取的液体为清水。

二、试验数据

说明：

1.MAX抽水高度H1和MAX排水高度H2值的定义见上图

2.该数据可能随产品改进会有所变化，恕不另行通知。

3.以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

可靠性寿命说明

产品寿命测试说明：

1.满载寿命测试工况：进、出水口连接软管，并都浸入盛水容器内的干净清水液面下(容器有防尘顶盖，且水泵独立于容器外，水泵吸程仅约2厘米)，使泵工作24小时不停机连续运转抽水(水循环)；

2.空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下24小时不停机连续运转；

3.电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4.寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5~33℃，随气候波动，环境相对湿度50%~85%，随气候波动；

5.实验数据来源为新为诚科技实验室，以及供应商实验室。

版本说明

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)，详询客服。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(3)温馨提示：简化版无转速反馈功能，也无法匹配现有调速器，如需调速功能请选择功能更多、寿命更好的标准版或品质版。

(4)请注意：水气两用泵抽取液体介质和气体介质时，噪音随介质不同差别较大。

不同版本具备保护功能列表

工况

1、环境：简化版环境温度为0℃～40℃，标准版和品质版环境温度： 0℃ ～ 50 ℃相对湿度为≤90%，无结露，泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：

(1)允许气体介质温度：0 ～ 50 ℃(禁止气体中含有冰粒等固体颗粒)；泵所抽取的气体必须无腐蚀、不含颗粒、油分，但允许富含水汽。

(2)允许液体介质温度：5 ～ 35 ℃(注意不是0～50℃！)；泵所抽取的液体中，禁止含有冰粒等固体颗粒，如水不能结冰等；不允许抽取油性液体及高黏度液体，不可长时间抽取容易沉淀及结晶液体！

选型注意

1、作气泵使用时，泵的抽气口可满负载运行(即封堵抽气口)，但是施加的负载不能超过泵的MAX负压；排气口需保持畅通。

2、作水泵使用时，抽水口可堵死或带大负载，但排水口必须保持通畅，不能有负载，否则请选择ASP或PSP或CSP或BSP-S微型压力水泵系列产品。

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该泵。本身就属于低电磁干扰产品。

4、空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

介质接触到的材料为增强尼龙和EPDM橡胶。

泵体零件除透光壳为ABS外，其他塑料件为增强尼龙，橡胶件为EPDM橡胶。

若介质带腐蚀性，请根据介质接触材料查询是否可耐受。

过滤问题

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

抽排水高度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考。本小节所述“流量”均指“水流量”。（待更新……）

W24D20信号定义

1、泵电机引线共3根(简化版无黄线)或4根(标准版或品质版)，接线及使用说明如下表。

2、调速接线实例之一：

  例如，用信号发生器输出一个方波信号，高电平为5V，必须设置直流偏置电压为2.5V(相当于设置了低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20KHz，信号发生器正极接W24D泵的白线；负极接黑线(电源负极，公共负极)，初始低电平占空比为80%(不宜过低，万一负载较大，有可能启动不了，而不是不能调速)，可调节占空比改变电机转速，占空比和转速成正比(如果是高电平的占空比，那就是和转速成反比)......

3、如果简化版、标准版、品质版无需调速和转速反馈，可以按如下接线：

注：

(1)请完全按上表连接！否则可能烧毁，造成保修失效！

(2)W24D20等微型水气两用泵，在抽取液体时，转速随负载降低为正常现象。

(3)随着产品功能增加，接线也会增加，此表也将更新。

W24D20逻辑连线图

此为基本功能产品的逻辑接线图，接线图会随着功能增加而更新！

1、简化版如何接线：

(1)当不需要使用到调速功能时，可以将白色连接线PWM输入信号和黑色连接线一起接地，微型泵将以额定转速进行工作。

(2）当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源（函数信号发生器、MCU、PLC等控制器），将信号源输出连接白色PWM输入线缆，并将PWM信号源地与直流电源地进行连接。

2、标准版、品质版如何接线：

(1)当不需要使用到调速功能时，可以将白色连接线PWM输入信号和黑色连接线一起接地，黄线绝缘包扎，微型泵将以额定转速进行工作。简化版不具备转速反馈功能，也不带黄色FG信号线。

(2)当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源（函数信号发生器、MCU、PLC等控制器），将信号源输出连接白色PWM输入线缆，并将PWM信号源地与直流电源地进行连接。若不需要监控转速反馈信号时，需将FG信号绝缘包扎。简化版不具备转速反馈功能，也不带黄色FG信号线。

(3)当需要使用PWM调速功能并得知FG反馈时，需要使用支持PWM信号输出的信号源（函数信号发生器、MCU、PLC等控制器）和示波器或上位机，将信号源输出连接白色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄色FG反馈信号线缆连接示波器探头或上位机输入，示波器或上位机接地线连接黑色地线。简化版不具备转速反馈功能，也不带黄色FG信号线。

特别提醒：V24D系列、F24D系列、W24D20的标准版、品质版，实际内部带有一块电路板，已做了上拉电阻等处理，所以可直接接示波器的正极或上位机的正极即可！无需再外接上拉电阻(如下图)！

W24D210信号定义

1、该微型泵电机引线共5根(3种版本相同)，接线及使用说明如下表：

2、W24D210等5线品质无刷电机微型泵，如何利用启停线控制泵启停说明：

a.更佳方案——信号发生器等上位机提供5V直流信号(即全是高电平5V的方波信号)时就停止；这种信号电流很小，不会有烧毁危险。

b.折衷方案——橙色ST/SP线一直接共负黑色线，但中间用固态继电器(尽量不要机械继电器，易打火花)控制接通或断开，接通泵启动，断开处于悬空，微型泵运转......；

c. ★不推荐方案——用开关直流稳压电源，或可调电源输出5V直流电压到ST/SP线，来让泵停机；两者输出电流大，容易烧毁电路；且可调电源，万一选到恒流模式，电流一高就极大可能烧毁泵了！

3、如果W24D210简化版、标准版、品质版无需调速和转速反馈，可以按如下接线：

说明：

(1)请完全按上表连接！否则可能烧毁，造成保修失效！

(2)W24D210等微型水气两用泵，在抽取液体时，转速随负载降低为正常现象；

(3)随着产品功能增加，接线也会增加，此表也将更新。

W24D210逻辑连线图

1、W24D210-定速简易接法：

当不需要使用到调速功能、起停控制功能时:

(1)红线(Vm)—直流电源正极；

(2)白线(PWM)+橙/灰线(ST/SP)+电机黑线(GND)(绕在一起，共地)——直流电源负极；

(3)若不需要监控转速反馈信号时，必须将黄色引线(FG)绝缘包扎。

2、W24D210-PWM调速接法：

当需要使用PWM调速功能时：

(1)红线(Vm)—直流电源正极；

(2)白线(PWM)—PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)正极；

(3)橙/灰线(ST/SP)+电机黑线(GND)+信号源负极(绕在一起，共地)——直流电源负极；

(4)若不需要监控转速反馈信号时，必须将黄色引线(FG)绝缘包扎。

3、W24D210-PWM调速带FG反馈、起停控制接线法：

当需要使用PWM调速功能并得知FG反馈时：

(1)红线(Vm)—直流电源正极；

(2)黄线(FG)—示波器探头或上位机输入并外接10kΩ的上拉电阻(+5V)；

(3)白线(PWM)—PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)正极；

(4)示波器或上位机接地线+电机黑线(GND)+控制器负极(绕在一起，共地)——直流电源负极；

(5)橙/灰线(ST/SP)—控制器控制信号口，低电平时泵启动，高电平时泵停止运行。

注意事项

1.本产品无防水、防尘、防爆功能，也不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.排水口、排气端必须保持通畅，否则会损坏微型泵！

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.请严格按照该说明书要求操作

三维示意图

W24D系列微型真空水泵-外形尺寸图(以下图示单位：mm)

安装说明：

1、泵上螺钉不可拆卸，容易损坏；

2、安装孔为自攻螺钉孔，不宜反复拧紧、拆卸，不然会导致安装松动、不可靠，客户不一定要用到该螺钉，所以随泵配送有2颗安装自攻螺钉，出厂默认不安装。

配件说明

该系列微型泵随货配件如下表：

W24D完整资料下载

https://pro5cd03c677-pic8.websiteonline.cn/upload/g0fv.pdf
