  • 无刷微型真空水泵 W25N系列
  • 无刷微型真空水泵 W25N系列

    调速功能

    (1)既可接收外部方波信号,通过改变低电平的占空比,PWM调节微型泵的电机转速,从而间接改变流量;

    (2)又能输出6个脉冲/周期,供客户电路检测,从而得知电机实时转速;配合符合新为诚调速规范的控制电路,可非常方便地实现自动闭环控制,从而完成类似“恒流”高级应用......

    (3)可利用直流电压控制泵的启停,避免频繁断电、上电带来的冲击,进一步延长泵的寿命......

    (4)W25N微型调速泵简化版可和TAA调速器配套调速;标准版、品质版可和TWS-1、TWS-2、TS调速器配合调速。


    • 0.00
      0.00
商品描述

调速功能

(1)既可接收外部方波信号,通过改变低电平的占空比,PWM调节微型泵的电机转速,从而间接改变流量;

(2)又能输出6个脉冲/周期,供客户电路检测,从而得知电机实时转速;配合符合新为诚调速规范的控制电路,可非常方便地实现自动闭环控制,从而完成类似“恒流”高级应用......

(3)可利用直流电压控制泵的启停,避免频繁断电、上电带来的冲击,进一步延长泵的寿命......

(4)W25N微型调速泵简化版可和TAA调速器配套调速;标准版、品质版可和TWS-1、TWS-2、TS调速器配合调速。

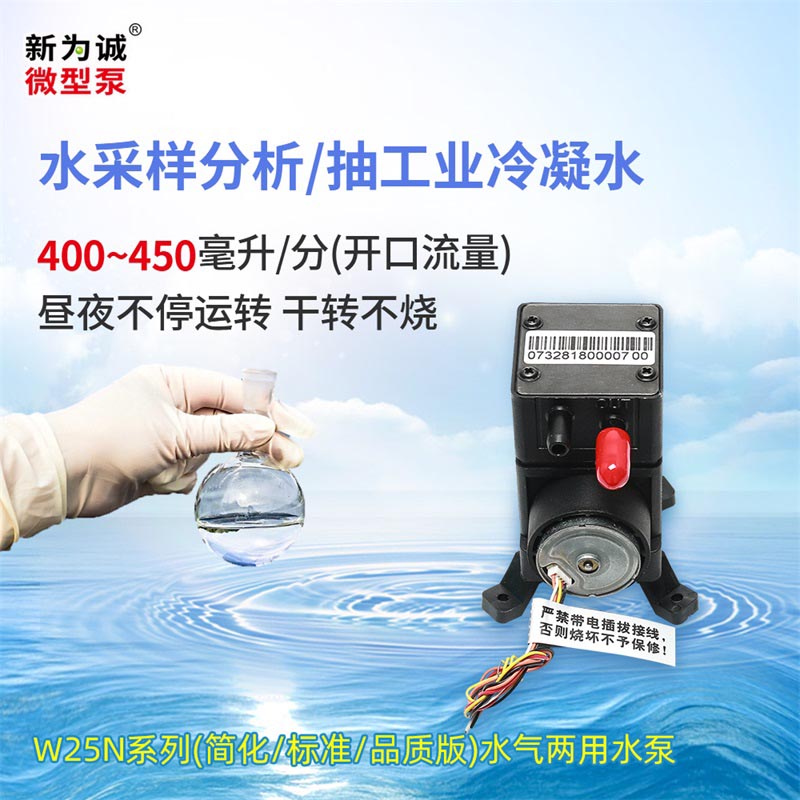

W25N(简化版/标准版/品质版)

小体积小流量

1、非常独特的抽气、抽水两用泵,工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等);

2、有水抽水、有气抽气,可长时间缺水空转、干转不损坏,而一般水泵空转较长时间可能烧毁!

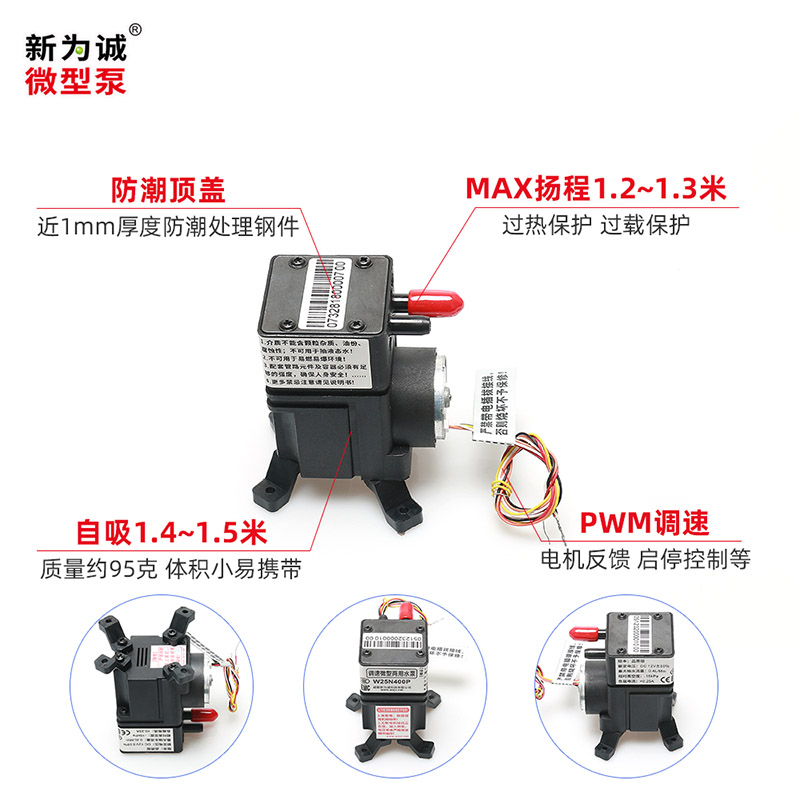

3、新为诚微型水气水泵W25N,系老产品WPY系列的升级产品,在以下方面等进行了改进:

(1)利用新为诚多年的技术积累,重新设计、开模;对内部密封结构等优化、改进,使得原本就较高的密封性进一步提升!不论是做水泵用还是气泵用,还可定做耐腐蚀的氟橡胶阀门和膜片......

(2)从原WPY泵ABS顶盖,升级成厚度近1mm防潮处理钢件,不易生锈、不易出现塑料边角变形翘起导致密封性下降等隐患;取消了原WPY气(水)嘴分型线等,密封性更高......

(3)装配效率大幅度提高、噪音更低、可靠性更高;

4、W25N系列采用内置精密控制电路的品质无刷电机BLDC,有专用调速、反馈、启停控制信号线:

(1)既可接收外部方波信号,通过改变低电平的占空比,PWM调节微型泵的电机转速,从而间接改变流量;

(2)又能输出6个脉冲/周期,供客户电路检测,从而得知电机实时转速;配合符合新为诚调速规范的控制电路,可非常方便地实现自动闭环控制,从而完成类似“恒流”高级应用......

(3)还可利用直流电压控制泵的启停,避免频繁断电、上电带来的冲击,进一步延长泵的寿命......


自我保护

W25N微型水气两用泵自带过热、过载双保护:

(1)过热保护:新为诚微型泵电机如因负载过大、长期连续运转、环境温度过高等导致电机温升过高,会自动停机保护;直到重新断电再通电重启;

(2)过载保护:微型泵运转中,如果有异物不小心进入电机轴卡住,泵会自动停机,直到重新断电再通电重启;


新为诚微型泵通用特点

1、可昼夜不停长期连续运转,噪音更低,能耗小,可任意方向安装;;

2、袖珍体积,无油无污染、免维护......

3、广泛用于医疗、科研、实验室、环保等行业,具体应用有:水采样分析、水循环、水提升、咖啡机等等多种场合


调速功能

(1)既可接收外部方波信号,通过改变低电平的占空比,PWM调节微型泵的电机转速,从而间接改变流量;

(2)又能输出6个脉冲/周期,供客户电路检测,从而得知电机实时转速;配合符合新为诚调速规范的控制电路,可非常方便地实现自动闭环控制,从而完成类似“恒流”高级应用......

(3)可利用直流电压控制泵的启停,避免频繁断电、上电带来的冲击,进一步延长泵的寿命......

(4)W25N微型调速泵简化版可和TAA调速器配套调速;标准版、品质版可和TWS-1、TWS-2、TS调速器配合调速。




关键参数

型号

作真空泵时

作水泵时

额定电压

(V DC)

负载电流

(A)

平均流量

(L/min)

负压(相对压力)

(kPa)

额定电压

(V DC)

负载电流

(A)

开口流量

(L/min)

吸程

(M)

MAX扬程

(M)

W25NC400

12

≤0.17

≥0.95

≥-15

12

≤0.25

≥0.4

1.4

1.2

W25NB400

12

≤0.17

≥0.7

≥-15

12

≤0.25

≥0.45

1.5

1.3

W25N400

(减产中)

12

≤0.17

≥0.95

≥-15

12

≤0.25

≥0.4

1.4

1.2

注:

1、该系列微型泵均使用直流电源,输入电压要求:DC 12V±10%(12V型号泵);所需直流稳压电源为选配件,客户需自配,或也可从我司购买定做好的电源。

2、如无特别说明,技术参数均是在25℃、标准大气压101kPa的条件下的测定值;

3、输入电压要求12V±10%。

4、电源配备原则:该系列微型泵启动电流稍大,为保证泵的正常运转,所配直流稳压电源电流应该超过 2A,例如 12V2A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),推荐我司专门定做的12V2A电源。

5、该系列微型泵根据:

(1)性能、寿命、生产工艺、调试等不同,可分为简化版、标准版、品质版;

(2)是否可定做不同材质:

①型号中带有后缀“C”的,出厂默认为:隔膜/单向阀材质:EPDM。

②型号中带有后缀“B”的,可定做耐腐蚀材质(隔膜/单向阀材质:FKM(氟橡胶));

③无后缀的为老产品,隔膜/单向阀材质:EPDM,减产中,仅供应老客户。

(3)【实例】(订购时,请一定注明版本后缀!):

①W25N400-12V(简化版),意为W25N系列水气两用泵中,简化版,DC 12V供电;

②W25N400-12V(品质版),意为W25N系列水气两用泵中,品质版,DC 12V供电,寿命MAX长,品质MAX好产品。

③W25NC400-12V(标准版),意为W25N系列水气两用泵中,标准版,DC 12V供电。

④W25NB400-12V(标准版),意为W25N系列水气两用泵中,定做隔膜/单向阀材质为FKM(氟橡胶),标准版,DC 12V供电。

6、【其他参数】

(1)体积(长x宽x高,单位:mm):35×51×56(不含橡胶脚垫,如果含橡胶脚垫约68mm高);

(2)抽、排气(水)嘴尺寸(mm):ø3.2(内孔)×ø5.5(外径) 接口形状:直插式(抽、排气嘴一样);

(3)建议接管(mm):ø4×ø8硅胶管;重量:约95克。

(4)抽气嘴IN、排气嘴OUT,盖有红色防尘帽,请使用前取下。


微型真空水泵、排水实验

1、说明

(1)如上图连接:所有接管均使用柔软胶管,内孔φ5mm,测定H1值时,泵排水管长度<100mm;测定H2值时,泵抽水管长度<100mm

(2)所抽取的液体为清水。

2、试验数据:

型号

说明

MAX抽水高度H1(米)

处于MAX抽水高度时泵的抽水流量(mL/min)

MAX排水高度H2(米)

处于MAX排水高度时泵的排水流量(mL/min)

W25NC400

★推荐

1.4

135

1.2

180

W25NB400

定做FKM

1.5

250

1.3

300

W25N400

减产中仅供应老客户

1.4

250

1.2

200

注:

(1)MAX抽水高度H1和MAX排水高度H2值的定义见上图。

(2)该数据可能随产品改进会有所变化,恕不另行通知。

(3)以上试验仅供参考,不作为产品是否合格的验收标准,特此说明!


版本说明

性能

版本

简化版

标准版

品质版

寿 命

★★

★★★

★★★★★

噪音

★★

★★★

可靠性

★★

★★★

参数一致性

★★

★★★

抗电磁干扰

★★

★★★

工作环境温度

0~40℃

0~50℃

0~50℃

调速器

与TAA01-12V配套

可与TWS-1、TWS-2、TS-E12配套

注:

(1)★越多,代表此项性能越好;以上对比不代表简化版不好,仅供客户直观对比参考,特此说明!

(2)特别说明:上表中,噪音高低与★成反比(即★越多代表噪音越低、越好):所以噪音分贝数从理论上来说,品质版<标准版<简化版(个体差异除外),详询客服。

虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!


可靠性寿命说明

型号

寿命值(小时)

简化版

标准版

品质版

W25N全系列

满载寿命

2500(抽水)

6000(抽水)

10000(抽水)

空载寿命

8000

12000

18000

电机寿命

10000

15000

20000

产品寿命测试说明:

1、满载寿命测试工况:进、出水口连接软管,并都浸入盛水容器内的干净清水液面下(容器有防尘顶盖,且水泵独立于容器外,水泵吸程仅约2厘米),使泵工作24小时不停机连续运转抽水(水循环);

2、空载寿命测试工况:泵抽气口、排气口直通大气,使泵工作在常压下24小时不停机连续运转;

3、电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;

4、寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃,随气候波动,环境相对湿度50%~85%,随气候波动;

5、实验数据来源为新为诚科技实验室,以及供应商实验室。


不同版本具备保护功能列表

型号

版本

过载保护

过压保护

欠压保护

过热保护

反接保护

W25N

(简化版)

×

×

×

(标准版)

×

×

×

(品质版)

×

×

×


工况

1、环境:简化版环境温度: 0℃ ~ 40 ℃(无结露),标准版和品质版环境温度: 0℃ ~ 50 ℃(无结露); 泵不宜在室外日晒,应在清洁、通风的环境中工作。

环境相对湿度:≤90% 。

2、介质:泵所抽取的气(液)体必须无腐蚀、不含颗粒、油分、非高黏度液体,但允许富含水汽;介质温度必须控制在 0 ~ 40 ℃之间(注意不是50 ℃);不得让固体异物进入泵内!


选型注意

1、作气泵使用时,泵的抽气端和排气端均可以带大负载、甚至完全堵塞,属正常工作;

2、作水泵使用时,抽水口可堵死或带大负载,但排水口只可短暂(≤10分钟)堵死或短暂带大负载,长时间堵塞或大负载会损坏微型泵,将导致正常保修失效!

请注意:新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载,但因本身压力流量都很小,并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合,否则造成损坏,不属于正常质保范围。如确实需要,请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

3、关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接使用该泵。本身就属于低电磁干扰产品,其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强,详见微型真空泵常识。

5、如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。


产品材质

介质接触到的材料:

泵头:增强尼龙,隔膜/单向阀:EPDM,隔膜/单向阀可定做FKM(氟橡胶),请根据接触材料进一步判断泵对所抽取气体的耐受性。


过滤问题

当泵工作一段时间后,输送介质中含有的固体杂质会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在泵入口一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后,因附着了杂质而阻力增大,使系统的流量和真空度明显下降,应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。


参数曲线

1、微型调速水泵W25N,吸/扬程-流量曲线测试条件:

介质

温度

()

大气压

(kPa)

软管材质

软管内径

(mm)

非测试口管长(mm)

排水口

(测量抽水时)

抽水口

(测量排水时)

清水

20

101

硅橡胶软管

φ4

100

100

2、W25N微型水气两用水泵,吸/扬程-流量曲线:

注:

不同微型泵之间存在一定的个体差异,以上曲线仅供参考,不作产品验收依据!

.该曲线为统计数值,仅作为用户确认工作点技术参考。本页所述“流量”均指“水流量”。

3、曲线MAX流量可能会略低于标称值,是由于测试管路元件有阻力,从而导致流量的衰减;

4、上述曲线采用配置B型无刷电机的泵测得。


启动电流

启动电流曲线在抽气口和排气口均通水的工况下测得,不同微型泵之间存在个体差异。该曲线为统计数值,仅作为用户确定供电系统时的技术参考,不作验收数据。



信号定义

接线说明为本产品外接供电和信号线缆连接说明,本产品出厂标配连接线缆,线缆定义用颜色进行区分。

【警告】

禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!导致保修失效!

禁止正负极接反,否则将会烧毁电机!

1.本产品电机引线共5条,接线及使用说明如下表。

序号

引线颜色

功能

信号说明

其他说明

1

电源负极



2

电源正极

DC12V (±10%)


3

FG反馈信号(电机转速反馈信号、脉冲信号),电机每转一周输出6个脉冲。

输出:

4V≤高电平

低电平≤0.6V

FG反馈信号的MAX额定电流为3mA。

电机内部为漏极开路状态,因此需要在外部进行拉升。电压DC5V,电阻4.7kΩ。

4

脉宽调速(PWM)

输入:

0V≤VIL≤0.8V

2V≤VIH≤5V

载频范围:15kHz~25kHz

频率选定在15KHz~25KHz范围内的一个值后不再改变,通过改变占空比调速。
不能用该端口来控制泵的启停。

5

控制电机启动、停止。

输入:

电平信号:

2V≤停止≤5V

0V≤启动≤0.8V

控制泵启停可以用该信号线,特别是频繁启停。若泵很长时间不工作,则应断开红色电源线。

调速接线实例之一:

  例如,用信号发生器输出一个方波信号,高电平为5V,必须设置直流偏置电压为2.5V(相当于设置了低电平为0V),来保证不出现负电压(负电压会烧毁泵的电机!),频率固定在20KHz,信号发生器正极接F25N泵的白线;负极接黑线(电源负极,公共负极),初始低电平占空比为80%(不宜过低,万一负载较大,有可能启动不了,而不是不能调速),可调节占空比改变电机转速,占空比和转速成正比(如果是高电平的占空比,那就是和转速成反比)......

2、如果无需调速和转速反馈,可以按如下接线:

电机引线

连接方法

备注

红线

电源正极

对于有“黄线”版本的,若无需转速反馈,请把它绝缘包扎。

黑线

电源负极

白线

橙线

注:

(1)请完全按上表连接!否则可能烧毁,造成保修失效!

(2)随着产品功能增加,接线也会增加,此表也将更新。


逻辑连线图

此为基本功能产品的逻辑接线图,接线图会随着功能增加而更新!

(1)定速简易接线法:

说明:若无需调速和转速反馈,红色的线接电源正极,黑色、白色和橙色接电源负极;黄色线绝缘包扎,泵将以额定转速工作。

(2)PWM调速接线法:

说明:

当需要使用PWM调速功能时,需要使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器),将信号源输出连接白色PWM输入线缆,并将PWM信号源地与直流电源地进行连接,黄色线绝缘包扎。

(3)PWM调速、FG反馈接线法

说明:

当需要使用PWM调速功能并通过FG信号监控泵运转情况或进行反馈控制时,需要使用支持PWM信号输出、FG信号输入和起停控制的的上位控制器(MCU、PLC、上位机等控制器),将信号源输出连接白色PWM输入线缆,并将PWM信号源地与直流电源地进行连接,黄色FG反馈信号需要通过4.7kΩ电阻后再接DC5V进行上拉,然后再接入上位控制器的FG信号输入端;若采用我公司配套微型泵调速器,则无需额外进行上拉。


注意事项

1.本产品无防水、防尘、防爆功能,也不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!

2.异物不得落入气咀,抽取的介质中不能有固体颗粒,否则将损坏微型泵!

3.本产品用于抽取有害气体时,必须进行再次密封,确保人身安全!

4.配套管路元件及容器必须有足够的强度,确保人身安全!

5.内置精密控制电路,需配套品质开关电源或直流稳压电源使用。

6.禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!

7.禁止正负极接反,否则将会烧毁电机!

8.接触者应采取防静电措施!

9.请严格按照该说明书要求操作.


三维示意图

W25N系列微型水气两用水泵-外形尺寸图(以下图示单位:mm)

安装说明:

1、泵上螺钉不可拆卸,容易损坏;

2、安装孔为自攻螺钉孔,不宜反复拧紧、拆卸,不然会导致安装松动、不可靠,客户不一定要用到该螺钉,所以随泵配送有4颗安装自攻螺钉+4个减震脚垫,出厂默认不安装。



配件说明

该系列微型泵随货配件如下表:

配件

详情

IMG_256

1.过滤器:1个(赠送)

(1)W25N系列应该配:“小号过滤器”;
(2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。
(3)允许工作介质温度:0°C~80°C;
(4)使用说明:过滤器连接泵的抽气端。

IMG_256

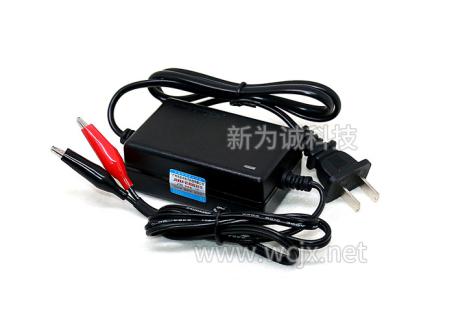

2.开关直流稳压电源:(选配件,需要另外收费)

规格:12V2A

硅胶管尺寸3x6

3.硅胶管:(选配件,需要另外收费)

建议接管(mm):∮4×∮8硅胶管
