无刷微型调速气泵

1.【参数、性能、寿命优势】

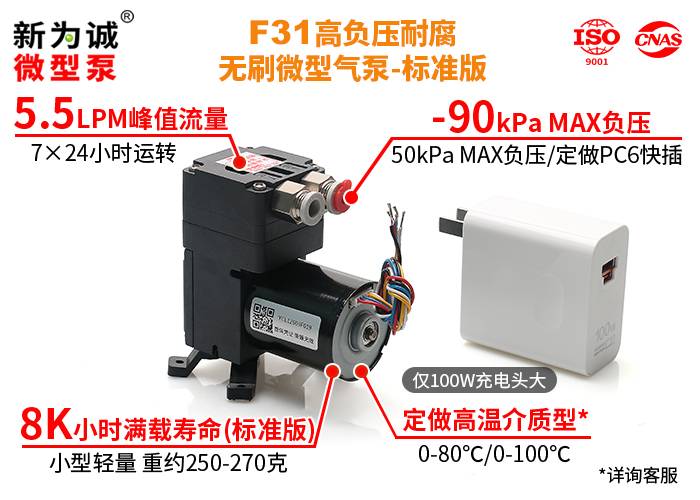

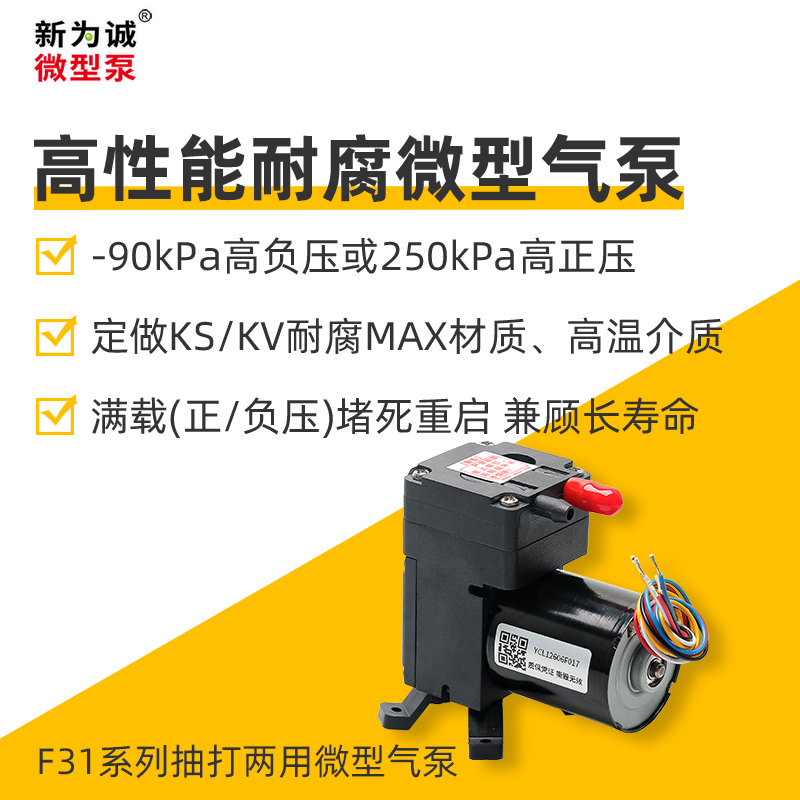

微型抽打两用气泵F31，系新为诚长期调研市场同类微型气泵优缺点，结合10余年研发、生产微型泵经验、客户反馈等，推出的新一代隔膜式微型气泵，兼顾“高正负压长寿命、高性价比”，且可抽打两用，特别适合参数、寿命要求高但价格要有竞争力的客户：

1)F31V1高负压版——负压≥-90kPa(绝压：84mbar/11kPa.abs)，MAX正压50kPa；

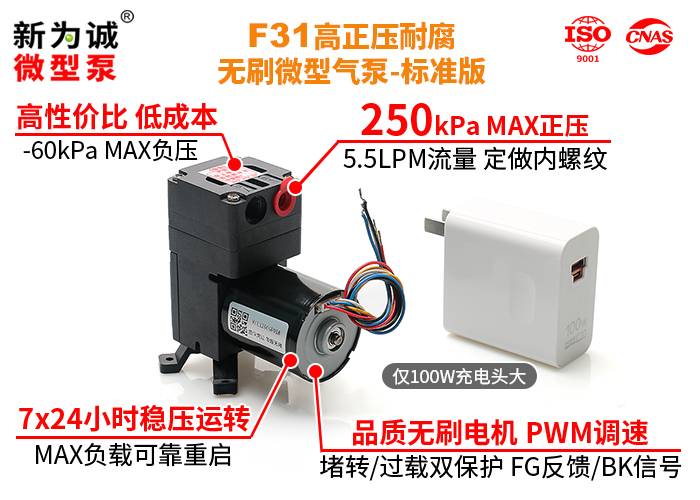

2)F31P1高正压版——正压≥250kPa(0.25MPa)，MAX负压≥-60kPa；

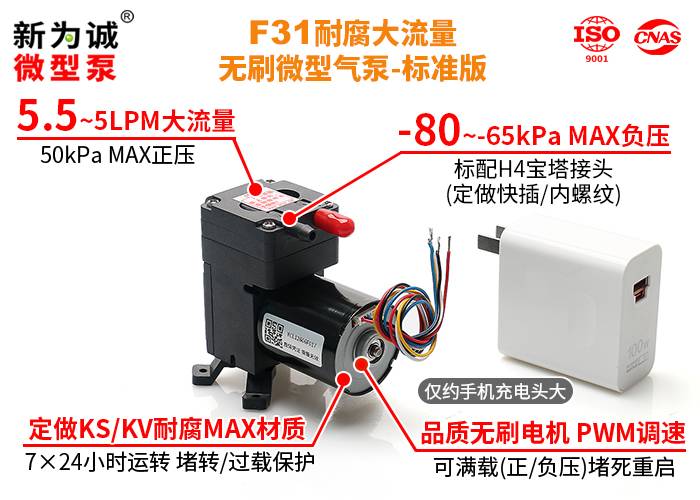

3)F31L1大流量版——负压≥-80kPa，MAX正压50kPa；

4)F31系列全部产品，都在MAX正压或MAX负压下，可靠重启(该项指标很多微型真空泵、微型气泵厂家不敢承诺)！

5)高正压下敢承诺长期连续运转；且寿命长： 标准版满载寿命长达8K小时，空载寿命10K小时，电机寿命12K小时；总有一款适合您；

2.【耐腐、高温、价格优势】

新为诚微型气泵F31，对比同类产品(含国外进口微型泵)优势：

1)耐腐强：F31提供耐腐能力较强的KS、KV两种定做过流材质组合，适合不同腐蚀性介质+不同成本要求：

(1)KV—隔膜+密封PTFE、单向阀FFKM、泵头PVDF、气嘴PVDF，成本稍高，但耐腐MAX；

(2)KV—隔膜+密封PTFE、单向阀FFKM、泵头PPS；耐腐较强，但成本低于KV组合；

以上组合，都是泵头与宝塔气嘴模具一体成型，气密性超过分离式的泵头+独立式气嘴...

2)高温广：可定做50-80℃高温1型或100℃的高温2型产品；

3)体积小，重量轻：迷你体积(仅稍大于100W手机充电器、适合配套仪器等内部狭小空间)、重量250-270克；

4)性价比高：行业内体积差不多的微型气泵参数远低于F31，参数差不多的体积又远大于F31！F31属于目前新为诚迷你体积两用微型气泵、微型抽气泵中，参数MAX、价格MIN产品!

5)噪音可控制到较低水平:平均仅约50分贝(环境噪音平均约33分贝，需选配一对消音器)!适合对噪音有特殊要求客户!

3.【定做接头、朝向优势】

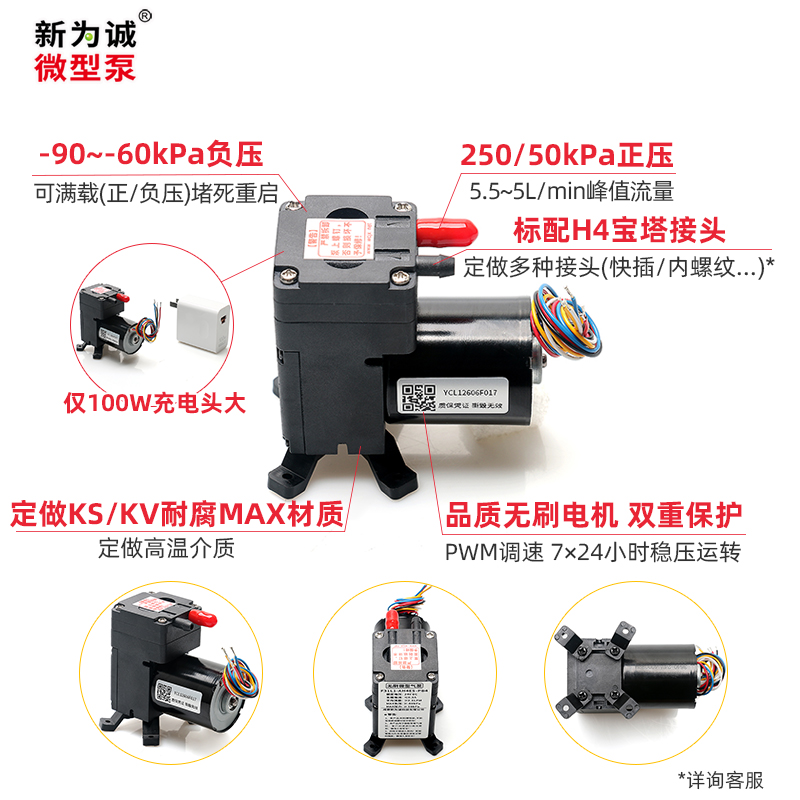

1)新为诚微型气泵F31，可提供3种接头供选择：外径4mm宝塔(H4出厂默认)、国标Rp1/8圆柱内螺纹(I8)、外径6mm快插(P6)、美制NPSC1/8圆柱内螺纹(N8)；方便快速适配您的工况，无需再考虑接头转换问题；

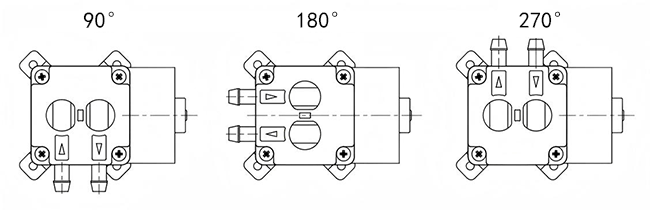

2)新为诚还提供“一台也定做”的泵头气嘴朝向定做服务：可在微型气泵F31默认气嘴朝向基础上，按顺时针旋转90/180/270度，来定做特殊朝向；解决常规朝向在狭小空间内无法安装难题，且保证参数不变(仅限F31L1耐腐KV/KS版+F31P1高正压版，也即MAX负压＜80kPa的版本)！

4.【场景优势】

1)气相色谱等分析仪器场景：F31可作为HPLC(高效液相色谱仪)在线脱气系统-核心部件脱气泵使用，能提供稳定的高真空环境，把流动相(甲醇、乙腈等溶剂)里溶解的气体抽走，防止气泡进到色谱柱和检测器里引起基线波动、峰形畸变甚至损坏柱子；

2)内窥镜负压吸引、负压吸引场景：F31具备带载启停(满载可靠重启)、压力波动小、PWM调速、7x24小时连续运转、高气密性、无油免维护等特点，可满足医疗领域的高真空及小型化产品需求，广泛用于内窥镜负压吸引、负压理疗等医疗领域；

3)环保行业、工业场景：F31P1可长期稳定工作在250kPa高正压；用于管道阻力大的气体采样、气体循环、正压补气、液下曝气搅拌等场合，相比活塞气泵气密性更好、体积更小、寿命更长；

4)更多场景......

5.微型气泵F31系列，均自带2大保护：堵转、过流(过载)保护：

1)堵转保护：若有异物进入电机轴卡住，泵会自动停机，直到断电重启；

2)过载保护：调低转速后负载太大，微型泵处于过载状态，泵会自动停机，直到断电重启；

6.无刷微型气泵F31，采用品质BLDC无刷电机，可通过 PWM 信号调节泵的电机转速从而改变流量，也可通过BK信号线控制泵的启停，适用于频繁启停的工况。还可通过FG转速反馈信号得知泵的实时转速，便于实现闭环控制。

7.低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

8.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

9.抽、排气端都可带大负载，甚至堵死也属于正常工作，可任意反向安装！

关键参数

【注意】：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、MAX允许输出压力-代表MAX允许使用压力，超出上述压力值使用将导致微型泵寿命缩短。

3、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)F31L1-Axxxx-PB2应超过6.8A，例如 12V7A以上；

2)F31L1-Axxxx-PB4应超过2.8A，例如 24V3A以上；

3)F31V1-Axxxx-PB2应超过6.8A，例如 12V7A以上；

4)F31V1-Axxxx-PB4应超过2.8A，例如 24V3A以上；

5)F31P1-Axxxx-PB2应超过6.8A，例如 12V7A以上；

6)F31P1-Axxxx-PB4应超过2.8A，例如 24V3A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的12V2A/24V1A电源。

4、输入电压要求：12V±10%，24V±5%

5、【型号及代号说明】：

1)F—抽打两用微型气泵(也叫微型打气泵)系列；31是内部编号；

2)L—大流量，P—高压力(高正压)，V-高负压；

3)1—单泵头；2—双泵头(未来有才推出)

4)C—有刷直流电机(简化版默认标配)；A—无刷电机A型(标准版默认标配)；B—无刷电机B型(品质版默认标配)；

5)接头说明(仅举例常见几种，详见《气嘴选项》)：

(1)H4-4mm宝塔接头(标配，中低压场合，外接软管)；

(2)I8-Rp 1/8圆柱内螺纹接头(选配需收费，高气密性场合，外接R1 1/8圆锥外螺纹)；

(3)P6-PC6快插接头(选配需收费，管外径6mm，外接耐压硬质软管)，注意：因F31体积较小，无法选配PC8快插；

(4)N8-美制NPSC1/8圆柱内螺纹(选配需收费，少见，定做有起订量要求)；

6)默认材质组合：

(1)ES—L1(大流量)：EPDM隔膜和单向阀、PPS泵头；

(2)HS-V1/P1(高负压/高正压)：EPDM隔膜、FKM单向阀和密封、PPS泵头；其他组合详见参数表格；

7)控制方式：P-无刷电机PWM调速控制；

8)版本简述：J—简化版，B—标准版，P-品质版；

9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！

10)气嘴朝向XX(与标准朝向不同的其他朝向，需定做)：

00-气嘴标准朝向(与电机同向，角度=0°(默认不写))

09-在气嘴标准朝向基础上顺时针旋转90°；

18-在气嘴标准朝向基础上顺时针旋转180°；

27-在气嘴标准朝向基础上顺时针旋转270°。

【注意】：选配非标准朝向泵头后产品，负压可能降低5-10kPa。

6、版本对比：

F31系列目前根据不同电机配置、品控要求的不同等分为3个版本：简化版(简称J)、标准版(简称B)、品质版(简称P)；订购时，请一定注明具体版本后缀及代码！具体区别请见：各种版本对比；

7、【实例说明】：

(1)F31L1-AH4ES-PB4：代表微型气泵F31系列大流量版本接软管、单泵头，直流无刷电机A型、H4宝塔气嘴；EPDM隔膜和单向阀、PPS泵头；PWM调速控制，标准版，24V DC供电，气嘴默认朝向。

(2)F31V1-AI8HS-PB2：代表微型气泵F31系列高负压版本内螺纹、单泵头，直流无刷电机A型、Rp 1/8圆柱内螺纹接头；EPDM隔膜、FKM单向阀和密封、PPS泵头；PWM调速控制，标准版，12V DC供电，气嘴默认朝向。

(3)F31L1-AH4KV-PB4：代表微型气泵F31系列大流量版本耐腐MAX、单泵头，直流无刷电机A型、PTFE隔膜和密封，FFKM单向阀，PVDF泵头(含H4气嘴一体成型)，PWM调速控制，标准版，24V DC供电，气嘴默认朝向。

(4)F31P1-AP6HS-PB418：代表微型气泵F31系列高正压版本快插接头、单泵头，直流无刷电机A型、PC6快插接头；EPDM隔膜、FKM单向阀和密封、PPS泵头；PWM调速控制，标准版，24V DC供电，气嘴与默认朝向相反。

8、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

9、表中峰值流量特指用是指用去掉了针型阀的玻璃转子流量计测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)；

10、【体积、接管】

1)泵包容尺寸(默认气嘴朝向，长×宽×高，单位mm，更多不同接头尺寸详见二维尺寸安装图)：

(1)F31(配H4宝塔接头)：73.5×37.5×74(含减震脚)；

(2)F31(配P6快插接头)：约59×37.5×80.5(含减震脚)；

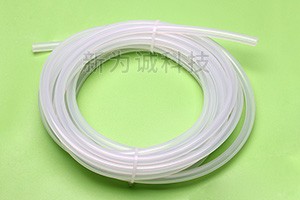

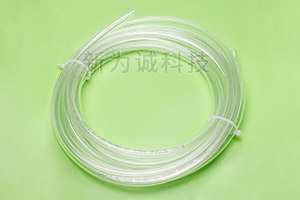

2)建议接管(mm)：默认H4宝塔接头建议配φ4xφ8mm硅胶管；其他接头详见《气嘴选项》。

3)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

版本说明

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

产品寿命测试说明：

1、满载寿命测试工况：

(1)F31P1完全封堵泵排气口，抽气口直通大气，使泵工作在MAX压力工况下，24小时不停机连续运转；

(2)F31L1/V1完全封堵泵进气口，排气口直通大气，使泵工作在MAX负压工况下，24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源：新为诚公司、原材料供应商实验室。

工况

1、环境：工作环境温度：0℃ ～ 40 ℃(注意：不是50℃，无结露)；

工作环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质气体允许富含水汽，非耐腐型必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分、粘性；耐腐型号不含颗粒(包括禁止含有冰粒等固体颗粒)、油分、粘性；不得让固体异物进入泵内！

该系列产品按可承受的介质温度分为常温介质型、高温介质1型和高温介质2型3种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如F31L1-AH4FS-PB4GJ2。

选型注意

1、负载：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型气泵无刷电机版本，属于低电磁干扰产品。

3、真空度值越小抽吸能力越强，详见微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

气嘴选项

配置选项

噪音

(1)虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(2)当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

F31-A无刷标准版-直流无刷电机的接线

【警告】

禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

1、F31-A无刷标准版信号定义：

1)本产品配置的电机引线有5条，接线及使用说明如下表。

2)如果无需调速和转速反馈，可以按如下接线：

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

2、逻辑接线图

此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！

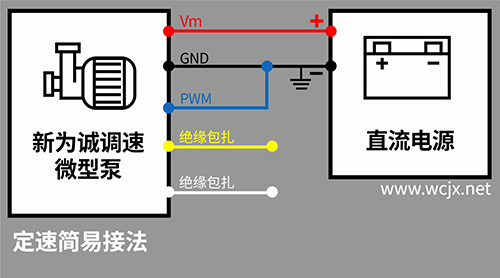

(1)定速简易接线法：

说明：若无需调速和转速反馈，红线接电源正极，黑、蓝线接电源负极；黄、白线绝缘包扎，泵将以额定MAX转速工作。

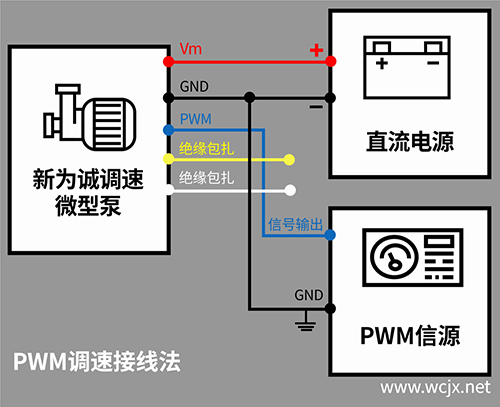

(2)PWM调速接线法

说明：当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接蓝色PWM输入线，并将PWM信号源地与直流电源地进行连接，黄、白线绝缘包扎。

调速控制接线实例1：

对F31x1-Axxx-PBx(简称F31A)进行PWM调速，但无需FG反馈：

1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20kHz；

2)信号发生器正极接F31A泵的蓝线、负极接黑线(电源负极，地)；

3)初始低电平占空比≥80%为宜(过低可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高——电机转速跟低电平的占空比成正比)；

4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

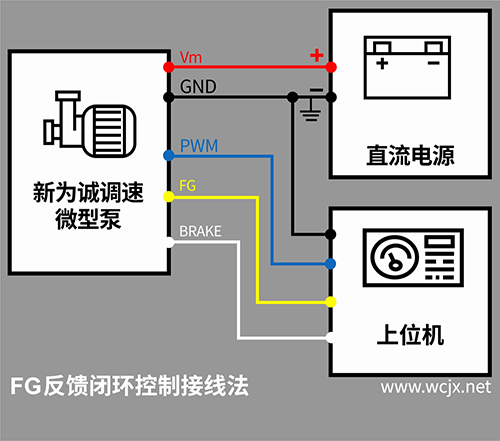

(3)PWM调速、FG反馈、BRAKE启停控制：

说明：当需要使用PWM调速功能、BRAKE启停控制、并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器(MCU、PLC、上位机等控制器)，将信号源输出连接蓝色PWM输入线，并将PWM信号源地与直流电源地进行连接，黄色FG反馈信号输出线再接入上位控制器的FG信号输入端，白色BRAKE启停控制接入控制器。

调速控制接线实例2：对F31A进行BRAKE启停控制(接线前，泵必须处于断电状态)：新为诚微型泵

1)前面PWM调速步骤同“调速接线实例1”；

2)白色BRAKE线，可以接一个开关，默认与黑线断开(悬空状态)，此时泵处于运转状态；当想让泵停机时，接通开关，白线从悬空(默认运转)，变成与黑线连通(相当于接地0V)，泵就停止运转，再断开开关，泵又运转......从而达到“仅用一根线就能控制泵启停的目的”......

安装说明

1、泵体直立安装与固定

1)震动敏感场合——标配减震脚安装

(1)新为诚出厂时，赠送4个Z字型橡胶脚，通过赠送的ST3*8自攻螺钉，已预装在泵体上；

(2)需通过减震脚，将泵安装在固定台面或设备机箱上时，客户可自配合适3mm螺钉(如ST3自攻螺钉/M3螺钉)，穿过Z字型橡胶脚另一端φ3通孔(厚度约4mm，有弹性)安装；

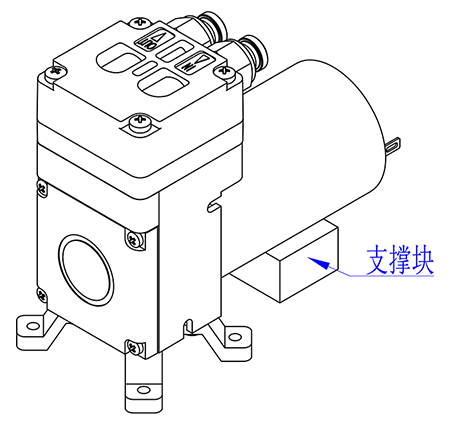

(3)请将带背胶的橡胶支撑块(赠送)，安装在电机下方(不带胶一面接触电机)，参考下图1：

图1

2)空间狭小场合——利用F31泵体底部预留的安装孔安装

(1)不安装Z字型橡胶脚节省空间；采购前请提前说明，新为诚随货会只发橡胶脚+螺钉，不安装在泵体上；不能拆卸已安装好的Z字橡胶脚！反复拆卸易导致泵体螺钉孔滑丝，可能导致免费质保失效！

(2)泵底部已预留4个安装孔，客户需自配ST3.0规格自攻螺钉(螺钉螺纹长度L≤5+δ安装板厚)，穿过安装板安装。

例：当安装板厚δ=2mm时，自攻螺钉螺纹应选择长度L≤7mm的(不宜过长，避免钻穿泵体安装孔导致漏气)！

在标准螺钉规格中，有4.5、6.5、9.5mm螺钉可供选择，建议选择较长的螺钉(实际中存在6、8、10mm长度)可用。

2、泵体侧面安装与固定

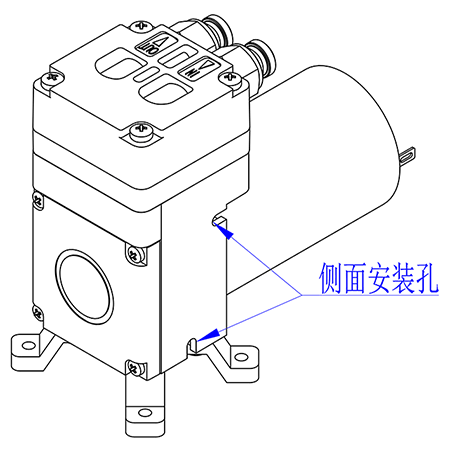

F31泵体预留了2处侧面安装螺栓位，支持泵体通过侧面安装外六角螺栓“放倒”或“垂直”安装，参考下图2：

图2

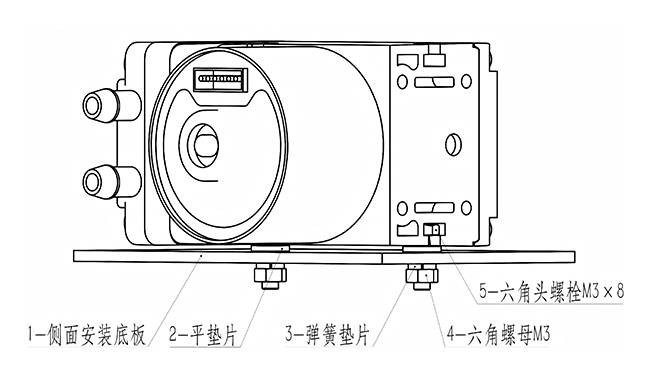

1)安装步骤：将M3*8六角螺栓分别放入泵侧面安装孔，加入平垫片，穿过安装板通孔，再添加弹簧垫片，最后用M3六角螺母锁紧即可。安装示例如下图3：

图3-F31底视图

2)M3六角头螺栓螺纹长度推荐：L≥6+δ安装板厚

举例：因弹垫厚度+平垫厚度+板厚+螺母厚度=0.8+0.5+2+2=5.3mm，所以取近似值6mm；当安装板厚δ=2mm时，六角螺钉应选择螺纹长度L≥8mm；在标准螺钉规格中，有6mm、8mm、10mm、12mm等的螺钉可供选择，建议选择较长的螺钉。

3)【注意】

(1)侧面安装所需：六角螺钉、螺母、平垫片、弹簧垫片等安装配件，需客户自配，以上仅为举例说明。

(2)客户需根据实际使用中的安装板厚度不同，自行购买足够长度的对应规格螺钉，若长度不够可能导致无法使用，特此说明！

3、特别注意：泵体顶部(远离橡胶脚安装端)已上有4个紧固螺钉，严禁拆卸或拆下用于安装固定，否则造成漏气等损坏，将失去免费质保！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

4.配套管路元件及容器必须有足够的强度，确保人身安全！

5.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

6.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

7.接触者应采取防静电措施！

8.请严格按照该说明书要求操作！

三维示意图

1、微型气泵F31-A无刷标准版(默认H4宝塔接头)-外形尺寸图(以下图示单位：mm)

2、微型气泵F31-A无刷标准版(收费定做I8/P6接头)-外形尺寸图(以下图示单位：mm)

安装说明：

1、泵上螺钉不可拆卸，容易损坏；

2、安装孔为自攻螺钉孔，不易反复拧紧、拆卸，不然会导致安装松动、不可靠。
