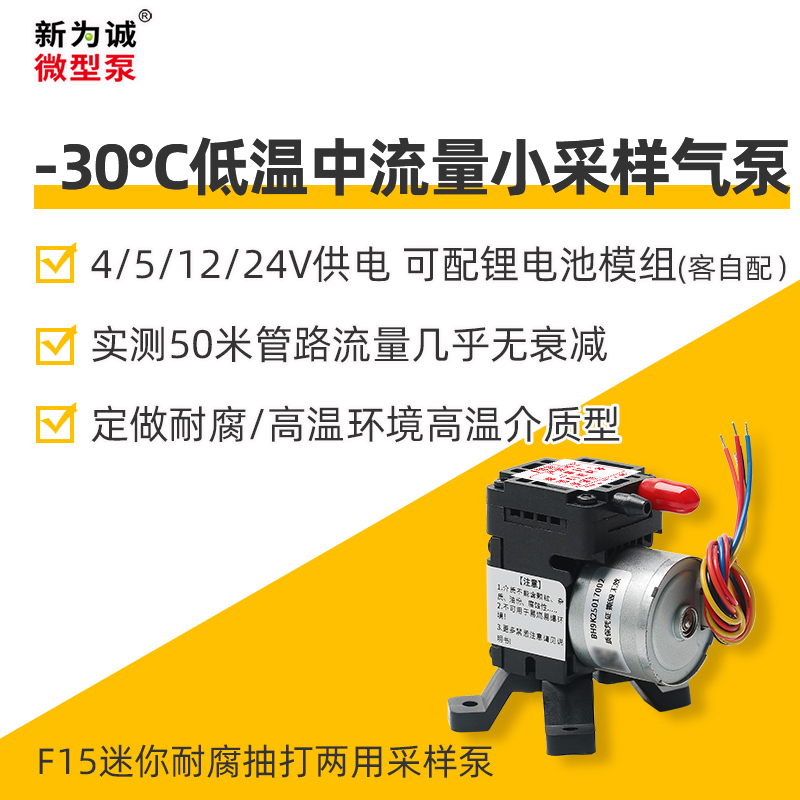

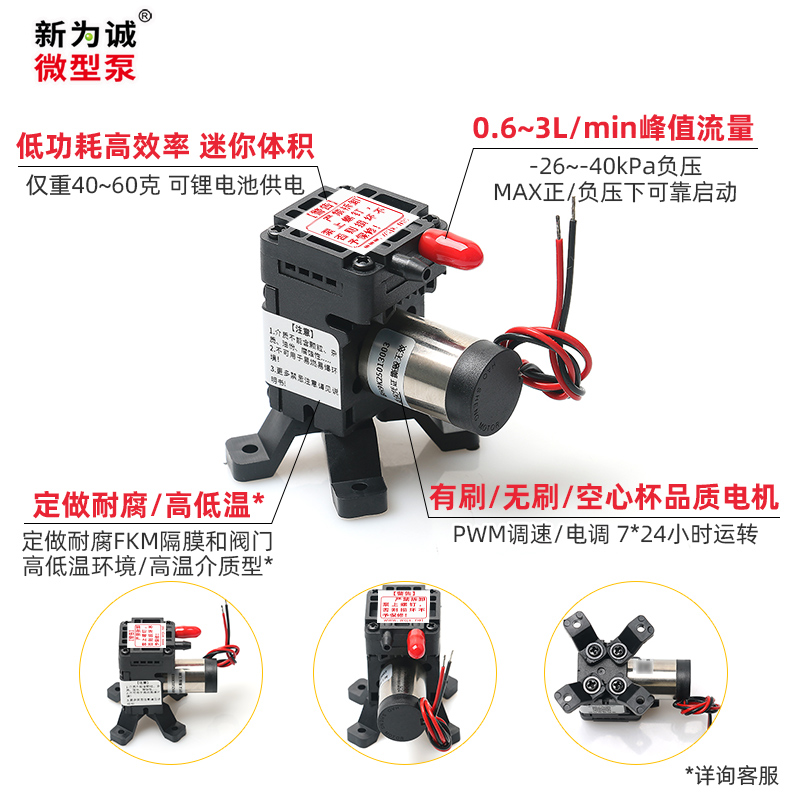

低温微型气泵

1、【性能优势】

1)低功耗高效率优势：新为诚F15系列，普遍电流功耗较低，特别是F15-D型，采用空心杯有刷电机，专为电池供电等低能耗设计！额定电压4V，可在2-5VDC下工作，并在0.2W@2V的很低运行功耗下，达到0.6L/min的高流量，目前行业内较罕见！

2)F15系列，可全压力范围持续运行，MAX正压或MAX负压下重启，轻松拿捏！

3)可搭配锂电池供电模块、实现移动、野外充电、供电(详询客服)；

2、【成本、寿命优势】

1)既有低成本(大批量才100多元/台)、寿命适中的有刷版F15C1-C，也有长寿命、高可靠性无刷版F15C1-A、大流量的F15C1-B；

2)还有快速响应、高精度空心杯有刷电机版F15C1-D可选；

不论您是看重成本体积、寿命可靠性、低功耗低电流等，总有一款适合您(寿命值详见后面)！

3、【定做优势】

1)定做耐腐FKM隔膜和阀门；

2)定做高温环境型/高温介质型：前者在MAX60℃高温环境稳定可靠运行；后者MAX可耐100℃以上高温介质；

3)定做低温环境型：可在-30～0℃或-20～0℃低温环境运行；

4、【场景优势】

1)气体检测、采样分析：

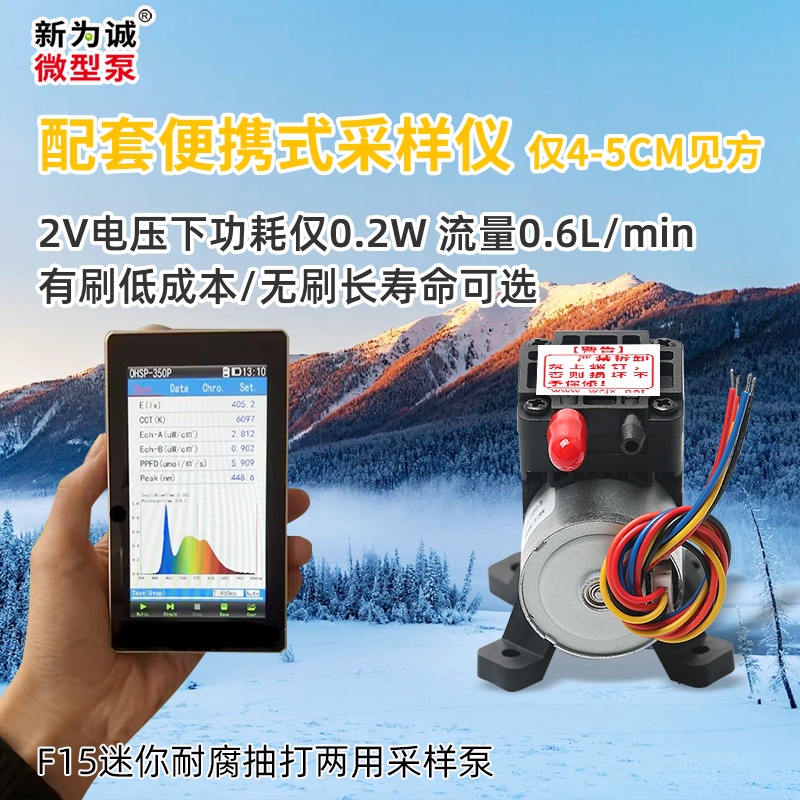

(1)专为低功率场合优化，特别适合配套气体检测设备生产厂家，例如电池供电、流量3L/min以内便携式采样仪等；

(2)若检测、采样腐蚀性气体，还可定做FKM氟橡胶材质；

2)气体远距离传输、气体循环：气密性良好，具备很低的气体泄露率，可用于气体运输和循环。实测经过50米的管路进行传输，F15几乎没有流量衰减(简单管路，不考虑其他负载...)；

5、新为诚抽打两用微型气泵F15，系微型气泵F17/F24D，微型真空泵V17/V24D系列升级品及替代品，迷你体积仅不足4CM见方、重约40克，属于工业级迷你微型气泵；

6、新为诚F15，峰值流量1.4～3.0L/min，平均流量0.8～1.5L/min，MAX负压：-26～-40kPa，MAX正压：28～40kPa，均优于17/24D系列；且气密性、参数一致性比17/24D更好！

7、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

8、抽、排气端可带大负载，甚至堵死也属于正常工作；无刷版对控制电路几乎无干扰！

各版本优点

迷你微型气泵F15，充分考虑客户需求，推出无刷标准版、有刷简化版、空心杯有刷低电流版、还可定做耐腐型号：

1)无刷标准版(F15-A/B)：配备12V/5V品质无刷电机，电机寿命可达15K小时，满负载下连续运转寿命≥8K小时，非常适合频繁起停或长期连续运转工况！还支持PWM调速、FG电机转速反馈，一台F15可满足多个不同参数场景；

2)有刷简化版(F15-C)：配备品质有刷电机，电机寿命可达3K小时，满负载下连续运转寿命≥2.5K小时！支持电机电压调速或客自配H桥控制电路实现PWM调速、频繁启停、堵转、过流保护等......(详询客服)！让看重成本的客户，也可享受中流量正负压带来的便利和性能；

3)空心杯无刷低电流版(F15-D)：配备4V品质空心杯有刷电机，电压范围广(可在2-5V区间宽电压工作)，低功耗，功率低至 0.2W，非常适合电池供电的便携设备...空心杯电机的好处：无铁芯转子，减少额外能耗，效率高启动阻力惯性低，精度高，适于轻量化、高精度、快速响应场合，如工业机器人生产线、仿生义肢、数控机床、无人机飞行器、胰岛素泵等；

3)为降低客户研发测试成本，新为诚充分替客户考虑，现推出F15定做服务(详见上面定做优势)，1台也可以定做了，详询客服......

关键参数

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)F15C1-Axxxx-PB2应超过0.22A，例如 12V0.5A以上；

2)F15C1-Axxxx-PB5应超过0.32A，例如 5V1A以上；

3)F15C1-Bxxxx-PB2应超过0.58A，例如 12V1A以上；

4)F15C1-Dxxxx-MB1@4V应超过0.4A，例如 4V1A以上；

5)F15C1-Dxxxx-MB1@2V应超过0.25A，例如 2V1A以上；

6)F15C1-Cxxxx-MJ2应超过0.33A，例如 12V1A以上；

7)F15C1-Cxxxx-MJ5应超过0.68A，例如 5V1.5A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V2A/JF-5V2A电源。

3、电压允许范围：

1)无刷电机5V/12V型号：5V±10%，12V±10%；

2)有刷非空心杯电机5V/12V型号：5V(2～6V)，12V(8～16V)；

3)有刷空心杯电机4V型号：2～5V；

注意：不建议超电压工作，会让流量变大，但寿命缩短，有可能失去正常的免费质保！

4、【型号及代号说明】：

1)F—抽打两用微型气泵系列；15是内部编号；

2)C—小体积；

3)1—单泵头；2—双泵头(未来有才推出)

4)A—无刷电机A型(标准版默认标配)；B—无刷电机B型(标准版选配)；C—有刷直流电机(简化版默认标配)；D-空心杯有刷电机(简化版选配)；

5)H3—3mm宝塔接头(需选配，中低压场合，外接软管)；

6)EA—默认材质组合：EPDM隔膜、阀片及PA泵头；FA-FKM隔膜、阀片及PA泵头(耐腐材质组合)；

7)控制方式：M-有刷电机(含空心杯)电压调速控制(客户自配有对应功能的H桥电路才能实现)，P-无刷电机PWM调速控制；

8)版本简述：J—简化版，B—标准版；

9)工作电压：5-5V，2-12V DC，1-4V/2V DC等特殊电压，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V”

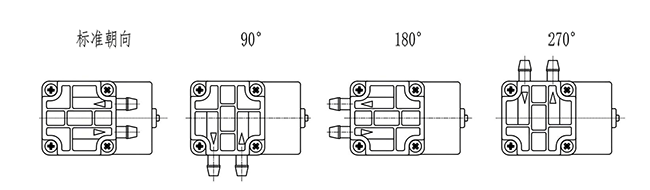

10)气嘴朝向XX(与标准朝向不同的其他朝向，需定做)：

00-气嘴标准朝向(与电机同向，角度=0°(默认不写))

09-在气嘴标准朝向基础上顺时针旋转90°；

18-在气嘴标准朝向基础上顺时针旋转180°；

27-在气嘴标准朝向基础上顺时针旋转270°。

【说明】：选配非标准朝向泵头后产品，负压不受影响。

11)特殊定做：如高低温环境型型/高温介质型/防爆型：

DH1：低温环境1型-20℃-0℃，不需加热器；DH2：低温环境2型-30℃-0℃；会配加热器；

GH：高温环境型0℃-60℃；

GJ1：高温介质1型0℃-80℃；GJ2：高温介质2型0℃-100℃(需定做成FA组合)；

FB:防爆型；

5、版本对比：

F15系列目前根据不同电机配置、品控要求的不同等分为2个版本：简化版(简称J)、标准版(简称B)；分别用对应“J”、“B”表明。订购时，请一定注明具体版本后缀及代码！！

6、【实例说明】：

(1)F15C1-CH3EA-MJ518：代表高性价比微型气泵F15，偏重小体积、单泵头，有刷电机，外径3mm宝塔接头；EPDM隔膜、阀片及PA泵头；不调速或电压调速控制(需客自配H桥电路)，简化版，5V DC供电，气嘴顺时针旋转180°；

(2)F15C1-BH3FA-PB2DH2：代表小体积迷你F15，单泵头，B型无刷电机(F15系列中流量MAX)，外径3mm宝塔接头；FKM耐腐隔膜、阀片及PA泵头；PWM调速控制，标准版，12V DC供电；耐低温环境-30℃-0℃；

(3)F15C1-DH3EA-MB1：代表低功耗正负压微型气泵F15，单泵头，空心杯有刷电机，外径3mm宝塔接头；EPDM隔膜、阀片及PA泵头，电压调速标准版，4V DC供电；气嘴默认朝向(还可2V DC供电下，兼顾低功耗0.2W，达到平均流量0.6L/min，行业同类产品中流量MAX！详见上面参数表)。

7、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

8、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

9、【体积、接管】：

(1)抽、排气嘴尺寸(mm)：ø2(内孔)×ø4.3(外径)，接口形状：直插式(抽、排气嘴一样)；

(2)建议接管(mm)：ø3×ø6硅胶管；重量：详见参数表；

(3)抽排气嘴一样(但有三角形方向指示和IN、OUT标识区分)，盖有红色防尘帽，请使用前取下。

版本说明

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(3)温馨提示：简化版无转速反馈功能，也无法匹配现有调速器，如需调速功能请选择功能更多、寿命更好的标准版或品质版。

可靠性寿命说明

产品寿命测试说明：

1、满载寿命测试工况：抽气口直通大气，封堵泵排气口，排气压力调节为MAX输出压力，使泵长期连续运转；

2、.空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、*代表设计样机参数，正式产品寿命正在测试中；

6、实验数据来源：新为诚公司、原材料供应商实验室。

工况环境

1、该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。 低温环境型、高温环境型需定做并特别注明，如F15C1-Axxxx-PB2DH2。

工作环境的相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质气体允许富含水汽，非耐腐型必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分、粘性；耐腐型号不含颗粒(包括禁止含有冰粒等固体颗粒)、油分、粘性；不得让固体异物进入泵内！

该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如F15C1-xxxFA-PB5GJ2。

选型注意

1、泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型气泵无刷电机版本，属于低电磁干扰产品。

3、真空度值越小抽吸能力越强，详见微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

配置材质

噪音

1、虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

2、当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

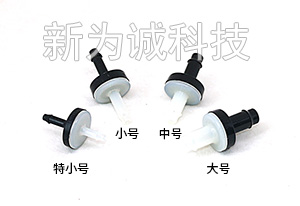

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

1、压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，其他版本如以此做为参考，误差范围可能更大，不作为产品验收依据！

2、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

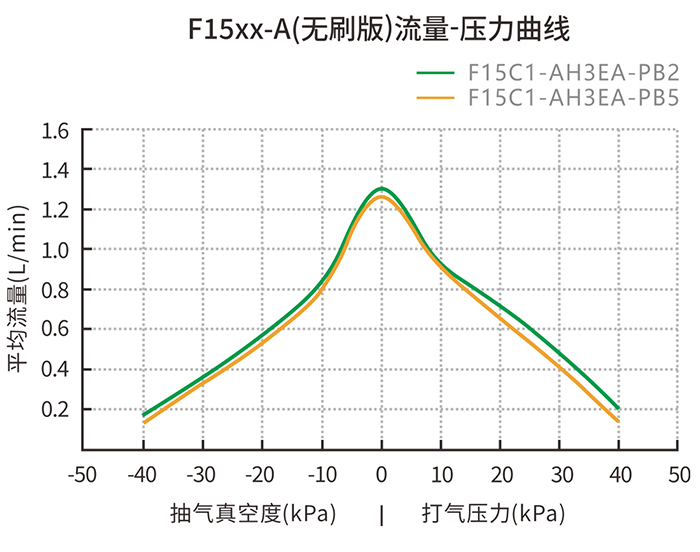

(1)F15xx-A(无刷版)流量-压力曲线

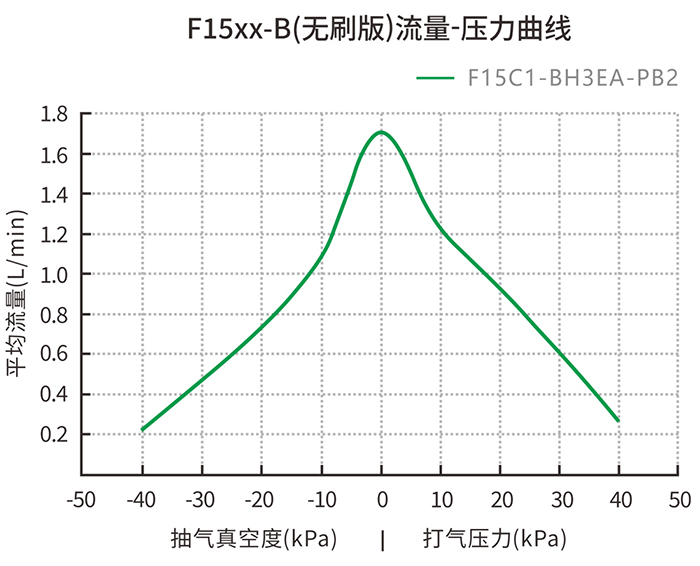

(2)F15xx-B(无刷版)流量-压力曲线图

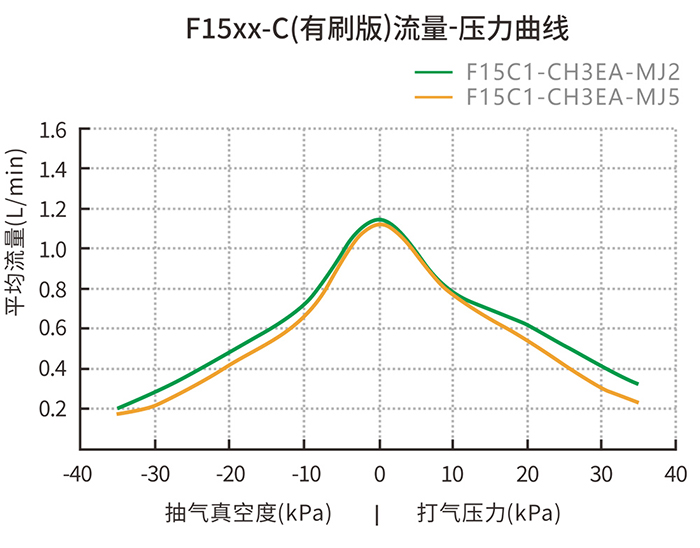

(3)F15xx-C(有刷版)流量-压力曲线图

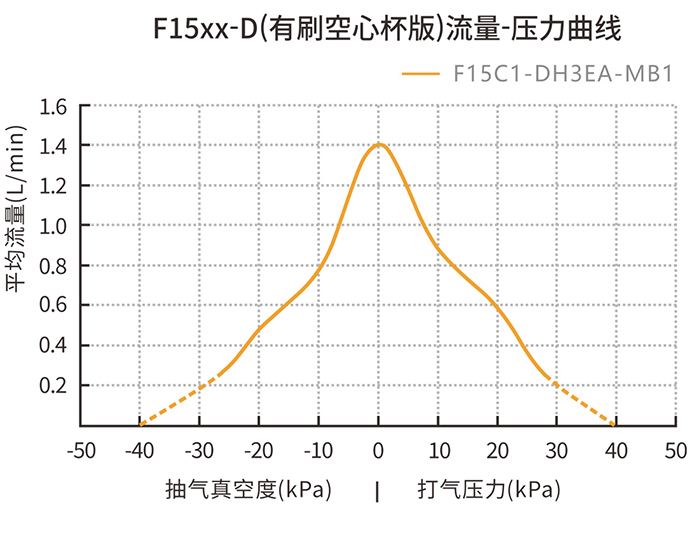

(4)F15xx-D(有刷空心杯版)流量-压力曲线图

启动电流曲线

启动电流曲线在抽气口和排气口直通大气的工况下测得，不同微型泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。

暂无

F15直流有刷电机接线

1.接线示意图

说明：电机引线红线连接直流电源正极，黑线连接电源负极。

2.信号定义

说明：

直流电源需要具备足够输出功率，功率不足时泵可能启动失败，或无法达到额定压力。

3.F15配置直流有刷电机的调速与控制

1)直流有刷电机可通过调节电机输入电压，对电机转速进行控制，当采用电机电压进行调速时，通常是“降电压降转速”；而不是“升电压升转速”！输入电压不可超过电机额定电压，否则将导致电机提前损坏，可能失去免费质保！

2)当泵工作在低于额定电压状态下带负载工作，或者工作在管路压力超过额定压力的工况下工作，可能由于负载过大导致堵转或启动失败；发生堵转后应立即切断供电，避免电机烧毁！强烈建议在供电线路中，加入具备堵转/过流保护的电路模块，以避免电机损坏；

3)当需要气泵频繁启停，或者需要通过PWM信号对直流有刷电机进行调速控制时，建议在电源和泵的电源中间，加入H桥驱动模块(需有对应功能)，用于保护电源及进行PWM调速；选用具备堵转和过流保护的H桥驱动模块，可以进一步保护气泵避免意外损坏。

【特别注意】

1)堵转会导致电机电流大幅上升并发热烧毁，配置有刷电机的型号需避免可能导致堵转的工况，或安装堵转/过流保护模块以保护电机避免烧毁！

2)常见堵转/过流保护模块：

(1)保险丝(至简方式：根据额定电流2-3倍选择)；

(2)带保险丝的H桥驱动模块(有PWM功能还可PWM调速)。

F15配置A型无刷电机的接线

1.信号定义

2.如果无需调速和转速反馈，可以按如下接线：

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

3.逻辑接线图

此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！

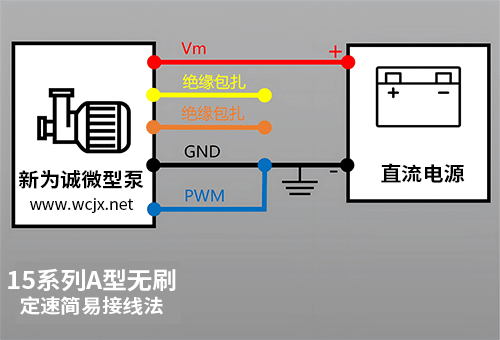

(1)定速简易接线法

说明：若无需调速和转速反馈，红线接电源正极，黑、蓝线接电源负极；黄、橙线绝缘包扎，泵将以额定MAX转速工作。

(2)PWM调速接线法

说明：当需使用PWM调速功能时，需使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄、橙线绝缘包扎

调速控制接线实例1：

对F15xx-Axxx-PBx(可简称F15A，A代表A型无刷电机)进行PWM调速，但无需FG反馈：

1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在15kHz；

2)信号发生器正极接F15A泵的蓝线、负极接黑线(电源负极，地)；

3)初始低电平占空比≥80%为宜(过低可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高——电机转速跟低电平的占空比成正比)；

4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

(3)PWM调速、FG反馈(闭环控制)接线法

说明：当需使用PWM调速功能，并通过FG信号监控泵运转情况或进行闭环反馈控制时，需使用支持PWM信号输出、FG信号输入的上位控制器(MCU、PLC、上位机等控制器)，将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，橙色线绝缘包扎，黄色FG反馈信号输出线缆再接入上位控制器的FG信号输入端，通过上位机检测FG信号监测电机转速，并控制PWM信号输出进行闭环转速控制。

F15配置B型无刷电机的接线

1.信号定义

2.如果无需调速和转速反馈，可以按如下接线：

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

3.逻辑接线图

此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！

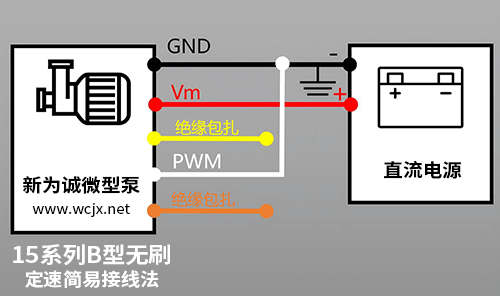

(1)定速简易接线法

说明：若无需调速和转速反馈，红线接电源正极，黑、蓝线接电源负极；黄、橙或灰线绝缘包扎，泵将以额定MAX转速工作。

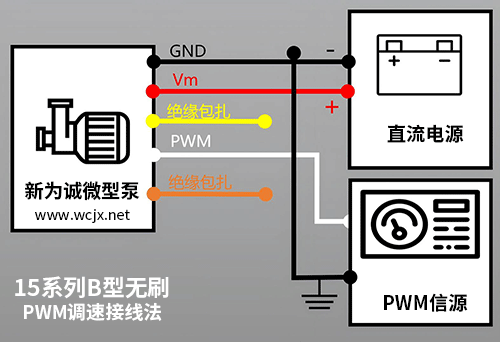

(2)PWM调速接线法

说明：当需使用PWM调速功能时，需使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接白色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄、橙或灰线绝缘包扎，此时可通过PWM信号对电机转速进行开环控制。

调速控制接线实例2：

对F15xx-Bxxx-PBx(可简称F15B，B代表采用B型无刷电机)进行PWM调速，但无需FG反馈：

1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在25kHz；

2)信号发生器正极接F15B泵的白线、负极接黑线(电源负极，地)；

3)初始低电平占空比≥80%为宜(过低可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高——电机转速跟低电平的占空比成正比)；

4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

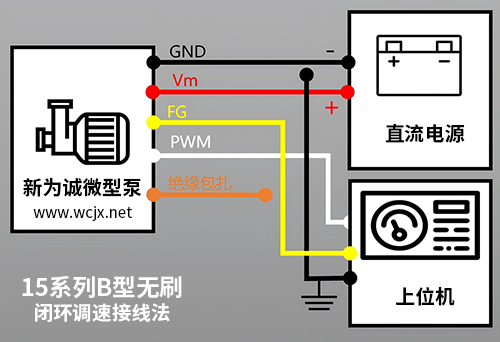

(3)PWM调速、FG反馈(闭环控制)接线法

说明：当需使用PWM调速功能、通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器（MCU、PLC、上位机等控制器），将信号源输出连接白色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄色FG反馈信号输出线缆再接入上位控制器的FG信号输入端，通过上位机检测FG信号，监测电机转速，并控制PWM信号输出进行闭环转速控制。

安装说明

1、泵体直立安装与固定

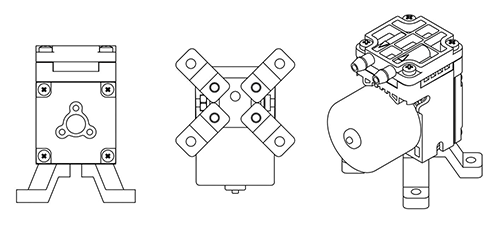

(1)震动敏感场合—选配新为诚减震脚安装，可选用M3*6*7平尾自攻螺钉进行安装，安装参考下图：

(2)一般场合—利用泵体预留安装孔安装；泵的底部预留四个安装孔，可用M3*(T+4)平尾带垫自攻螺钉安装，T为安装材料厚度；例如：板厚2mm，则选用M3*6*7平尾自攻螺钉安装。

2、泵体侧面安装与固定

本品泵体侧面预留了M2.5六角螺母/螺钉安装位，支持泵体直立安装或通过侧面安装螺母放倒安装，可根据需求选择螺钉长度。

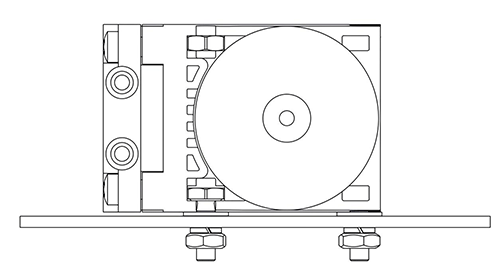

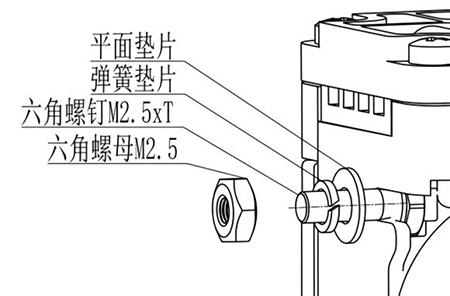

(1)安装时需将螺钉或螺母先安装在泵侧面安装孔位置，再依次加入2.5*5*0.5平面垫圈、M2.5弹簧垫圈，最后用M2.5六角螺母/螺钉固定即可。安装示例如下图：

例：

当安装板厚δ=2mm时，六角螺钉应选择长度L≥6mm。

(弹垫厚度+平垫厚度+板厚+螺母厚度=0.8+0.5+2+2=5.3mm)

在标准螺钉规格中，有6mm、8mm、10mm、12mm等的螺钉可供选择，建议选择较长的螺钉。

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.焊接电机引线时必须迅速，否则高温会损坏电机。

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.抽取有毒有害、腐蚀性、生物危害性及其他危险介质前，需对泵的密封性进行测试和周期性例行检查，或进行二次密封以确保安全。

7.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护！接触者应采取防静电措施！

8.请严格按照该说明书要求操作！

9.在进行彻底的无害化处理前，我司基于员工人身安全保护和社会安全理由，不接受抽取过可对人身危害造成威胁的有毒、有害、腐蚀性产品的返厂维修服务，如有相关产品维修需求，请签署无害化声明表并与我司提前联系！

三维示意图

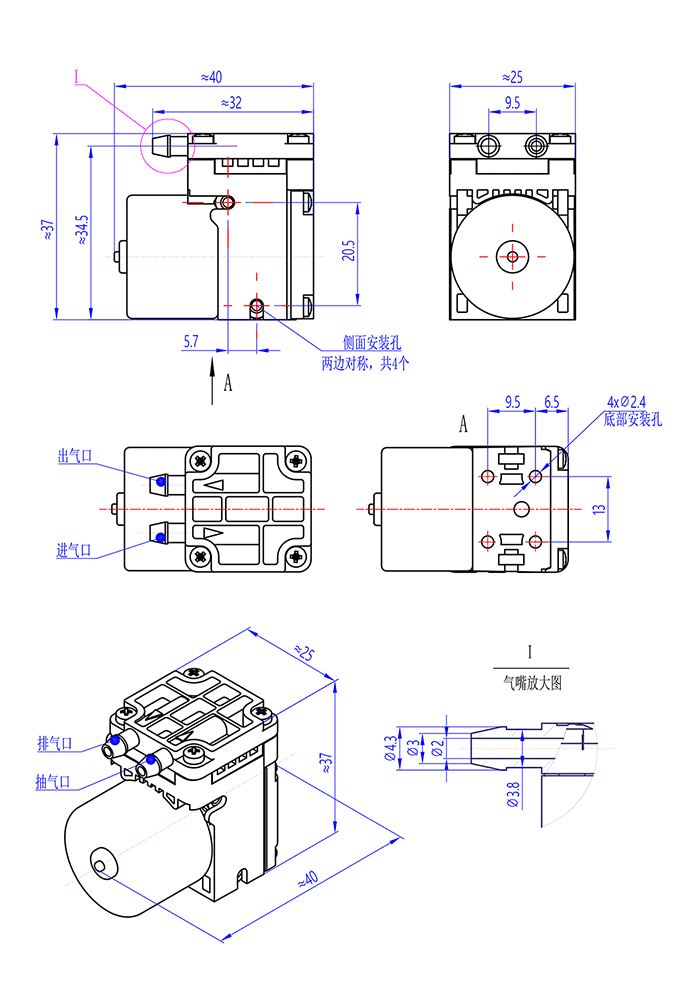

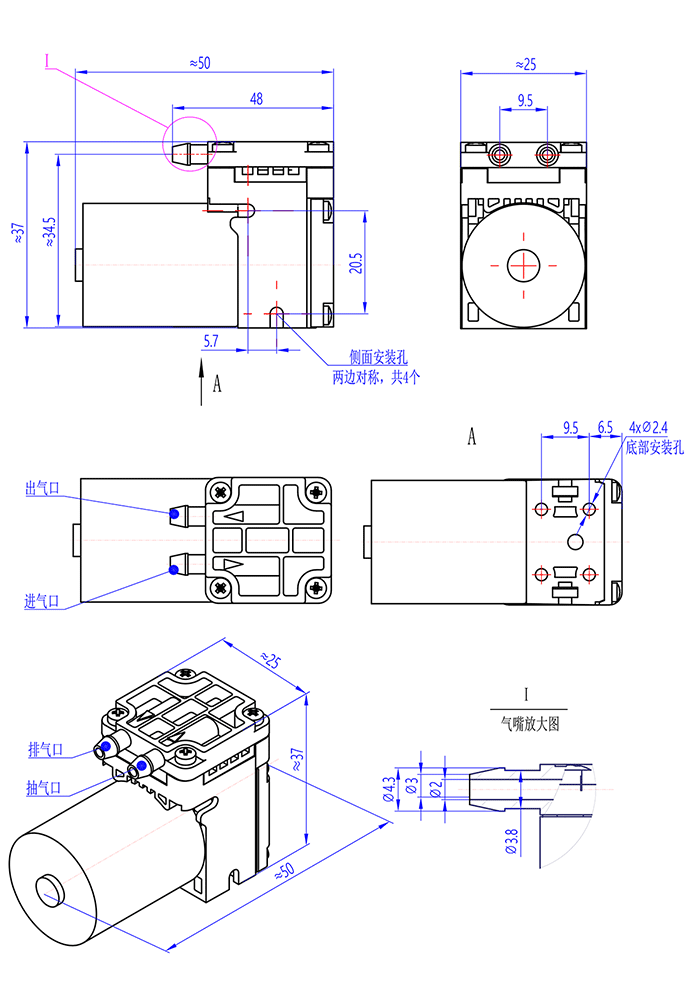

1、F15xx-A/B无刷版两用微型气泵-外形尺寸图(以下图示单位：mm)

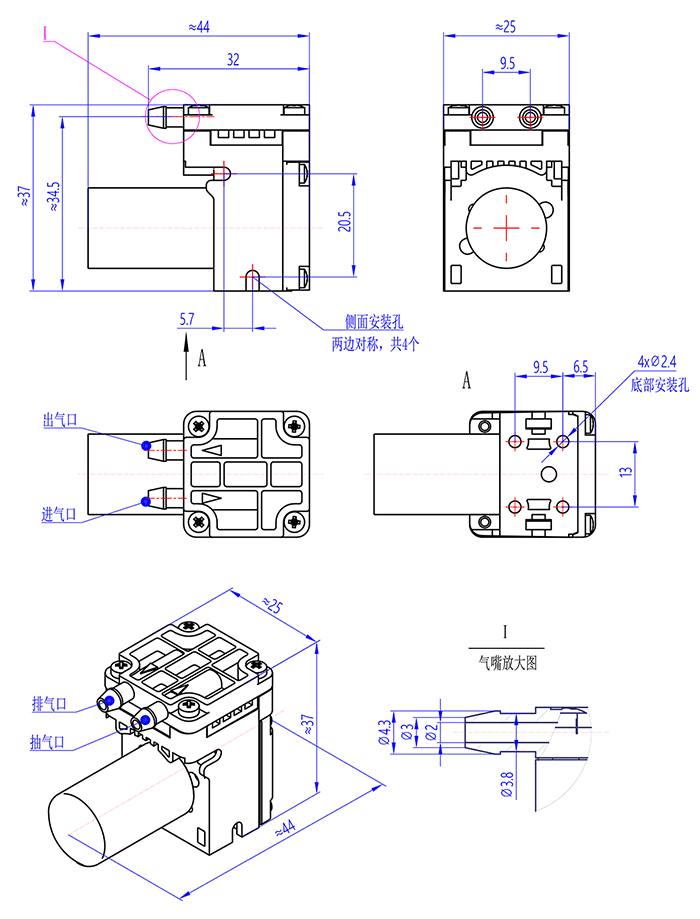

2、F15xx-C有刷版两用微型气泵-外形尺寸图(以下图示单位：mm)

3、F15xx-D有刷版空心杯型两用微型气泵-外形尺寸图(以下图示单位：mm)

安装说明：

1、泵上自带的螺钉不能拆卸，会损坏泵；

2、安装孔为自攻螺钉孔，不宜反复拧紧、拆卸，不然会导致安装松动、不可靠，客户不一定要用到该螺钉，所以随泵配送有2颗安装自攻螺钉，出厂默认不安装。
