小型高压气泵

1、【更低成本更高性能】

1）FYF交流型系列，系新为诚第2款220V小型高压气泵系列，在原来广受欢迎的AC-A/B/C系列上，根据客户反馈和技术总结等，推出的chao大流量、chao高正压、高负压交流小型活塞气泵！

2)FYF可提供chao大流量：243～28LPM(14～1.6立方/小时)，chao高正压：1000～700kPa(1～0.7MPa)，大负压：-85～-83kPa，属目前新为诚抽打两用微型气泵中，流量MAX、正压MAX、负压较大产品！

3)行业内220V交流小型气泵(小型空压机)，要么是大流量高负压的，要么是大流量高正压的，但类似FYF这种同时兼具大流量、高正压、高负压的小型气泵，几乎没有！

2、【重量、体积、寿命优势】

1)FYF系列活塞小型气泵，tupo传统交流电机、直流电机限制(交流电机气泵一般不能做得太小、而直流电机气泵正压、流量等又不能做得较大)，兼顾大流量高压力高负压，MIN一款重量仅1.5公斤，大部分型号都在9公斤以下，但在同等参数下，重量、体积都远小于普通空压机；成本、便携、能耗、体积等方面更具优势，总有一款适合您！

2)FYF属工业级小型活塞式高压气泵，结构强度高，主体材质为不锈钢、铝，选用优质铜线电机和部件，可在额定压力下7x24小时连续运转(寿命＞7000小时)！

3、【场景优势】

1)气体转移、交换、曝气：快速气体采集、交换、搅拌混合等场合，如远距离在线气体采样(流量衰减较大)、较深液面下曝气、克服传输气路中较大阻力等场景；

2)工业自动化：

(1)替代空气发生器(耗气量大成本高)用于流水线真空吸附：如接较多吸盘，吸附贵重玻璃等；可配合自动控制实现高效吸附、释放...

(2)替代中小型空压机，作为高压气源，气动驱动机器人机械臂等；

(3)替代中大型含油真空泵，流水线工件批量检漏、快速充气、增压等；

3)医疗行业：医疗活检与旋切系统、麻醉设备、负压引流装置、呼吸机中的气体传输，典型应用：医疗废液处理中的抽吸组织液(负压间接抽液体)等；

4)富氧机提纯、富氧新风系统、高原吸氧...

4、【买1送6或7】

1)FYF系列推广期买1(泵)送6或7个(配件)：

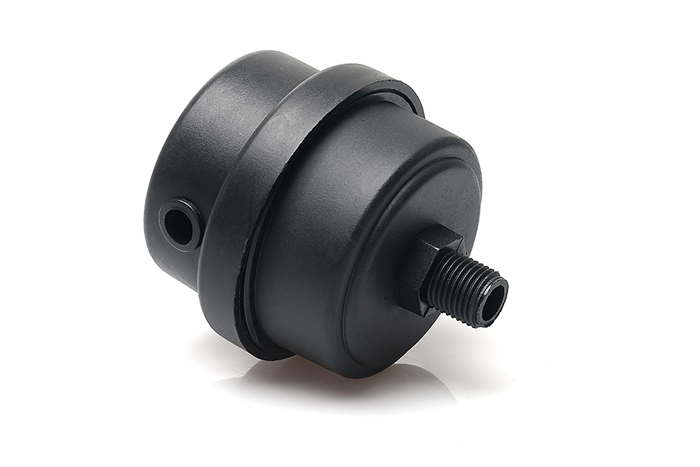

(1)交流型：大容量启动电容(交流型)、消音器、高弹性橡胶减震脚垫(中心金属柱支撑)、金属安全阀、金属三通、生料带...还可选配压力表、金属变径接头、快插接头等，让交流小型高压气泵使用更方便、安全，安装更牢固！

(2)直流型：驱动器、接线板，其余类似交流型...

2)FYF赠送金属配件可反复拆卸，不论接软管还是螺纹硬管，转换方便，坚固耐用，耐磨性高。

5、FYF内置过热保护，免费赠送金属安全阀，超出额定压力时自动泄压，优先保证安全性...

6、FYF交流型赠送电容，全部赠送电容安装座预先安好，走线规范整齐...

7、干式无油，不污染工作介质，免维护，不需像中大型真空泵还需定期添加真空泵油和润滑油、定期维护较麻烦！

8、交流型可直接供电，无需变压器或开关直流稳压电源；直流型可直接用蓄电池供电；使用方便，节约成本。



关键参数

【注意】

1、该系列直流型输入电压为12V/24V，交流型输入电压为220V/50Hz。电源电压不得高于额定电压的10%；交流型供电线路应采用漏电保护开关；

2、使用中，该小型空压机排气口的正压必须≤额定输出压力，否则由此引起的微型泵损坏(可能失去质保)或产生的后果，新为诚公司不承担任何责任！

3、*极限输出压力：仅代表该小型气泵的瞬间输出正压能力，不代表能安全的使用！

4、技术参数是在20℃、标准大气压101kPa的条件下的测定值；

5、如无特别说明，技术参数均是在25℃、标准大气压下的测定值。表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

7、泵体积、重量、噪音、电容、接口规格表：

【说明】

1)噪音测试：

(1)低噪音型，噪音在使用PU管将排气引出测试房间，且分贝计距离微型空压机2米的工况下测得，环境噪音约为35dB。

(2)非低噪音型，噪音均在小型空压机抽气口加消音器，排气口连接1米PU管，且分贝计距离小型空压机2米的工况下测得，环境噪音约为35dB。

2)电容：交流型电容，系免费赠送且出厂并已连接到位；如因意外导致损坏，紧急情况下需要替换，电容值必须一一对应(新为诚经过长期验证)，非紧急情况下请联系新为诚客服......

8、抽排气口标识：请见泵体上气流方向标签。

工况

1、环境：

1)FYF不能在室外日晒、淋水！工作场所应干燥、洁净、通风良好。

2)本产品无防水、防尘、防爆功能，不能在潮湿、易燃易爆、腐蚀性介质和多粉尘环境中使用；否则发生危险与新为诚无关，也不承担连带责任，敬请知晓！

3)环境温度： -10℃ ～ 50 ℃(无结露及固体颗粒：冰粒等)；环境相对湿度：≤75%(注意不是90%！)

2、工作介质：

1)允许介质温度：0℃～80℃(0度不结冰)；

请注意：因FYF为活塞式气泵，压缩比极高，故气体经过泵后温度会有较大升高；但不影响泵的正常使用等，介意者请勿购买！严禁抽取超过允许介质温度气体，特别是易燃易爆气体！

2)输送介质气体禁止含有液体、油、油雾、冰粒等固体颗粒；不得让液体、颗粒、粉尘等异物进入泵内，否则将损坏微型泵。

3)不可抽取有毒有害、易燃易爆气体！

选型注意

1、泵的抽气端可带大负载，甚至完全堵塞，均属正常工作，但抽气口施加的负载不能超过泵的MAX相对真空度(MAX负压)；

2、泵的排气端可在额定输出压力及以下(也即排气口的正压必须≤额定输出压力)长期工作，但不保证“一定能”在大负载下启动(比如抽气口启动前就有负压，或排气口启动前有正压，直流型号除外)！

3、负压越大抽吸能力越强，详见微型真空泵常识。

4、泵应该在抽排气口通畅的工况下开机(即启动前泵抽排气口不能被堵死等)，否则可能损坏泵或运行异常。

【安全警告】：

1、排气口必须连接随FYF赠送的安全阀！如果排气口被阻塞将产生很高的压力，配套管路元件及容器必须有足够的强度，确保人身安全！

2、排气口输出压力＞MAX安全输出压力，可能导致压缩机损坏及人身安全伤害；

【注意】：使用中，如因客户系统负载过大、管路容积过小等特性，造成FYF输出压力在“极短时间”内＞MAX安全输出压力，甚至超过极限输出压力；强烈建议在出气口“额外安装”3通，来旁路“缓冲罐”或“调压阀”(初期完全打开，后期压力不够可慢慢调小)！以保证FYF输出压力“缓慢”上升，避免压力上升过快，配套安全阀来不及反应泄压，造成的极高压力危险！

3、使用中，该小型空压机排气口的正压必须≤额定输出压力，否则由此引起的微型泵损坏(可能失去质保)或产生的危险后果，新为诚公司不承担任何责任！

4、该产品仅用于向需要气源的气动工具及设备抽、压气体。不得将该产品的压缩气体直接对人或动物排放；

5、严禁碰撞！机器应垂直放置于水平坚硬地面，应采取措施防止机器在运转状态下受到外力而移动，甚至发生安全事故！

关于散热

1、运转中或停机后请勿触摸高温部件，如主机、排气管等，以防烫伤；

2、如在通风不良处使用，客户应另外采取风扇等通风散热措施，以避免触发过热保护；

3、使用中，必须做好泵的散热工作，避免因散热不畅等，导致泵温升过高，否则易触发泵内置的过热保护。

4、如因环境温度过高、散热不充分、长时间大负载运行等工况导致泵温度升高至热保护阀值时，泵将自动断电停止工作；此为“过热保护”属正常现象，并非故障；但此时应切断电源，待电机冷却至常温后再通电，泵即可恢复正常工作。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

(1)FYF02580N-05G1AC交流活塞气泵压力-流量曲线

(2)FYF02580-05G1AC交流活塞气泵压力-流量曲线

(3)FYF04580-05G2AC交流活塞气泵压力-流量曲线图

(4)FYF05580-05G2AC交流活塞气泵压力-流量曲线图

(5)FYF08585-06G2AC交流活塞气泵压力-流量曲线图

(6)FYF09585-08G2AC交流活塞气泵压力-流量曲线图

(7)FYF13085-08G2AC交流活塞气泵压力-流量曲线图

(8)FYF24085-08G4AC交流活塞气泵压力-流量曲线图

参数曲线

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

(暂无)

注意事项

1.在泵的抽气端一定要使用随泵赠送的过滤器，阻挡固体颗粒进入泵腔，以免导致损坏。

2.机器应垂直放置于水平坚硬地面；

3.为了人身安全，建议供电线路采用漏电保护开关；

4.电源线导体截面积应不小于0.75mm2，且电线不超过30米范围内；

5.该产品仅用于向需要气源的气动工具及设备抽、压气体。不得将该产品的压缩气体直接对人或动物排放；

6.严禁碰撞！应采取措施防止机器在运转状态下受到外力而移动，甚至发生安全事故；

7.配套管路元件及容器必须有足够的强度，确保人身安全；排气口输出压力＞MAX安全输出压力，可能导致压缩机损坏及人身安全伤害；

三维示意图

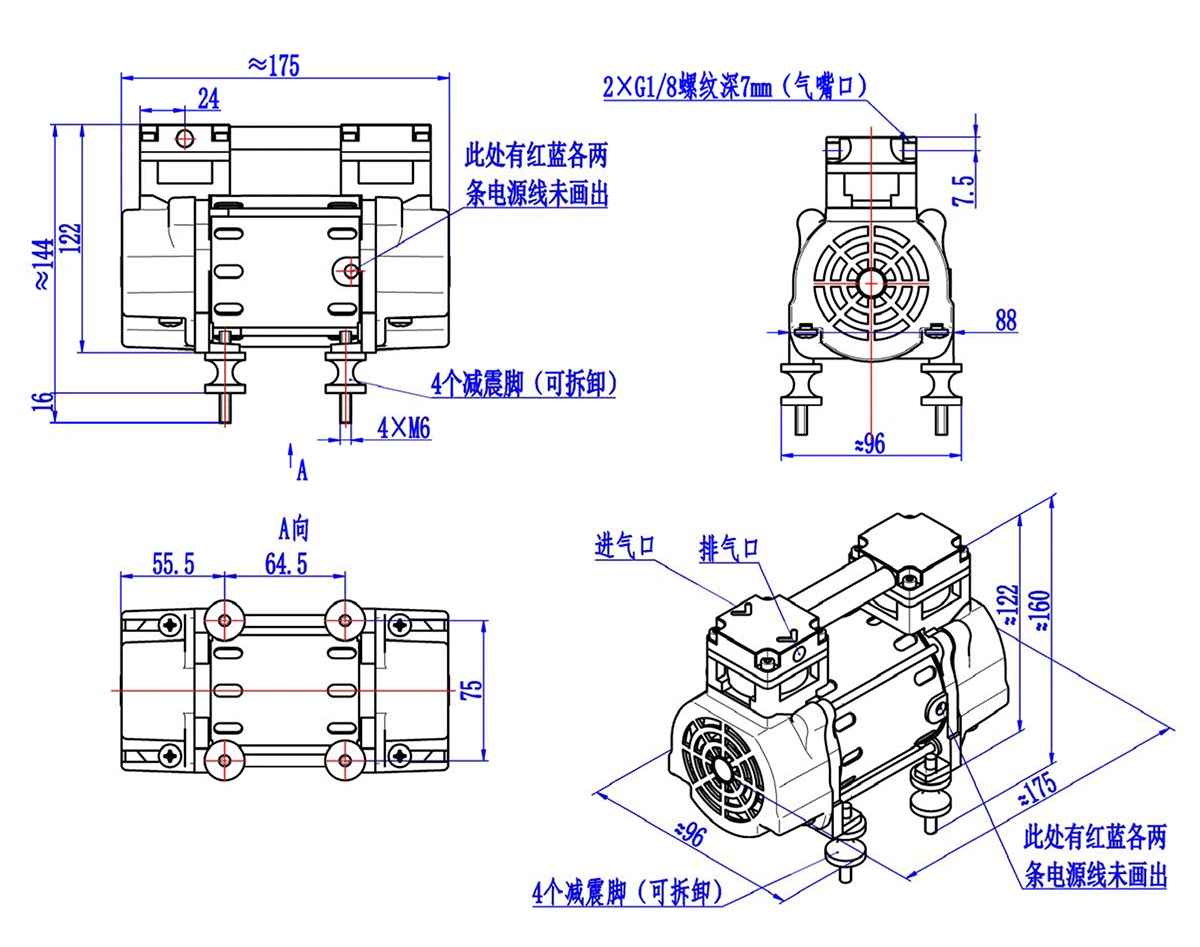

1、FYF02580N-05G1AC交流活塞气泵外形尺寸图(以下图示单位：mm)

2、FYF02580-05G1AC交流活塞气泵外形尺寸图(以下图示单位：mm)

3、FYF04580-05G2AC交流活塞气泵外形尺寸图(以下图示单位：mm)：

4、FYF05580-05G2AC交流活塞气泵外形尺寸图(以下图示单位：mm)

5、FYF08585-06G2AC交流活塞气泵外形尺寸图(以下图示单位：mm)

6、FYF09585-08G2AC交流活塞气泵外形尺寸图(以下图示单位：mm)

7、FYF13085-08G2AC交流活塞气泵外形尺寸图(以下图示单位：mm)

8、FYF24085-08G4AC交流活塞气泵外形尺寸图(以下图示单位：mm)

配件说明

该系列微型泵随货配件如下表：

FYF完整资料下载

https://pro5cd03c677-pic8.websiteonline.cn/upload/lygn.pdf
