关键参数

【参数说明】

1.开口流量：也叫“敞口流量”。

一般指水泵、液泵，特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下，不需要泵输出相应的压力来克服这种阻力)时，也即“敞口”、“开口”时，泵能提供的MAX流量。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，单位一般是“米”。

即泵在不加引水的情况下，能自动将水吸上来的MAX高度(泵抽水口距离待抽液面的垂直距离)。新为诚的微型水泵绝大部分都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距，这点请注意。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

3.MAX输出压力：也叫“MAX关断压力”。

泵运行过程中，排水端受到阻力或接了大负载，就会表现出输出压力，来克服这种阻力，当这个压力到了一定程度，为避免压力过大造成泵内部元件损坏，随机的压力保护开关就会启动，让泵停机(带有过压保护型号)或自动泄压(带有泄压保护型号)。此时的压力就叫泵的“MAX输出压力”。例如ASP2440N的MAX输出压力可达2.4公斤，就是泵排水口接近堵死时才能达到的压力，而排水口什么负载都没接时，是达不到这么高的压力的。

4.其他参数

进、出水口尺寸(mm)：

(1)泵体接360度旋转弯头时：

对外连接宝塔接头尺寸：ø6(内孔)×ø9.7(外径)，接口形式：倒宝塔(阶梯式)；

建议接管：内径＜9mm 的水管(如内径8mm外径14mm的增强型水管(要有弹性)、硅胶管等，并用新为诚赠送的卡箍固定，耐压能力要高于水泵MAX压力，以免爆管)；

(3)泵体不接任何接头，只是利用泵体自带接头时：

接头尺寸：ø5.9(内孔)×ø12.2(外径)，接口形式：直通内凹槽式(配有密封O型圈)；

建议接管：内径＜11mm 的水管(如内径10mm外径16mm的增强型水管(要有弹性)、硅胶管等，并用新为诚赠送的卡箍固定，耐压能力要高于水泵MAX压力，以免爆管)；

注意：需要高压力时，要配大于承受压力的水管，避免水管胀破，保证安全！

电源配备说明

新为诚直流水泵必须使用直流电源，所需开关直流稳压电源为选配件，客户需自行配备，也可从我公司购买定做好的电源。

开关直流稳压电源配备原则：

1.输入电压允许范围：12V泵±10%、24V泵±5%；

2.标称电流比泵的MAX电流大2-3倍以上，以免出现功率不足，引起的水泵吸程、流量、压力等参数达不到标称的情况；

3.实例：例如ASP2440N-24V，就应该配到24V5A(2.0*2=4.0A)或以上；否则易出现：泵动下就不动了(这时，电源指示灯变暗或熄灭)等故障现象。

选型、使用注意

1.该型号泵不能长期连续工作，视负载轻重，尽量连续工作时间不要超过约 30-60 分钟。负载越大，连续工作的时间应该越短！或者可以采取两台泵通过控制器，每隔一段时间就进行切换，让泵始终处于间断工作状态，从而在保持系统高压力的情况下，尽可能的延长泵寿命。

2.选型：如果该型号产品不能满足您的要求，请选择新为诚其他微型水泵产品，如：

1）微型水气两用水泵：W25N系列等；

2）微型高压水泵：PSP等；

3）小型自吸水泵：BSP-S系列等；

4）微型大流量潜水泵：QC系列等。

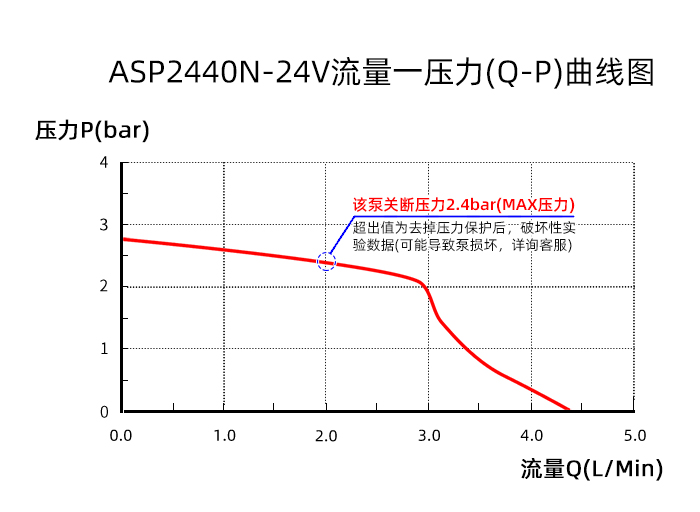

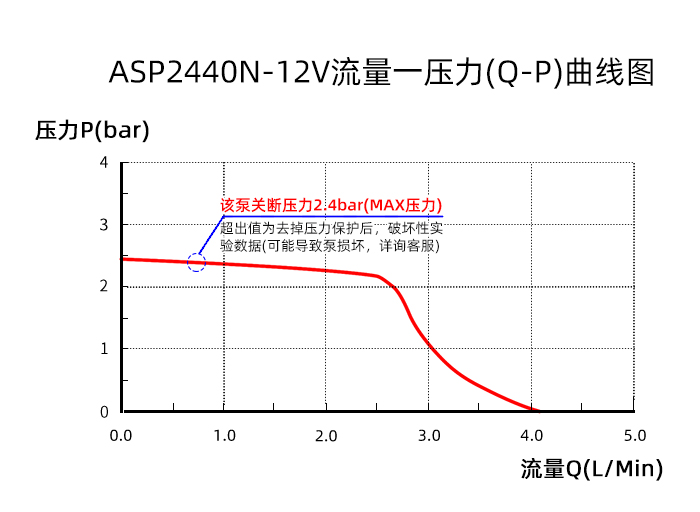

流量压力曲线图

一般的隔膜式微型水泵，它的流量和输出压力并不是流量越大、压力越大的，而是呈现一种类似反比例的关系，即流量越小时，压力反而越大；压力越小，流量越大；微型水泵领域，是通过流量和扬程(即压力)之间的一个曲线关系图，来获取某一压力下，微型水泵的对应流量，或者反过来，已知流量，看对应压力，作为系统设计参考的。这个图就叫“流量压力曲线图(Q-P曲线图)”或者“流量扬程曲线图(Q-H曲线图)”一般微型高压水泵或自吸水泵等压力较高的，用前者；而微型水气两用泵、微型潜水泵等压力较低产品用后者。

本系列流量-压力曲线图说明：

1、“流量”和“压力”两个参数呈类似反比例的关系。

2、以下曲线仅供参考，不作为产品是否合格的验收标准，特此说明！

当出水口压力达到压力开关关断阀值2.4公斤（比如在出水口安有阀门，且阀门完全关闭，泵出水口被堵死）时，流量MIN为0。此时，为避免压力过大，对新为诚泵内部造成损坏，随泵的压力保护开关会起作用，使泵停机(此为正常现象)。当压力小于泵的关断压力时，泵又会自动重新启动；

当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口没压力、未输出扬程时)，流量才能达到MAX(约4.0L/M)。

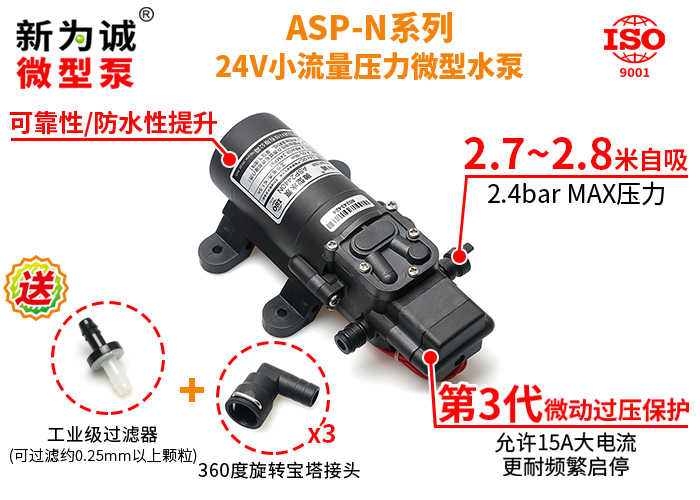

随货配件

该系列微型水泵随货赠送配件如下表：

使用范围：

广泛应用于农业（草坪、花园、植物喷雾、灌溉等）设备、通用工业设备、医药设备、化工设备；船舶、旅游车辆、专用车辆等移动式交通工具；清洗设备、及水处理设备等.....

应用实例：

1.解决车辆、船舶、游艇、船艇等在使用中的饮食、洗漱、沐浴、厕所、冲洗的用水。 例如：

1)高、中、低档客车卫生间的供水系统；

2)各种房车、野外宿营车、家庭休闲车的供水系统；

3)其他专用车辆，例如，采血车、救护车、电视转播车、勘察车、工程车等随车人员用水系统；

4)各种船舶、游艇供水系统。

2.家庭供水或水处理等。例如，节水型卫生间、水管增压系统等。

3.可为需要高压力的设备如汽车清洗，及其他需液体循环、转移、增压、喷射、提升、加速流动乃至计量的设备和系统配套。

注意事项

1.泵的工作环境：

环境温度：0～40℃，该微型水泵不是潜水泵，不能放入水中。泵不宜工作在湿度太大的环境中；

2.泵的工作介质：

无油、无强腐蚀、非强酸强碱、无固体颗粒的液体；

3.允许介质温度：

0～40℃，短时间允许60℃；

4.本产品为直流供电，严禁直接接220V交流电。

5.泵不宜在有压力的情况下长期连续工作:

详细：MAX连续工作时间不能超过约30-60分钟，负载越大，连续工作时间应该越短。在接有喷枪、喷嘴、很密的过滤网一类大负载时，连续使用时间尽量不要超过10-20分钟！

6.开、关泵注意：(前提：泵排水管路里接有阀门、喷枪一类大负载时)

开泵：给泵加电启动前，一定要预先打开加在新为诚泵排口的阀门、喷枪等(即让排水管路处于畅通状态)，再给泵加电。若排水管路处于堵死状态，泵一启动会被堵死，压力瞬间达到MAX值，就会触发压力开关，使泵停机，经常这样容易损坏泵，出现不动、不自吸、压力变小等故障！

关泵：应该先切断泵的电源，使之停机，再关闭阀门、喷枪一类负载，原因类似“开泵”。

开、关阀门、喷枪等的动作应该和缓，不宜过快，否则易损坏压力开关！

7.接有细喷枪(口径≤1～2mm，常用于洗车机、高压喷雾等应用时)注意：

除了遵循“开、关泵注意”外，在断电停泵后，应该多开关阀门或喷枪几次，释放掉压力。避免因泵的排水口长期承受高压，造成内部部件密封性被破坏，导致漏水、不自吸、压力小等故障！

8.泵空转不能超过30分钟；异物不得落入进出口内；

9.禁止擅自拆卸！否则不予保修！

10.【警告】：

该产品不是防爆泵，不能用于易燃易爆环境（如密闭不通风、充满了易燃易爆气体、液体等的氛围）！泵工作时，特别在增压时，必须确保管道、储水罐等所有元件有足够强度，确保人身安全！

11.请严格按照该说明书要求操作！

三维示意图

ASP-N外形尺寸图(单位：mm)

ASP-N系列完整资料下载

https://pro5cd03c677-pic8.websiteonline.cn/upload/112a.pdf
