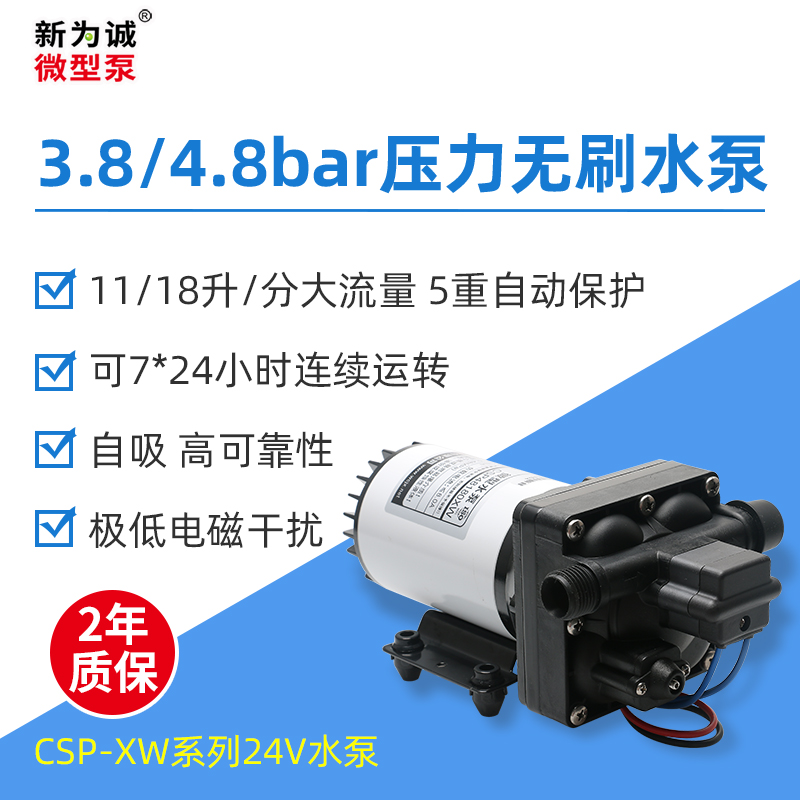

  • 微型自吸水泵 CSP-XW系列
  • 微型自吸水泵 CSP-XW系列

    可靠自吸

    新为诚微型高压水泵HSP8050T,关断压力高达8公斤、开口流量6升/分钟;自吸高度3米,每次启动前不需加引水。

    24V高压水泵HSP8050T,系HSP8050升级品,MAX自吸吸程从1米提升到3米;安装脚从原来的橡胶材质升级为金属安装底座,抗震、抗冲击能力进一步增强,长螺钉安装更方便,更适合移动场合!

    综合了自吸泵与化工泵的优点,采用耐腐蚀的多种材料合成,具有耐弱酸、耐弱碱、耐弱腐蚀等性能;

    泵体(材料:增强尼龙)与电机分离,工作介质不与电机接触,避免出现类似离心泵等其它泵使用久后,因液体进入电机而损坏的情况;


    • 0.00
      0.00
商品描述

可靠自吸

新为诚微型高压水泵HSP8050T,关断压力高达8公斤、开口流量6升/分钟;自吸高度3米,每次启动前不需加引水。

24V高压水泵HSP8050T,系HSP8050升级品,MAX自吸吸程从1米提升到3米;安装脚从原来的橡胶材质升级为金属安装底座,抗震、抗冲击能力进一步增强,长螺钉安装更方便,更适合移动场合!

综合了自吸泵与化工泵的优点,采用耐腐蚀的多种材料合成,具有耐弱酸、耐弱碱、耐弱腐蚀等性能;

泵体(材料:增强尼龙)与电机分离,工作介质不与电机接触,避免出现类似离心泵等其它泵使用久后,因液体进入电机而损坏的情况;

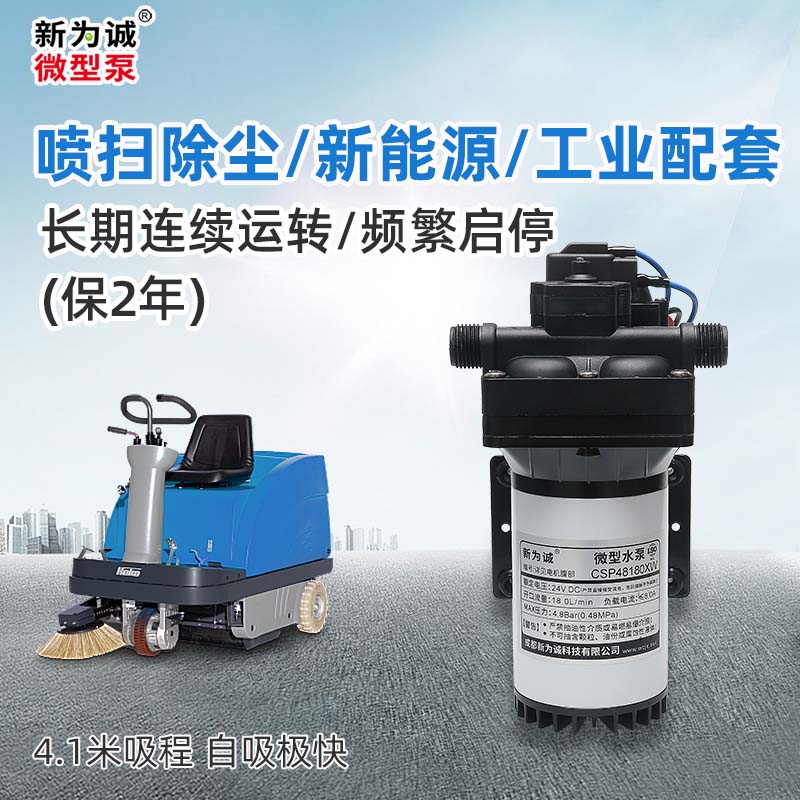

产品外观

4.8公斤关断压力

十多年来,新为诚致力于微型泵领域研发、生产,新为诚新推出CSP48180XW无刷微型水泵,其关断压力高达0.48MPa(≈4.8kgf/cm2,即每平方厘米4.8公斤力,国内简称4.8公斤);新为诚多年来,不断改进创新,又陆续推出了多种细分改进型号,深受广大新老客户欢迎,更多微型泵详情,请咨询客服。


无刷大力矩电机

新为诚无刷小型水泵CSP48180XW(简称CSP-XW),系新一代无刷微型自吸压力水泵,采用品质无刷大力矩电机,克服了中高压、大流量微型水泵往往只能采用有刷大力矩电机、间断使用等瓶颈,可长期连续运转,大流量中压力,且具备优秀的EMC电磁兼容能力!

无刷小型水泵CSP-XW,铝合金机身,散热性能更好;可7*24小时连续运转,寿命约7K小时(约为同等力矩的品质有刷电机的2~3倍!);且压力开关无大电流通过,使用寿命大大提升!


可靠自吸

CSP48180XW属于无刷微型电动隔膜水泵,具备良好密封,压力MAX可达4.8公斤,开口流量18升/分,可靠自吸4.1米,每次启动前都无需手工添加“引水”(无需灌水引导),自吸极快(2-3秒))。

泵体(材料:增强尼龙)与电机分离,工作介质不与电机接触,避免出现类似离心泵等其它泵使用久后,因液体进入电机而损坏的情况。

运转平稳、流量稳定、可以空转(空转时间不能超过 30 分钟),使用寿命长。

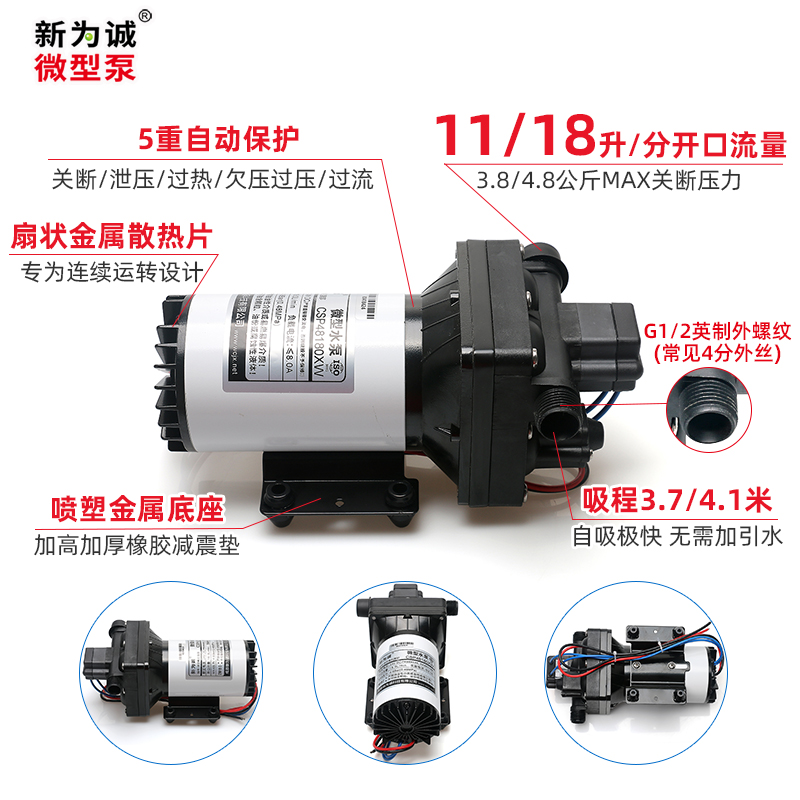

自带5重自动保护

自带5重自动保护((压力关断、泄压、过热、欠电压/过电压、过流),MAX限度确保泵不被轻易损坏。

自动关断压力保护开关:第2代压力开关升级版——微动开关,泵出水口压力达到上限4.8公斤时自动停机保护;压力低于3.1(±0.3)公斤时自动重启;开关机上下限间隔更远,有效减少频繁起停对泵的冲击,控制开泵、关泵范围更广,且因采用无刷电机,压力开关无大电流通过,使用寿命大大提升.....

自动泄压保护开关:在泵出水口压力波动较大(如接近堵死排水口,管道压力>5.5-5.8公斤)时,自动将压力卸掉,避免压力开关频繁动作;万一压力保护开关出现故障,也不会憋爆水管,避免泵因压力过高漏水等故障,进一步减少对泵的冲击;相比仅有压力保护开关型微型水泵,更适合较频繁起停场合(如展会演示、移动餐车等利用水龙头开关控制泵启停场合),进一步提高了泵的安全性、可靠性......

自动过热保护:水泵电机内温度超过100℃自动降低功率运行;电机冷却后恢复,水泵更加智能化;

欠电压保护:在允许电压范围之外,水泵不工作;

过流保护:也即过电流保护...


丰富的软硬管接头

无刷小型水泵CSP-XW,泵体自带常用的4分外丝(G1/2外螺纹),不论是接螺纹管道还是软管,都很方便。

额外免费赠送:50目金属滤网接头1个(两端接口分别为4分(G1/2")内丝+外丝)、免工具拆装软管接头2个(一端宝塔接头外径13mm,可接内径≤10mm软管,另一端4分内螺纹(G1/2");泵体自带常用的4分外丝(G1/2外螺纹),不论是接螺纹管道还是软管,都很方便!


金属安装底座

无刷小型水泵CSP-XW,升级为喷塑金属底座,配备4个更高更厚的橡胶锥管脚,抗震、抗冲击能力进一步增强,更适合颠簸、震动较强的移动场合!


场合和用途

性价比较高,常用于移动、便携场合,如:农业航空喷雾、喷洒;工业高压补水、自吸水循环;水处理自吸采样、喷雾降温;也可广泛用于水转移、地毯、地面、工业设备等冲洗用途;






关键参数

型号

额定 电压

负载电流

功率

开口流量

吸程

MAX输出 压力

体积 (MAX外形)

重量

(V DC)

(A)

(W)

(L/min)

(M)

(Bar/MPa)

(mm)

(Kg)

CSP48180XW

24

≤8

≤192

18

约4.1

4.8/0.48

228×125×108

约1.9

【参数说明】

1.开口流量:也叫“敞口流量”。

一般指水泵、液泵,特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下,不需要泵输出相应的压力来克服这种阻力)时,也即“敞口”、“开口”时,泵能提供的MAX流量。

一旦存在如上的负载,泵的流量就会衰减,达不到MAX流量。但相应的,泵的输出压力也会增加,从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途,广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.吸程:自吸的高度就叫“吸程”,也叫“MAX自吸高度”,单位一般是“米”。

即泵在不加引水的情况下,能自动将水吸上来的MAX高度(泵抽水口距离待抽液面的垂直距离)。新为诚的微型水泵绝大部分都是自吸水泵,所标吸程均指这种情况。有些离心式的水泵就没有自吸能力,第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力,但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距,这点请注意。

一旦存在如上的负载,泵的流量就会衰减,达不到MAX流量。但相应的,泵的输出压力也会增加,从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途,广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

3.MAX输出压力:也叫“MAX关断压力”。

泵运行过程中,排水端受到阻力或接了大负载,就会表现出输出压力,来克服这种阻力,当这个压力到了一定程度,为避免压力过大造成泵内部元件损坏,随机的压力保护开关就会启动,让泵停机(带有过压保护型号)或自动泄压(带有泄压保护型号)。此时的压力就叫泵的“MAX输出压力”。例如CSP48180XW的MAX关断压力可达4.8公斤,就是泵排水口接近堵死时才能达到的压力,而排水口什么负载都没接时,是达不到这么高的压力的。


电源配备说明

新为诚直流水泵必须使用直流电源,所需开关直流稳压电源为选配件,客户需自行配备,也可从我公司购买定做好的电源。

开关直流稳压电源配备原则:

输入电压允许范围:24V泵±5%;

标称电流比泵的MAX电流大2倍以上,以免出现功率不足,引起的水泵吸程、流量、压力等参数达不到标称的情况;

实例:CSP48180XW-24V,就应该配到24V16A(8*2=16A)以上;否则易出现:泵动下就不动了(这时,电源指示灯变暗或熄灭)等故障现象。


使用注意

泵可在有压力的情况下长期连续工作(前提:未触发电机自带过热保护下)!如因长期连续工作且负载过大等,导致水泵电机内温度超过100℃,水泵会自动降低功率运行(此时有可能出现流量、压力等参数不够时,建议提前加强散热、及时降低负载或停机散热......


流量压力曲线图

一般的隔膜式微型水泵,它的流量和输出压力并不是流量越大、压力越大的,而是呈现一种类似反比例的关系,即流量越小时,压力反而越大;压力越小,流量越大;微型水泵领域,是通过流量和扬程(即压力)之间的一个曲线关系图,来获取某一压力下,微型水泵的对应流量,或者反过来,已知流量,看对应压力,作为系统设计参考的。这个图就叫“流量压力曲线图(Q-P曲线图)”或者“流量扬程曲线图(Q-H曲线图)”一般微型高压水泵或自吸水泵等压力较高的,用前者;而微型水气两用泵、微型潜水泵等压力较低产品用后者。

本型号流量-压力曲线图说明:

对CSP48180XW来说,“流量”和“压力”两个参数呈类似反比例的关系,请参见下图。

对CSP48180XW来说,因为“流量”和“压力”两个参数呈类似反比例的关系。当出水口压力达到压力开关关断阀值4.8公斤(比如在出水口安有阀门,且阀门完全关闭,泵出水口被堵死)时,流量MIN为0。此时,为避免压力过大,对新为诚泵内部造成损坏,随泵的微动保护开关会起作用,使泵停机(此为正常现象)。当压力小于泵的MAX压力(关断压力)时,泵又会自动重新启动;

当新为诚水泵没带负载,或负载很小(如仅仅用做水循环,且管路很短,出水口没压力、未输出扬程时),流量才能达到MAX(约18L/Min)。

【特别注意】

以上曲线仅供参考,不作为产品是否合格的验收标准,特此说明!


随货配件

水该系列微型水泵随货赠送配件如下表:

配件

详情

CSP-X-glq-da

1.金属滤网过滤器(用在泵进水口,有方向性)

注意:过滤器上箭头指向泵进水口,过滤器安装在泵抽水口。

【左接头】:G1/2外螺纹(外接客户G1/2内螺纹管道或接下图免工具拆装接头等)

【右接头】:G1/2内螺纹(接泵进水口G1/2外螺纹,作为泵的进水口)

数量:1个

IMG_256

2.免工具拆装螺纹转宝塔接头:

【右接头】:黑色带扳手接头

G1/2内螺纹(接泵进出水口G1/2外螺纹)

【左接头】:白色半透明宝塔接头

外径:13mm,

内径:10.5mm;

对外建议接内径12×外径18mm增强型水管(水管要有弹性)

数量:2个


3.金属卡箍:

(1)说明:泵的出水口,用宝塔软管接头连接软管时,固定软管,防止脱落用:

(2)规格:16-25mm(可用螺丝刀调整范围);

(3)如客户不用上侧宝塔接头,该卡箍无用,将不再赠送!

数量:1个

IMG_256

4.金属接头(4分内丝转外丝):

材质:黄铜,用于转接及保护泵上尼龙材质螺纹,避免反复拆卸损坏!

使用场合:需要新为诚水泵CSP48180XW抽或排水口,连接G1/2内螺纹管道场合;

用法、作用:将该铜接头内丝端,旋入CSP48180XW外丝接头(预先缠了生料带),不漏水即可;铜接头外丝端再接外接4分内丝管道,该铜外丝可反复拆卸,避免因缺少该铜接头反复拆卸,从而可能造成泵上尼龙4分外丝的损坏。

数量:2个

5.品质聚四氟生料带:

(1)品质生料带,产品质量好;

(2)适用各种丝口密封,具有密封和耐高压性,常用于绝缘包扎、密封包扎。

(3)具有优良的耐腐蚀、抗老化性能,在-200℃~250℃下可长期使用。

数量:1卷


使用范围:

广泛应用于农业(草坪、花园、植物喷雾、灌溉等)设备、通用工业设备、医药设备、化工设备;船舶、旅游车辆、专用车辆等移动式交通工具;清洗设备、及水处理设备等.....


应用实例:

1.解决车辆、船舶、游艇、船艇等在使用中的饮食、洗漱、沐浴、厕所、冲洗的用水。 例如:

1)高、中、低档客车卫生间的供水系统;

2)各种房车、野外宿营车、家庭休闲车的供水系统;

3)其他专用车辆,例如,采血车、救护车、电视转播车、勘察车、工程车等随车人员用水系统;

4)各种船舶、游艇供水系统。

2.家庭供水或水处理等。例如,节水型卫生间、水管增压系统等。

3.可为需要高压力的设备如汽车清洗,及其他需液体循环、转移、增压、喷射、提升、加速流动乃至计量的设备和系统配套。


注意事项

1.泵的工作环境:

环境温度:0~40℃,该微型水泵不是潜水泵,不能放入水中。泵不宜工作在湿度太大的环境中;

2.泵的工作介质:

无油、无强腐蚀、非强酸强碱、无固体颗粒的液体;

3.允许介质温度:

0~60℃;

4.本产品为直流供电,严禁直接接220V交流电。

5.泵不宜在有压力的情况下长期连续工作:

详细:MAX连续工作时间不能超过约30-60分钟,负载越大,连续工作时间应该越短。在接有喷枪、喷嘴、很密的过滤网一类大负载时,连续使用时间尽量不要超过10-20分钟!

6.开、关泵注意:(前提:泵排水管路里接有阀门、喷枪一类大负载时)

开泵:给泵加电启动前,一定要预先打开加在新为诚泵排口的阀门、喷枪等(即让排水管路处于畅通状态),再给泵加电。若排水管路处于堵死状态,泵一启动会被堵死,压力瞬间达到MAX值,就会触发压力开关,使泵停机,经常这样容易损坏泵,出现不动、不自吸、压力变小等故障!

关泵:应该先切断泵的电源,使之停机,再关闭阀门、喷枪一类负载,原因类似“开泵”。

开、关阀门、喷枪等的动作应该和缓,不宜过快,否则易损坏压力开关!

7.接有细喷枪(口径≤1~2mm,常用于洗车机、高压喷雾等应用时)注意:

除了遵循“开、关泵注意”外,在断电停泵后,应该多开关阀门或喷枪几次,释放掉压力。避免因泵的排水口长期承受高压,造成内部部件密封性被破坏,导致漏水、不自吸、压力小等故障!

8.泵空转不能超过30分钟;异物不得落入进出口内;

9.禁止擅自拆卸!否则不予保修!

10.【警告】:

该产品不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!泵工作时,特别在增压时,必须确保管道、储水罐等所有元件有足够强度,确保人身安全!

11.请严格按照该说明书要求操作!


三维示意图

CSP48180XW外形尺寸图(单位:mm)
