    无刷抽打两用气泵

    1.新为诚抽打两用微型气泵SFCY,系热销老产品FCY5015优化模具升级品,为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等,在以下方面进行了保留和改进:

    (1)参数与FCY保持基本一致,且体积、安装尺寸、方式完全兼容,老客户完全可以无缝切换到SFCY,不需要改动原有安装方式,不会增加额外成本......;

    (2)利用新为诚多年的微型泵生产经验和技术积累,重新设计、开模等;对外观、内部密封结构等优化、改进,使外形更美观、合理:例如接插件接口改为更醒目的绿色,而不是原来隐藏在泵体内的金属针;将电源接插件接口从泵体侧面改到了尾部,,在宽度有限的狭小空间中,走线、布局更合理、更省空间等......

    • 0.00
      0.00
商品描述

无刷抽打两用气泵

1.新为诚抽打两用微型气泵SFCY,系热销老产品FCY5015优化模具升级品,为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等,在以下方面进行了保留和改进:

(1)参数与FCY保持基本一致,且体积、安装尺寸、方式完全兼容,老客户完全可以无缝切换到SFCY,不需要改动原有安装方式,不会增加额外成本......;

(2)利用新为诚多年的微型泵生产经验和技术积累,重新设计、开模等;对外观、内部密封结构等优化、改进,使外形更美观、合理:例如接插件接口改为更醒目的绿色,而不是原来隐藏在泵体内的金属针;将电源接插件接口从泵体侧面改到了尾部,,在宽度有限的狭小空间中,走线、布局更合理、更省空间等......


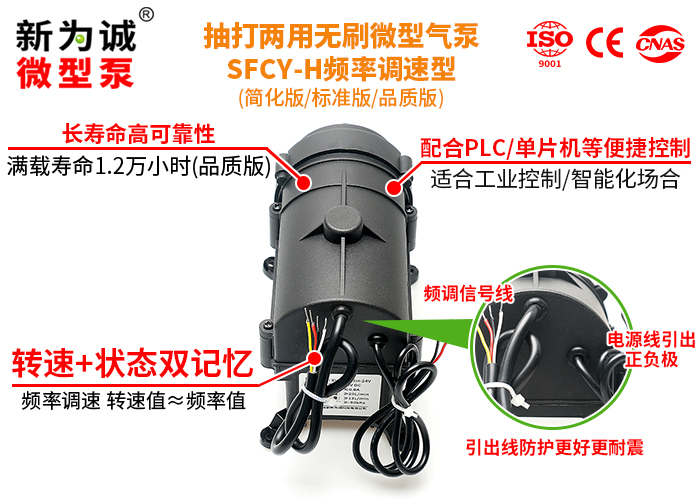

产品外观

无刷抽打两用气泵

1.新为诚抽打两用微型气泵SFCY,系热销老产品FCY5015优化模具升级品,为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等,在以下方面进行了保留和改进:

(1)参数与FCY保持基本一致,且体积、安装尺寸、方式完全兼容,老客户完全可以无缝切换到SFCY,不需要改动原有安装方式,不会增加额外成本......;

(2)利用新为诚多年的微型泵生产经验和技术积累,重新设计、开模等;对外观、内部密封结构等优化、改进,使外形更美观、合理:例如接插件接口改为更醒目的绿色,而不是原来隐藏在泵体内的金属针;将电源接插件接口从泵体侧面改到了尾部,,在宽度有限的狭小空间中,走线、布局更合理、更省空间等......

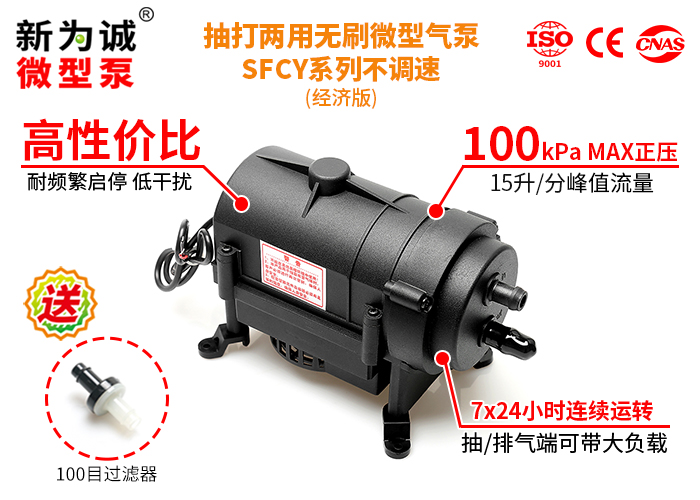

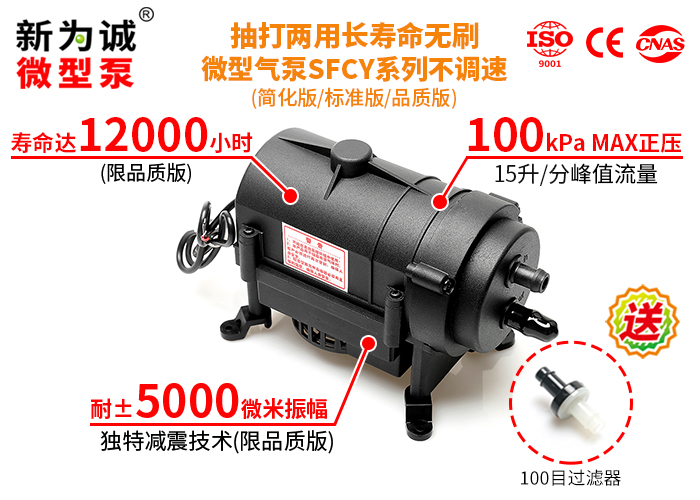

2.新为诚抽打两用无刷微型气泵SFCY,tupo传统无刷电机小力矩限制,正压高达100kPa,峰值流量15L/Min,属目前无刷抽打两用微型气泵中,正压、流量中等较高产品; 仍然采用广受赞誉的品质无刷电机,长寿命、低干扰;迷你体积,仅约普通成年人手掌摊开大小,仅重580克,小巧便携;


无刷电机,长寿命,低干扰

品质无刷电机:微型气泵的标志性参数-“频繁启停参数”超高,品质版频繁启停次数高达150万次以上!特别适合大负载下,频繁启停或长期昼夜不停连续运转等恶劣工况!

长寿命:对比早期有刷电机微型气泵产品,采用更好的原材料、设备、工艺制造泵部件;全部运动部件都使用耐久型产品,配合品质无刷电机,全方位提高泵寿命。

低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它基本不会对控制电路有干扰。


新为诚微型泵通用特点

1.允许介质富含水汽(详见介质要求),可昼夜不停长期连续运转,无油无污染、免维护;

2.抽、排气端都可带大负载,甚至堵死也属于正常工作,对控制电路几乎无干扰!小体积......


保护功能

自带过载保护、物理反接保护(简化版无过载保护):

(1)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;

(2)物理反接保护:通过醒目的绿色2针接插件接口特殊设计,保证了接插件公头不可能插反。


定做接头

该系列标配宝塔接头(材质:增强尼龙),客户如对微型气泵的抽、排气接头有特殊要求,可以定做以下规格接头:

1、不锈钢内丝接头,规格:圆锥内螺纹Rc 1/8(不锈钢);

2、尼龙内丝接头,规格:圆锥内螺纹Rc 1/8(增强尼龙);

3、快换接头(材质:不锈钢),规格:对外接口为快换,另外一端为R 1/8外螺纹(已旋入泵体,不可拆卸),材质金属;

要求快换端接管:建议采用质量可靠的品牌尼龙管,如SMC品牌尼龙管等,且外径必须是8mm (如内径6mm,外径8mm等)。否则可能导致连接处密封不良漏气影响泵的参数,管子无法正常拔插、损坏管接头等!

温馨提醒:如因采用过于便宜尼龙管或暴力插拔等,导致泵或接头损坏,有可能失去正常免费质保!

无特殊说明,默认都是宝塔接头,订购非标配接头时需特别说明。


关键参数


型号

额定

电压

(V DC)

负载

电流

(A)

功率

流量(L/min)

MAX相对

真空度

(kPa)

MAX输出

压力

(kPa)

(W)

峰值流量

平均流量

SFCY5015

24

≤0.6

≤14.4

≥15

≥9

≥-50

≥100

注:

1、该系列微型泵均使用直流电源,输入电压要求:DC 24V±5%(24V型号泵);所需直流稳压电源为选配件,客户需自配,或也可从我司购买定做好的电源。

2、该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 6A,例如 24V8A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-24V3A电源。

3、版本:该微型泵根据部件质量、品控要求的不同等分为3个版本,简化版、标准版、品质版!订购时,请一定注明具体版本!

4、如无特别说明,技术参数均是在20℃、标准大气压101kPa的条件下的测定值;

5、表中参数均在标配接口下测得,若选配其他类型接口,参数可能会发生小幅改变;

6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因,可能会导致较大误差(这不是微型泵的问题);

7、【体积、接管】:

(1)泵体积(长x宽x高,单位mm):150×79×113(含减震脚);

(2)抽、排气嘴尺寸(mm):ø6(内孔)×ø10.5(外径) 接口形状:防滑凸起式(抽排气嘴一样);

(3)建议接管(mm):ø7×ø13硅胶管;重量:约580克。

(4)抽、排气嘴有IN、OUT指示,盖有红色防尘帽,使用前请取下。


版本说明

该微型泵根据部件档次、品控要求的不同等分为3个版本,如下表:

该系列目前有3个版本

简化版

标准版

品质版

新为诚

配置

电机品质

无刷电机

无刷电机

★★

无刷电机

★★★★

隔膜性能

★★

★★★★

轴承性能

★★

★★★★

新为诚
性能比较

噪音

不做要求

★★

★★★★

电磁干扰

▲▲▲▲

▲▲▲

环境温度

0~40℃

0~50℃

0~50℃

调速功能

×

×

×

转速反馈信号

×

×

×

稳速功能

×

×

×

过载保护

×

保修

1年

1年

2年

频繁启停参数

寿命

10万次

60万次

150万次

测试工况

转60秒

停60秒

转30秒

停30秒

转15秒

停15秒

昼夜连续循环,排气口满负载。

注:

(1)★越多,代表此项性能越好;▲越少,代表电磁干扰越低;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!

(2)特别说明:上表中,噪音高低与★成反比(即★越多代表噪音越低、越好):所以噪音分贝数从理论上来说,品质版<标准版<简化版(个体差异除外);但新为诚不提供具体分贝数。


可靠性寿命说明

型号

寿命值(小时)

简化版

标准版

品质版

SFCY

满载寿命

5000

8000

12000

空载寿命

8000

12000

18000

电机寿命

10000

15000

20000

产品寿命测试说明:

1、满载寿命测试工况:封堵泵排气口,抽气口直通大气,使泵工作在MAX压力工况下24小时不停机连续运转;

2、空载寿命测试工况:泵抽气口、排气孔直通大气,使泵工作在常压下24小时不停机连续运转;

3、电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;

4、寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃随气候波动,环境相对湿度50%~85%,随气候波动;

5、实验数据来源为新为诚科技实验室,以及供应商实验室。


工况

1、环境:该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。 低温环境型、高温环境型需定做并特别注明,如SFCY5015-24V(品质版+高温环境型)。

类 别

允许的工作环境温度

注意事项

低温环境型(标准版、品质版)

—10℃~50℃

禁止介质中含有冰粒等固体颗粒!

常温环境型(简化版)

0℃~40℃

常温环境型(标准版、品质版)

0℃~50℃

高温环境型(标准版、品质版)

0℃~55℃

工作环境:相对湿度≤90%,无结露。泵不宜在室外日晒,应在清洁、通风、无腐蚀的环境中工作。

2、介质:输送介质气体允许富含水汽,但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

3、高温型:该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明,如SFCY5015-24V(标准版+高温介质型)。

类 别

允许的介质温度

注意事项

常温介质型

(简化版、标准版、品质版)

0℃~50℃

禁止介质中含有冰粒等固体颗粒!

高温介质型

(标准版、品质版)

0℃~100℃


选型注意

1、负载:泵的抽气口、排气口均可带大负载,甚至完全堵塞,均属正常工作。但施加的负载负压或正压必须≤对应的MAX负压或MAX输出压力(正压)。

2、关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接使用该无刷微型气泵。本身就属于低电磁干扰产品。

3、绝对真空度值越小抽吸能力越强,详见新为诚官网的微型真空泵常识。

4、泵抽、排气负载较大时,可能无法启动,需卸掉部分负载或空载启动!


产品材质

1、介质接触到的材料:增强尼龙、EPDM橡胶,请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙,减震脚的材料为PVC。


噪音

(1)虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!

(2)当有大气流通过泵时噪音较大,抽气接近真空时噪音将减小。如果把消音器接入管路系统,会产生一定消音效果。根据管路系统的具体情况,消音效果有差异。


过滤

当泵工作一段时间后,输送介质中含有的固体杂质会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在泵入口一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后,因附着了杂质而阻力增大,使系统的流量和真空度明显下降,应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。


参数曲线

真空度-流量曲线,不同微型泵之间存在一定的个体差异,该曲线仅供参考,不作产品验收依据。本小节所述“流量”均指“平均流量”。

注:

1、曲线MAX平均流量会略低于标称值,是由于测试管路元件有阻力,从而导致流量的衰减;

2、本曲线数值仅供参考,不作产品验收依据。



信号线说明

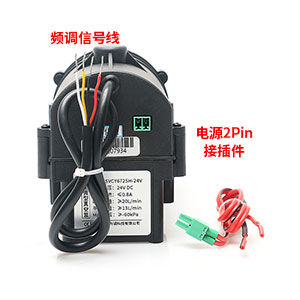

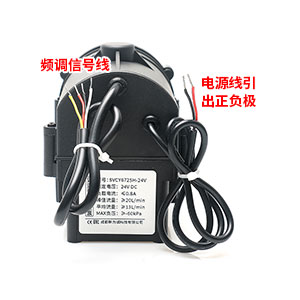

图5-1 SFCY5015接线示意图

电机引线

连接方法

备 注

红线

电源正极

若正负极接反,电机不会烧毁,但泵不工作。禁止带电热插拔,否则将烧毁电机!

黑线

电源负极

警示:

1禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!

2、连接泵前,必须进行防静电处理,比如带绝缘手套,做好可靠接地等,以免造成电机损坏。

3、焊接电机引线时必须迅速,否则高温会损坏电机。


电机启动电流说明

图5-2 启动电流示意图

1、该系列泵MAX启动电流为6A左右,持续时间约100ms。

2、电机启动电流为电机处于静止状态,突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数,且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性,强烈建议采用开关直流电源,且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能;在采用一台电源仅给一台泵供电的基本原则下,建议按如下原则选择电源:

a.如客户从新为诚公司选配电源,则可选配JF-24V2.7A(约65W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做,并都做过zhuanye测试)!

b.如客户自行配备电源,因市场上的电源质量、售价等差别较大,为避免出问题乃至对泵造成损坏,强烈建议多留些余量,应该配备24V8A及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路,如:调速、控制...等,会产生额外的浪涌电流叠加在电机的启动电流上,使启动电流增加很多,则电源的选择余量应该进一步加大!一定要保证配给泵的独立电源,或者电源支路的MAX允许电流,大于泵的MAX瞬间启动电流!否则可能导致泵电机烧毁,将不属于正常免费质保范围,特此提醒!


注意事项

1.该产品不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!

2.异物不得落入气咀,抽取的介质中不能有固体颗粒,否则将损坏微型泵!

3.泵抽、排气负载较大时,可能无法启动,需卸掉部分负载或空载启动!

4.本产品用于抽取有害气体时,必须进行再次密封,确保人身安全!

5.配套管路元件及容器必须有足够的强度,确保人身安全!

6.内置精密控制电路,需配套品质开关电源或直流稳压电源使用!

7.禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!

8.接触者应采取防静电措施!

9.请严格按照该说明书要求操作!


三维示意图

SFCY系列抽打两用无刷微型气泵-外形尺寸图(以下图示单位:mm)

安装说明:

1、泵上螺钉不可拆卸,容易损坏;

2、安装孔为自攻螺钉孔,不易反复拧紧、拆卸,不然会导致安装松动、不可靠。


配件说明

该系列微型泵随货配件如下表:

配件

详情

IMG_256

1.过滤器:1个(赠送)

(1)SFCY系列应该配:“大号过滤器GA9.5”;
(2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。
(3)允许工作介质温度:0°C~80°C;
(4)使用说明:过滤器连接泵的抽气端。

硅胶管尺寸6x10

2.硅胶管:(选配件,需要另外收费)

建议接管(mm):∮7×∮13硅胶管

24V2.7A

3.开关直流稳压电源:(选配件,需要另外收费)

规格:24V3A

F2A-3B7做调压阀-1斜视图

4.F2A-3B11两用调节阀:(选配件,需要另外收费)

(1)原理:通过调节旋钮,改变阀开口度,配合不同管路,可以达到调节微型泵负压、正压或者流量的目的;

(2)注意:不能同时调负压、正压、流量,是同一时刻只能调三种参数之一。
