  • 无刷微型气泵 SFKY系列
  • 无刷微型气泵 SFKY系列

    微型抽气打气两用泵

    1、2023年起,新为诚推出SFKY系列更多新品,搭配不同电机,增加频率调速功能,兼顾寿命、成本、功能等,将SFKY的至高负压、峰值流量等进一步扩展,强烈推荐!2、新为诚抽打两用微型气泵SFKY,正压可达80-130kPa,峰值流量6-15L/Min,属目前抽打两用微型气泵中,正压、流量中等较高产品; 有刷产品兼顾成本、参数、使用简单、结实耐用,质量仅约400克;无刷产品主打长寿命、低干扰、易调速;袖珍体积,仅3/4拳头大,质量仅250克,小巧便携;

    3、新为诚两用微型气泵SFKY,还可提供定做:对于某些特殊场合的低启动电流要求,还可定做全内置控制电路的微型气泵SFKY,保证启动时低电流降低对供电需求,启动后又能保证参数,而客户只需简单接上电源即可使用,无需再做无刷电机控制,非常方便,详询新为诚!

    • 0.00
      0.00
商品描述

微型抽气打气两用泵

1、2023年起,新为诚推出SFKY系列更多新品,搭配不同电机,增加频率调速功能,兼顾寿命、成本、功能等,将SFKY的至高负压、峰值流量等进一步扩展,强烈推荐!2、新为诚抽打两用微型气泵SFKY,正压可达80-130kPa,峰值流量6-15L/Min,属目前抽打两用微型气泵中,正压、流量中等较高产品; 有刷产品兼顾成本、参数、使用简单、结实耐用,质量仅约400克;无刷产品主打长寿命、低干扰、易调速;袖珍体积,仅3/4拳头大,质量仅250克,小巧便携;

3、新为诚两用微型气泵SFKY,还可提供定做:对于某些特殊场合的低启动电流要求,还可定做全内置控制电路的微型气泵SFKY,保证启动时低电流降低对供电需求,启动后又能保证参数,而客户只需简单接上电源即可使用,无需再做无刷电机控制,非常方便,详询新为诚!


产品外观

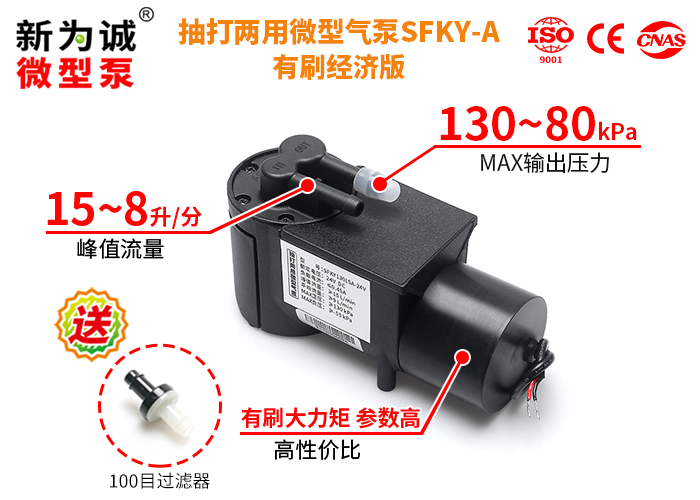

抽打两用微型气泵(有刷版)-产品实物图

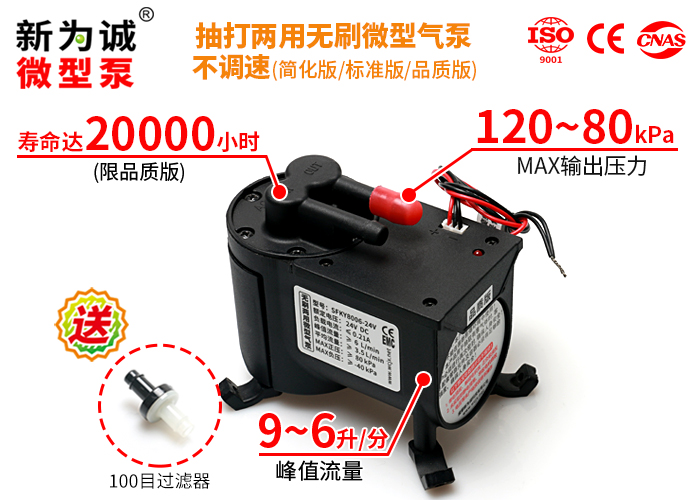

抽打两用无刷微型气泵(非调速型)-产品实物图

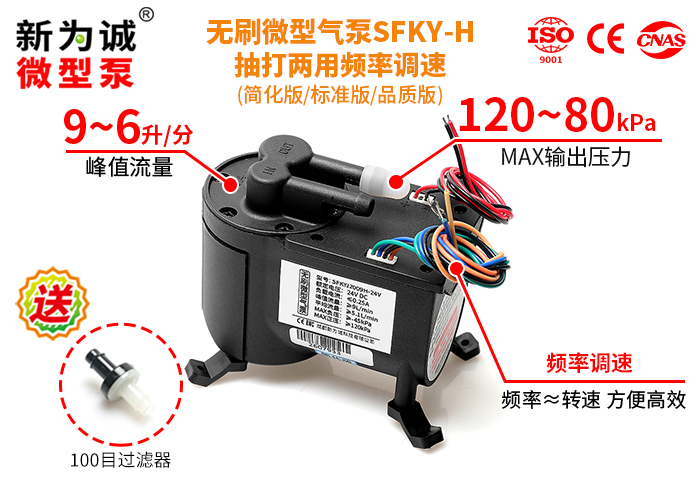

抽打两用无刷微型气泵SFKY-H(调速型)-产品实物图


微型抽气打气两用泵

1、2023年起,新为诚推出SFKY系列更多新品,搭配不同电机,增加频率调速功能,兼顾寿命、成本、功能等,将SFKY的至高负压、峰值流量等进一步扩展,强烈推荐!2、新为诚抽打两用微型气泵SFKY,正压可达80-130kPa,峰值流量6-15L/Min,属目前抽打两用微型气泵中,正压、流量中等较高产品; 有刷产品兼顾成本、参数、使用简单、结实耐用,质量仅约400克;无刷产品主打长寿命、低干扰、易调速;袖珍体积,仅3/4拳头大,质量仅250克,小巧便携;

3、新为诚两用微型气泵SFKY,还可提供定做:对于某些特殊场合的低启动电流要求,还可定做全内置控制电路的微型气泵SFKY,保证启动时低电流降低对供电需求,启动后又能保证参数,而客户只需简单接上电源即可使用,无需再做无刷电机控制,非常方便,详询新为诚!

4、新为诚抽打两用微型气泵SFKY8006,系热销老产品FKY8006优化模具升级品,为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等,在以下方面进行了保留和改进:

(1)参数与FKY8006保持基本一致,且体积、安装尺寸、方式完全兼容,老客户完全可以无缝切换到SFKY8006,不需要改动原有安装方式,不会增加额外成本......;

(2)利用新为诚多年的微型泵生产经验和技术积累,重新设计、开模等;对外观、内部密封结构等优化、改进,使外形更美观、合理:例如防尘效果更好;取消了气嘴分型线等,气密性进一步提高!......

5、微型气泵SFKY(有刷版)特点:性价比高,例如SFKY13015A,对比SFKY8006(简化版非调速),流量翻了2.5倍,价格却仅仅略微上涨;电压范围广:例如SFKY8008A-24V,电压允许范围:8~32V......

6、微型气泵SFKY(无刷版)特点:

1)细分为非调速型、可调速型:前者成本低,性价比;后者可频率调速,频率≈转速,且有“转速记忆”功能;具备长寿命、低干扰等优点......

2)两重自动保护:自带过载、过热保护(有刷版、无刷简化版无):

(1)过热保护:意外情况可能导致泵电机温度异常升高,会自动保护停机,避免电机烧毁;

(2)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;

3)标准版及品质版,仍然采用品质无刷电机,gao端微型气泵的标志性参数-“频繁启停参数”较高,品质版频繁启停次数高达150万次以上!特别适合大负载下,频繁启停或长期昼夜不停连续运转等恶劣工况!


新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求),可昼夜不停长期连续运转,无油无污染、免维护;

2、抽、排气端都可带大负载,甚至堵死也属于正常工作,对控制电路几乎无干扰!小体积......


关键参数

型号

额定电压

(V DC)

负载电流

(A)

额定功率

流量(L/min)

MAX相对

真空度

(kPa)

MAX输出

压力

(kPa)

(W)

峰值流量

平均流量

SFKY13015A

(有刷新品)

24

≤0.45

≤10.8

≥15

≥9

≥-55

≥130

SFKY8008A

(有刷新品)

24

≤0.3

≤7.2

≥8

≥5

≥-40

≥80

SFKY12009

(无刷新品)

24

≤0.25

≤6.0

≥9

≥5.1

≥-45

≥120

SFKY9009

(无刷新品)

24

≤0.25

≤6.0

≥9

≥5.1

≥-45

≥90

SFKY8006

12

≤0.5

≤6.0

≥6

≥3.5

≥-40

≥80

24

≤0.21

≤5.04

注:

1、所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2、输入电压要求:

1)SFKY13015A-24V:输入电压要求15V~32V;

2)SFKY8008A-24V:输入电压要求8V~32V;

3)其他型号:输入电压要求12V±10%、24V±5%;

电压变化会影响电流、流量大小,压力基本不变。

【警告】有刷版,若输入电压太低或负载过大(例如堵转)等原因导致泵停转,应立即断电!待恢复正常电压才能重新上电,否则可能引起微型泵电机烧毁等,将导致保修失效!敬请谅解!

3、该系列微型泵启动电流较大,为保证泵的正常运转,建议所配直流稳压电源“过流保护电流”:

1)SFKY13015A-24V/SFKY8008A-24V应超过6A,例如 24V6A以上;

2)SFKY12009-24V/SFKY9009-24V应超过3A,例如 24V4A以上;

3)SFKY8006-12V/24V应分别超过5.5A/3A,例如 12V6A/24V3A以上;

客户配备的开关直流电源(过载能力要强);否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。

4、型号、版本及代号说明:

1)型号:该微型泵配备电机类型:无代码(默认配备无刷电机)、A(配备有刷电机);

2)版本:有刷电机型号,不区分版本;无刷电机型号根据部件质量、品控要求的不同等分为3个版本,简化版/标准版/品质版,用中文说明;

3)调速:根据是否能调速,分为“基础型”(默认,无代码)、“频率调速型”(需型号后加“H”);

4)实例:

(1)SFKY8006-12V(简化版),代表:无刷微型气泵SFKY8006,DC 12V,配备无刷电机,属简化版不调速型号;

(2)SFKY12009H-24V(标准版),代表:无刷微型气泵SFKY12009H,DC 24V,配备无刷电机,属标准版频率调速型号;

(3)SFKY13015A-24V,代表:有刷微型气泵SFKY13015A,DC 24V,配备有刷电机,属有刷版不调速型号;

(4)版本对比:订购时,请一定注明具体版本后缀及代码!

5、如无特别说明,技术参数均是在20℃、标准大气压101kPa的条件下的测定值;对于其它参数规格的产品,可以联系定做。

6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准);通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题));

7、【体积、接管】:

(1)泵体积(长x宽x高,单位mm):无刷型号:91.5×50×82.5(含减震脚),有刷型号:125.5×50×82.5(含减震脚)

(2)抽、排气嘴尺寸(mm):ø4.4(内孔)×ø7.5(外径) 接口形状:防滑凸起式(抽排气嘴一样);

(3)建议接管(mm):ø6×ø10硅胶管;重量:约400克(有刷型号)/250克(无刷型号)。

(4)抽、排气嘴有IN、OUT指示,盖有防尘帽,使用前请取下。


版本说明

该系列目前有4个版本

有刷电机版

(简称“有刷版”)

无刷电机版

简化版

标准版

品质版

新为诚

配置寿命

电机品质

有刷电机

无刷电机

无刷电机

★★

无刷电机

★★★★

隔膜性能

★★

★★★★

轴承性能

★★

★★★★

新为诚

性能比较

电磁干扰

▲▲▲▲▲

▲▲▲▲

▲▲▲

噪音

不做要求

不做要求

★★

★★★

环境温度

0~40℃

0~40℃

0~50℃

0~50℃

频率调速功能

×

可选

可选

可选

转速反馈信号

×

×

×

×

过热、过载保护

×

×

保修

1年

1年

1年

2年

频繁启停

参数

寿命

/

10万次

60万次

150万次

测试工况

/

转60秒

停60秒

转30秒

停30秒

转15秒

停15秒

昼夜连续循环,排气口满负载。

注:

(1)★越多,代表此项性能越好;▲越少,代表电磁干扰越低;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!

(2)特别说明:上表中,噪音高低与★成反比(即★越多代表噪音越低、越好):所以噪音分贝数从理论上来说,品质版<标准版<简化版(个体差异除外);简化版和标准版噪音数据新为诚不做具体规定,详询客服。



可靠性寿命说明

型号

寿命值(小时)

有刷电机版

无刷电机版

简化版

标准版

品质版

SFKY

满载寿命

3000

3000-5000

5000-8000

10000-12000

空载寿命

4500

8000

12000

18000

电机寿命

5000

10000

15000

20000

产品寿命测试说明:

1、满载寿命测试工况:封堵泵排气口,抽气口直通大气,使泵工作在MAX压力工况下24小时不停机连续运转;

2、空载寿命测试工况:泵抽气口、排气口直通大气,使泵工作在常压下,24小时不停机连续运转;

3、电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;

4、寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃随气候波动,环境相对湿度50%~85%,随气候波动;

5、实验数据来源为新为诚科技实验室,以及供应商实验室。


工况

1、环境:该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。 低温环境型、高温环境型需定做并特别注明,如SFKY8006-24V(品质版+高温环境型,不调速)。

类 别

允许的工作环境温度

注意事项

低温环境型(标准版、品质版)

—10℃~50℃

禁止介质中含有冰粒等固体颗粒!

常温环境型(有刷版、简化版)

0℃~40℃

常温环境型(标准版、品质版)

0℃~50℃

高温环境型(标准版、品质版)

0℃~55℃

工作环境:工作环境的相对湿度≤90%,无结露。泵不宜在室外日晒,应在清洁、通风、无腐蚀的环境中工作。。

2、介质:输送介质气体允许富含水汽,但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

3、高温型:该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明,如SFKY8006-24V(标准版+高温介质型)。

类 别

允许的介质温度

注意事项

常温介质型

(有刷版、简化版、标准版、品质版)

0℃~50℃

禁止介质中含有冰粒等固体颗粒!

高温介质型

(标准版、品质版)

0℃~100℃


选型注意

1、负载:泵的抽气口、排气口均可带大负载,甚至完全堵塞,均属正常工作。但施加的负载负压或正压必须≤对应的MAX负压或MAX输出压力(正压)。

2、关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接使用该无刷微型气泵。本身就属于低电磁干扰产品。

3、绝对真空度值越小抽吸能力越强,详见新为诚官网的微型真空泵常识。


产品材质

1、介质接触到的材料:增强尼龙、EPDM橡胶,请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙,减震脚的材料为PVC。


噪音

1、虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!

2、当有大气流通过泵时噪音较大,抽气接近真空时噪音将减小。如果把消音器接入管路系统,会产生一定消音效果。根据管路系统的具体情况,消音效果有差异。


过滤

当泵工作一段时间后,输送介质中含有的固体杂质会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在泵入口一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后,因附着了杂质而阻力增大,使系统的流量和真空度明显下降,应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。


参数曲线

压力-流量曲线,不同微型泵之间存在一定的个体差异,该曲线仅供参考,不作产品验收依据。本小节所述“流量”均指“平均流量”。

曲线MAX平均流量会略低于标称值,是由于测试管路元件有阻力,从而导致流量的衰减。

(1)SFKY13015A-24V压力-流量曲线图

(2)SFKY8008A-24V压力-流量曲线图

(3)SFKY9009/12009-24V压力-流量曲线图

(4)SFKY8006-12V压力-流量曲线图

(5)SFKY8006-24V压力-流量曲线图


频率调速型接口定义表

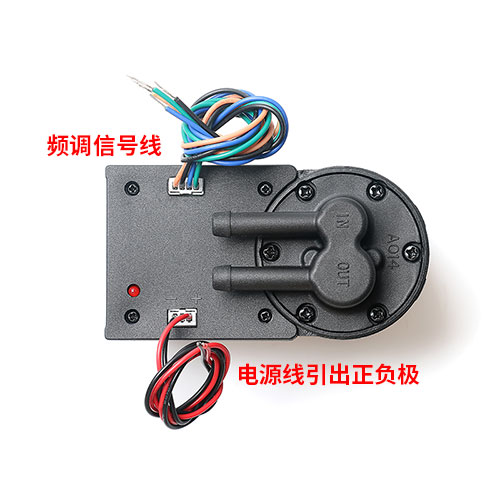

1、接线详细说明

电源线(上图从右向左)

序号

引线

颜色

功能

动作电平

信号说明

1

电源线,正极

DC 12V±10%,DC 24V±5%

接直流电源正极

2

电源线,负极


接直流电源负极

调速信号线(上图从右向左)

序号

引线

颜色

功能

动作电平

信号说明

1

绿

方式切换


总共有2个状态:接地、悬空:

1)绿线接地时(与黑线相接,黑线连接电源负极黑线),泵进入调速状态运行(红灯闪烁);

2)绿线悬空时,泵处于非调速状态运行(红灯常亮)。

2

频率信号调速

输入方波:

低电平0-0.8V

高电平2-4V

占空比20-80%

频率800-3500Hz,

泵每分钟转速值和频率数值相同。

蓝线接上位机正极:

当绿线接地(见绿线说明)时,泵进入调速状态运行,转速由频率信号(蓝色线)的周波数决定,比如信号为2500Hz,则泵的转速为2500r/min;

调速信号发生变化后,泵内部程序会逐渐调节转速以达到与调速信号周波数一致,此过程可能会持续数秒钟。

当蓝线断开时,泵从调速运行状态进入非调速运行状态(红灯常亮),转速维持当前转速。

断电重启后,转速也维持断电前的转速(即有“转速记忆”功能)。

3

接地


黑线接上位机负极;

4

5V输出

向外置调速器供电。

如调速器自带电源,棕线可悬空并绝缘包扎。

2、警告及注意:

【警告】

禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!导致保修失效!

【调速注意】

(1)若运行时出口正压较高(如接近堵死或堵死,也即负载较大时),调速范围不再是:800~3500Hz,而是一个较窄的范围,泵能启动的下限约2150~2300Hz(因大负载时,频率较低导致的转速降低,可能导致电机启动乏力)......

(2)运行时,因负载较大,转速调得过低导致泵停机时,必须断电重启,且频率至少应设置为2150~2300Hz,泵才能恢复启动!

3、如果无需调速,可以按如下接线:

电机引线

连接方法

备 注

电源线-红线

接直流电源正极,电压严格按接线说明!

拔掉调速信号线排线,完全不用调速端口,泵处于非调速状态;

电源线-黑线

接直流电源负极

说明:请完全按上表连接!否则可能烧毁,造成保修失效!


指示灯说明及实例

1、指示灯(仅1种颜色):

红色常亮——非调速状态;

红灯闪烁——频率调速状态,且闪烁频率固定不变(不随频率改变而变);

2、调速实例:

某客户购买SFKY12009H-24V:

A.轻负载时,例如抽排气口放空通大气,或排气口管路浸入液下仅几厘米进行曝气搅拌等;

【频率调速范围】:800~3500Hz;转速≈800~3500RPM;

(1)上位机给出高电平3V,低电平0V,占空比50%,频率2500Hz方波信号,信号正极接蓝线,信号负极接调速线绿线、调速线黑线、电源线黑线;橙线必须绝缘包扎;

(2)电源线红黑线分别接直流电源正负极,确保以上接线都正确后,才能通电;

(3))泵运转平稳后,转速达到2500RPM;改变信号频率为2000Hz,约10秒钟后,泵电机转速逐渐下降,最终稳定在约2000RPM,完成调速,泵的流量逐渐下降直至稳定,期间红灯一直闪烁,代表处于“调速”状态;

(4)MIN频率:800Hz,泵停机,红灯不再闪烁一直常亮;提高频率,则泵的转速也相应提高,到达3500Hz后,转速达到MAX,红灯不再闪烁一直常亮......

B.满载时,例如排气口完全堵死等;

【频率调速范围】:下限2150~2300Hz,上限3500Hz;转速下限≈2150~2300RPM,上限3500RPM;

(1)操作类似轻负载,只不过频率1600Hz时,泵就停机了;

(2)断电重启后,频率需要预先设置为2150~2300Hz范围内,泵才能正常启动......

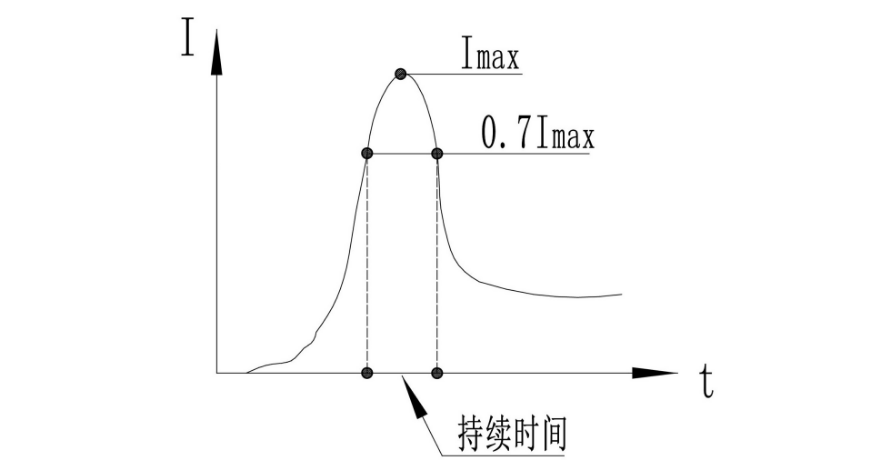

电机启动电流说明

1、该系列泵启动电流:

型号

电压 (V DC)

启动电流Imax(A)

持续时间(ms)

SFKY13015A

24

6

/

SFKY8008A

24

5

/

SFKY12009

24

3

/

SFKY9009

SFKY8006

12

5.5

<30

24

2.5

<20

2、电机启动电流为电机处于静止状态,突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数,且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性,强烈建议采用开关直流电源,且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能;在采用一台电源仅给一台泵供电的基本原则下,建议按如下原则选择电源:

(1)如客户从新为诚公司选配电源,则可选配JF-24V3A(约72W,过载保护约5-5.5A,24V型号)、12V5A(约60W,过载保护约6.5-7A,12V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做,并都做过zhuanye测试)!

(2)如客户自行配备电源,因市场上的电源质量、售价等差别较大,为避免出问题乃至对泵造成损坏,强烈建议多留些余量,应该配备24V6-7A(24V型号)、12V8-10A(12V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路,如:调速、控制...等,会产生额外的浪涌电流叠加在电机的启动电流上,使启动电流增加很多,则电源的选择余量应该进一步加大!一定要保证配给泵的独立电源,或者电源支路的MAX允许电流,大于泵的MAX瞬间启动电流!否则可能导致泵电机烧毁,将不属于正常免费质保范围,特此提醒!


注意事项

1.该产品不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!

2.异物不得落入气咀,抽取的介质中不能有固体颗粒,否则将损坏微型泵!

3.泵抽、排气负载较大时,可能无法启动,需卸掉部分负载或空载启动!

4.本产品用于抽取有害气体时,必须进行再次密封,确保人身安全!

5.配套管路元件及容器必须有足够的强度,确保人身安全!

6.内置精密控制电路,需配套品质开关电源或直流稳压电源使用!

7.无刷电机版,禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!

8.接触者应采取防静电措施!

9.请严格按照该说明书要求操作!


三维示意图

1、有刷版(以下图示单位:mm)

2、无刷版(以下图示单位:mm):

安装说明:

(1)泵上螺钉不可拆卸,容易损坏;

(2)安装孔为自攻螺钉孔,不易反复拧紧、拆卸,不然会导致安装松动、不可靠。



配件说明

该系列微型泵随货配件如下表:

配件

详情

IMG_256

1.过滤器:1个(赠送)

(1)SFKY系列应该配:“中号过滤器GA7.8”;

(2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。

(3)允许工作介质温度:0°C~80°C;

(4)使用说明:过滤器连接泵的抽气端。

硅胶管尺寸6x10

2.硅胶管:(选配件,需要另外收费)

建议接管(mm):∮6×∮10硅胶管

24V2.7A

3.开关直流稳压电源:(选配件,需要另外收费)

规格:12V5A(12V泵)

规格:24V3A(24V泵)

F2A-3B7做调压阀-1斜视图

4.F2A-3B7两用调节阀:(选配件,需要另外收费)

(1)原理:通过调节旋钮,改变阀开口度,配合不同管路,可以达到调节微型泵负压、正压或者流量的目的;

(2)注意:不能同时调负压、正压、流量,是同一时刻只能调三种参数之一。
