  • 无刷微型真空泵 V60系列
  • 无刷微型真空泵 V60系列

    高负压(-88kPa)触摸屏调速微型真空泵

    1、新为诚V60系列无刷微型真空泵,tupo传统无刷电机小力矩限制,又一次克服了高负压微型真空泵,每上升一点负压都非常困难的难题,成功地将V60的MAX负压从原来的-83kPa提升为-88kPa(免费提升,价格不变!),峰值流量≥26.5L/Min(平均流量≥17.5L/Min),属目前无刷微型真空泵中,负压较大、流量较高产品;

    2、新为诚V60系列无刷微型真空泵,系原热销高负压VAY系列升级品,仍然采用了品质无刷电机,但大大强化了电气性能,增加了多重保护;并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版


    • 0.00
      0.00
商品描述

高负压(-88kPa)触摸屏调速微型真空泵

1、新为诚V60系列无刷微型真空泵,tupo传统无刷电机小力矩限制,又一次克服了高负压微型真空泵,每上升一点负压都非常困难的难题,成功地将V60的MAX负压从原来的-83kPa提升为-88kPa(免费提升,价格不变!),峰值流量≥26.5L/Min(平均流量≥17.5L/Min),属目前无刷微型真空泵中,负压较大、流量较高产品;

2、新为诚V60系列无刷微型真空泵,系原热销高负压VAY系列升级品,仍然采用了品质无刷电机,但大大强化了电气性能,增加了多重保护;并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版



V60(基础型)


V60(远控型)


V60(电调型)


V60(频调型)


V60(触控型)


V60(ding配型)

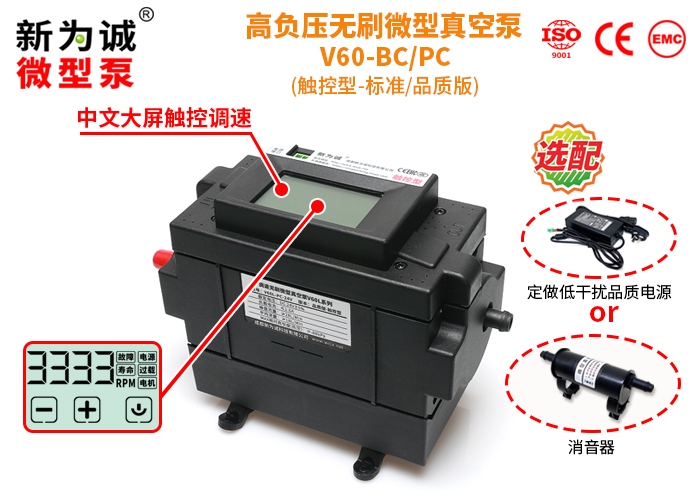

高负压(-88kPa)触摸屏调速微型真空泵

1、新为诚V60系列无刷微型真空泵,tupo传统无刷电机小力矩限制,又一次克服了高负压微型真空泵,每上升一点负压都非常困难的难题,成功地将V60的MAX负压从原来的-83kPa提升为-88kPa(免费提升,价格不变!),峰值流量≥26.5L/Min(平均流量≥17.5L/Min),属目前无刷微型真空泵中,负压较大、流量较高产品;

2、新为诚V60系列无刷微型真空泵,系原热销高负压VAY系列升级品,仍然采用了品质无刷电机,但大大强化了电气性能,增加了多重保护;并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版;再根据是否需要远程控制或通讯、调速方式等进一步细分为:基础型、远控型、频调型、电调型、触控型、ding配型......丰富的功能总有一款满足您的要求!

3、V60品质版,敢保2年!配备品质无刷长寿命电机(寿命长达20000小时),特别适合频繁起停或长期连续运转工况,满负载下连续运转寿命高达上万小时,还可在MAX负压下可靠启动!


自我保护

1、新为诚V60系列无刷微型真空泵,全部版本都具备以下完善的自我保护,尽量减少客户误操作带来的损害,能有效延长泵的使用寿命:

(1)过热保护:新为诚微型泵V60电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高,会自动停机保护;直到重新断电再通电重启;

(2)过载保护:

a.如果有异物进入V60电机轴卡住,泵会自动停机,直到重新断电再通电重启;

b.调低转速后,负载太大,V60处于过载状态,泵会自动停机,直到重新断电再通电重启;

(3)反接保护:微型泵V60的正负极接反,不会烧毁,恢复正确连接即可;

(4)欠压过压保护:直流电压范围22-27V,不在这个范围都会报警(指示灯变红或触摸屏显示错误代码);


不同类型优点

新为诚V60系列无刷微型真空泵,各种类型各有千秋:

1、基础型:无法调速,但性价比高(适合低成本用户),质量、功能等各项指标中等偏上,有指示灯指示是否通电、运转......;

2、远控型:无法调速,但可在较远处加延长线,通过继电器等远程控制,仅需要简单断开或接通即可控制泵启停,简单可靠,无需复杂信号......;

3、频调型:可调速,外接方波信号,通过改变信号的“频率”实现调速,并且内置闭环控制功能,尽量保证转速和输出稳定,且具有工作状态记忆、转速记忆功能,下面简称“双记忆功能”!

4、电压调:可调速,外接电位器、单片机或PLC等外设调速,信号源多样,简单、易于实现,具有双记忆功能!

5、触控型:可调速,具有双记忆功能;适合不会或没时间开发外部调速电路的客户,可直接将泵集成在仪器内部,仅外显触摸屏,直接利用中文高清大触摸屏,调节微型泵的流量等参数,简单、高效,大大节省开发设计仪器周期、提高效率等......;

6、ding配型:可调速,具有双记忆功能;功能、寿命等MAX全、MAX长的型号,高达3种调速方法:既可内置触摸屏调速,又可外部频率或电压闭环调速,还可电信号控制泵启停,甚至利用RS485通讯,智能化查看微型泵的多项指标:运行时间、转速、故障记录等重要信息(还可定做远端计算机利用RS485控制启停、调速功能,目前推广期,暂时不额外收费,详询新为诚客服)......


新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求),可昼夜不停长期连续运转,无油无污染、免维护;

2、抽气端可带大负载,甚至堵死也属于正常工作;对控制电路几乎无干扰!小体积......


调速功能

可通过调节电机转速来控制泵的流量。频率调速型、电压调速型、ding配型配备调速信号接口,可分别通过频率信号或电压信号进行远端调速。触控型与ding配型配备液晶触摸屏,可通过触控液晶屏进行启停控制和调速控制,调速功能可以更方便的调节流量大小。另外,ding配型还支持订制RS-485串口调速功能,可通过Modbus通讯协议对泵进行转速调节、启停控制及工作状态监测。


报警功能

1、基础型、远控型、频调型、电调型配有工作指示灯,通过指示灯颜色变化,实现泵工作状态的反馈:

a、绿灯常亮时,表示电路正常通电,泵处于未工作状态;

b、绿灯闪烁时,表示泵正常工作;

c、红灯常亮时,表示泵因电机转速偏移过大或堵转故障而停机报警;

d、红灯闪烁时,表示泵因电源电压不稳而停机报警;

e、正负极接反时指示灯不亮,泵不工作,但也不会损坏泵。

2、触控型和ding配型都配有液晶显示屏,出现不同故障会显示不同的报警代码,故障处理更加方便。(下图仅用作示意,具体参照第5章告警与处理。)

定做接头

客户如对微型气泵、微型真空泵的抽、排气接头有特殊要求,可以定做以下规格接头,新为诚提供模块化接头选配服务,以提升客户服务体验。

气嘴组合

材质

建议搭配的管路

标配宝塔气嘴

增强尼龙

∮7×∮13硅胶管

不锈钢Rc1/8螺纹接头

不锈钢

搭配下述气嘴及其他类型气管接头

尼龙Rc1/8螺纹接头

增强尼龙

搭配下述气嘴及其他类型气管接头

不锈钢宝塔气嘴

不锈钢

∮7×∮13硅胶管

塑料宝塔气嘴

PP

∮7×∮13硅胶管

PC6快换接头

不锈钢

外径6mm硬质气管(快插管)

PC8快换接头

不锈钢

外径8mm硬质气管(快插管)

以下泵为50系列示例,仅用于说明具体接头样式,不代表其他型号泵外观!特此说明)!但具体费用、周期等需要预先咨询新为诚科技销售部。

1、标配尼龙宝塔接头(无特殊说明,默认都是尼龙宝塔接头)

规格:ø6(内孔)×ø10.5(外径);材质:增强尼龙;接口形状:防滑凸起式(抽排气嘴一样);见下图:

2、定做不锈钢内丝接头

规格:圆锥内螺纹Rc 1/8(不锈钢);材质:不锈钢;见下图:

3、定做尼龙内丝接头

规格:圆锥内螺纹Rc 1/8(增强尼龙);材质:增强尼龙;见下图:

4、定做PC8不锈钢快换接头

规格:对外接口为快换,另外一端为R 1/8外螺纹(已旋入泵体,已经打胶,不可拆卸),材质:不锈钢;如下图:

快换端接管:建议采用质量可靠的品牌尼龙管,如SMC品牌尼龙管,且外径必须是8mm (如内径6mm,外径8mm等)。否则可能导致连接处密封不良漏气影响泵的参数,管子无法正常拔插、损坏管接头等!

温馨提醒:如因采用过于便宜尼龙管,或暴力插拔等导致泵或接头损坏,有可能失去正常免费质保!

5、定做PC6不锈钢快换接头

规格:对外接口为快换,另外一端为R 1/8外螺纹(已旋入泵体,已经打胶,不可拆卸),材质:不锈钢。如下图:

快换端接管:建议采用质量可靠的品牌尼龙管,如SMC品牌尼龙管,且外径必须是6mm (如内径4mm,外径6mm等)。否则可能导致连接处密封不良漏气影响泵的参数,管子无法正常拔插、损坏管接头等!

 温馨提醒:如因采用过于便宜尼龙管,或暴力插拔等导致泵或接头损坏,有可能失去正常免费质保!


关键参数

型号

额定电压

(V DC)

负载电流

(A)

功率

流量(L/min)

MAX相对

真空度

(kPa)

(W)

峰值流量

平均流量

V60L

24

≤1.6

≤38.4

≥26.5

≥17.5

≥-88

注:

1、该系列微型泵均使用直流电源,输入电压要求:24V±10%;所需直流稳压电源为选配件,客户需自行配备,或也可从新为诚购买定做好的电源。

2、如无特别说明,技术参数均是在25℃、标准大气压101kPa的条件下的测定值;

3、表中参数是在电机MAX转速时测得。当转速变化时,压力/真空度基本不变;

4、表中参数均在标配接口下测得,若选配其他类型接口,参数可能会发生小幅改变;

5、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因原理等原因会导致较大误差(这不是微型泵的问题)。

6、分类标准:

(1)按性能、寿命、生产工艺、调试等不同,可分为简化版(简称J,下同)、标准版(B)、品质版(P);

(2)根据功能不同细分为基础型(J)、远控型(Y)、频率调速型(简称频调型,H)、电压/电位器调速型(简称电调型,V)、触控型(C)、ding配型(D);

实例(订购时,请一定注明型号版本、流量简写、版本后缀等,以免弄错,谢谢!):

(1)V60L-JY-24V,表示是V60系列微型真空泵中,简化版-远控型(可在远端无人值守控制),DC 24V供电产品;

(2)V60L-BV-24V,表示是V60系列微型真空泵中,不保证一定能在MAX负压下重启但流量稍大,标准版-电压调速型,DC 24V供电产品;

(3)V60L-PD-24V,表示是V60系列微型真空泵中,品质版-ding配型,DC 24V供电,品质MAX高,功能MAX齐全产品。

7、客户自行配备直流电源注意事项:

(1)基础型、远控型、频调型、电调型:因启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 MAX瞬间启动电流,如V60L的MAX瞬间启动电流就是6A,则应配备24V6A以上的开关直流电源(过载能力要强),且必须带有地线可靠接地,否则可能因电源自身干扰过大造成泵无法正常工作(注意,这并不是泵的质量问题)!

(2)触控型、ding配型:因都配备了一块液晶触控屏,故对直流电源本身的各项指标如是否较低干扰、过载能力是否较强等要求很高,否则易造成液晶触控屏工作失灵等故障,故建议选配我司专门定做的,通过各项严苛指标检验的,配套开关直流稳压电源JET-24V3A!且需保证稳压电源交流端应可靠接地(比如交流插线板必须可靠接地,不能虚接悬空;插线板上不能接有干扰源、优先插入房屋墙壁插座等......),否则触摸屏可能因干扰失灵......

8、【体积、接管】:

(1)泵体积(长x宽x高,单位mm):默认接头为宝塔:

基础型、远控型、频调型、电调型:≈181×70×141(含减震脚);触控型:≈181×77×140(标配宝塔接头,含减震脚);ding配型:≈181×70×138(含减震脚);

(2)抽、排气嘴尺寸(mm):ø6(内孔)×ø10.5(外径)   接口形状:防滑凸起式(抽排气嘴一样);

(3)建议接管(mm):ø7×ø13硅胶管;重量:约850克;

(4)抽排气嘴有指示:in、out;使用前必须将抽排气嘴上盖的红色防尘帽取下,才能通电让泵启动。


版本说明

性能

版本

简化版

标准版

品质版

寿 命

★★

★★★

★★★★

噪音

★★

★★★

可靠性

★★

★★★

参数一致性

★★

★★★

抗电磁干扰

★★

★★★

工作环境温度

0~40℃

0~50℃

0~50℃

注:

(1)★越多,代表此项性能越好;以上对比不代表简化版不好,仅供客户直观对比参考,特此说明!

(2)特别说明:上表中,噪音高低与★成反比(即★越多代表噪音越低、越好):所以噪音分贝数从理论上来说,品质版<标准版<简化版(个体差异除外),详询客服。

虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!


可靠性寿命说明

型号

寿命值(小时)

简化版

标准版

品质版

V60L

满载寿命

5000

7500

10000

空载寿命

8000

12000

15000

电机寿命

10000

15000

20000

产品寿命测试说明:

1、满载寿命测试工况:封堵泵抽气口,排气口直通大气,使泵工作在MAX负压工况下24小时不停机连续运转;

2、空载寿命测试工况:泵抽气口、排气孔直通大气,使泵工作在常压下24小时不停机连续运转;

3、电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;

4、寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃随气候波动,环境相对湿度50%~85%,随气候波动;

5、实验数据来源为新为诚科技实验室,以及供应商实验室。


不同版本具备保护功能列表

型号

版本

过载保护

过压保护

欠压保护

过热保护

反接保护

V60全系列

简化版

标准版

品质版

类型说明

类型

功能与配置

基础型

不可调速,仅配备指示灯和启停开关。

远控型

配备指示灯、启停开关、远程控制端口,客户可从该远程控制端口自行引线到远处,控制泵的启停。

注:若要使用该远控功能,面板上的启停开关应置于“开”的位置。

频调型

 配备指示灯、启停开关、频率调速端口,客户可向该频率调速端口输入频率信号,对泵进行调速控制。

注:若要使用该调速功能,面板上的启停开关应置于“开”的位置。

电调型

配备指示灯、启停开关、电压调速端口,客户可向该电压调速端口输入电压信号,对泵进行调速控制。

注:若要使用该调速功能,面板上的启停开关应置于“开”的位置。

触控型

配备液晶触控屏调速功能。可通过触摸触控屏显示按钮,控制泵的启停及调节电机转速大小,同时还有故障代码显示功能,可查询代码表快速判断故障原因,迅速排查解决。

ding配型

不仅配有液晶触控屏调速功能、故障显示功能,还配备了远端频率调速功能、远端电压调速功能和RS-485通信功能(标准品仅可RS485读取,但可定做RS485控制、调速功能)。

销售产品表

版本

类型

简化版

版本代码

标准版

版本代码

品质版

版本代码

基础型

JJ(因与下面功能更强的JY价格相同,故后期将减产至停产,目前仅供应老客户。)





远控型

JY

BY

可定做


频调型

JH

BH

可定做


电调型

JV

BV

可定做


触控型



BC

PC

ding配型





PD

注:上表中“√”表示有对应版本产品,“可定做”表示标准品无此版本,但可根据客户需求定做。


工况

1、环境:该系列泵简化版的工作的环境温度为0℃~40℃,标准版与品质版的工作的环境温度为0℃~50℃。所有该系列泵工作环境的相对湿度≤90%,无结露,泵不宜在室外日晒,应在清洁、通风的环境中工作。

2、介质:泵抽气的介质温度为0℃~50℃,所抽取的气体允许富含水汽,但不能是液态水,不能含有固体颗粒、油份、杂质、腐蚀性等。

3、高温型:该系列产品按可承受的介质气体温度分为常温介质型(简称“常温型”)和高温介质型(简称“高温型”)两种。未特别注明的为常温型。

对介质温度有特殊要求的客户,可定做高温型!订购高温型产品需特别标明,如V60L-PD-24V(品质版-ding配型+高温介质型);

类 别

允许的介质温度

注意事项

常温介质型

0℃~50℃

禁止介质中含有冰粒等固体颗粒!

高温介质型

0℃~100℃


选型注意

1、负载:

(1)泵的抽气端可以带大负载,甚至完全堵塞,但施加的负载不能超过泵的MAX负压(相对真空度);

(2)泵的排气端必须保持通畅,不能有负载,否则请选择 F25N、SFNY、SFKY、SFCY、F60 系列产品。

2、该微型泵不建议直接打开/切断24V直流电源开/关机,开/关机建议通过泵上面板拨动开关、远控开关、触控屏开关或控制信号等先进行软启动/软关机后,再接通/切断电源,否则可能影响电机寿命,甚至烧毁电机!由此引起的故障将无法免费质保,敬请知晓!

3、想直接通断电控制泵启停的客户,可选购远控型,详询新为诚客服。

4、ding配型产品使用频率调速和电压调速工作模式时,在24V电源断电前需将Mod信号拉低,先将电机停转,等待500ms 后断电,否则可能影响电机寿命,甚至烧毁电机!由此引起的故障将无法免费质保,敬请知晓!

5、内置精密控制电路,需配套品质开关电源或直流稳压电源使用!该系列泵若未使用新为诚配套电源时,可能对泵运行造成干扰,在电源端引出地线可靠接地,有助于提高运行可靠性!

6、在密闭小空间使用该产品时,请注意对泵进行散热,当泵所处环境温度超过规定值时,将触发过热保护!断开电源重新上电,可解除该次过热保护。

7、关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接使用该无刷微型气泵。本身就属于低电磁干扰产品,其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

8、真空度值越小抽吸能力越强,详见微型真空泵常识.

9、如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。


产品材质

1、介质接触到的材料:增强尼龙、EPDM橡胶、丁晴橡胶、硅橡胶,请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙,减震脚的材料为PVC。


噪音

(1)虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!

(2)当有大气流通过泵时噪音较大,抽气接近真空时噪音将减小。如果把消音器接入管路系统,会产生一定消音效果。根据管路系统的具体情况,消音效果有差异。


过滤

当泵工作一段时间后,输送介质中含有的固体杂质会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在泵入口一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后,因附着了杂质而阻力增大,使系统的流量和真空度明显下降,应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。


参数曲线

真空度-流量曲线,不同微型泵之间存在一定的个体差异,该曲线仅供参考,不作产品验收依据。本小节所述“流量”均指“平均流量”。

注:

1、曲线MAX平均流量会略低于标称值,是由于测试管路元件有阻力,从而导致流量的衰减。

2、从大数据分析,微型泵的版本越高,该曲线越有参考价值:品质版>标准版>简化版


启动电流曲线

启动电流曲线在抽气口和排气口直通大气的工况下测得,不同微型泵之间存在个体差异。该曲线为统计数值,仅作为用户确定供电系统时的技术参考,不作验收数据。


基础型

图5-1 基础型接线说明

说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极。通过拨动开关来控制泵启停。


远控型

图5-2 远控型接线说明

说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极。使用远程控制功能时需将拨动开关置于“开”的位置。控制端红线连接泵内部5V电压,黑线为控制信号线。连接红线与黑线则泵停机,断开红线与黑线则泵启动。

PS:控制端红线与黑线连接时的电流约为1.5mA。

警告:远控型控制端,严禁误接、错接供电电源!否则烧毁将不予保修!


频调型

图5-3 频率调速型接线说明

1、新为诚频率调速型接口定义表

插件

引脚颜色

输入

信号定义

信号说明

电源端

1红

VCC_24V

24V电源输入

额定电压24V,电压范围22-26V

2黑

GND

电源地


控制端

1红

VCC_5V

5V电源输出

  可为外部器件提供MAX20mA的电流

2蓝或绿

Fre

频率调速

3.3V≤高电平≤5V

0≤低电平<0.8V

  输入方波,建议幅度值5V,占空比50%,直流偏置电压2.5V。

  频率调速范围1333Hz-3333Hz对应1333-3333rpm,当频率<1333Hz则按MIN转速运行,当频率>3333Hz则按MAX转速运行,如果直接接入高电平则泵停止运行。接入低电平或悬空则泵按上一次停止时的速度运行。

3黄

GND

电源地

  接外设信号地


电调型

图5-4 电压调速型接线说明

说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极,控制端可接电位器、单片机或PLC等外设调速。使用外接电位器方式调速时,接线方法如图5-4所示,要求电位器总阻值大于2KΩ,拨动开关置于“开”的位置。使用单片机、PLC提供电压信号时,接线方式同频率调速型(图5-3所示)。

1、新为诚电压调速型接口定义表

插件

引线

颜色

输入

信号定义

信号说明

电源端

1红

VCC_24V

24V电源输入

额定电压24V,电压范围22-26V

2黑

GND

电源地


控制端

1红

VCC_5V

5V电源输出

可为外部器件提供MAX20mA的电流

2蓝或绿

Vol

电压调速

0≤Vol≤5V

电压调速范围0.5-4.5V,对应转速3333-1333rpm,随着电压的升高转速相应降低。

  当输入小于0.3V时泵按存储转速运行。当电压大于4.8V时泵停止运行。不可输入负电压(低于0V)或者高于5.5V的电压否则可能造成损伤!

3黄

GND

电源地

接外设信号地

2、特别说明:

(1)使用旋钮电位器调速过程中,当旋钮电位器转动一下后,需保持100ms等待电压稳定,泵的转速才会做出相应改变,快速旋转电位器,泵无法快速做出对应的转速变化。

(2)如果调大转速时,旋钮旋转过快而使泵未达到MAX转速,请反向旋转电位器后,再缓慢向调大转速方向旋转电位器。

(3)当不需要调速功能时,可按照图2 远控型接线控制泵的启停。

(4)如需在某固定转速下进行启停控制使用,可用电位器调速到需要的转速,拔掉旋钮电位器,再按照图2进行接线控制泵的启停,此时泵将按照调整后的转速进行启停。

(5)旋钮电位器旋转过程中会有调速过程,无法用于某固定转速启停。


触控型

图5-5 触控型接线说明

说明:

1、源端红色线连接24V直流电源的正极,黑线连接电源负极。通过触控液晶屏控制泵运行。

2、为防止触屏上的启停按钮发生误触,操作时需要压住一定面积且长按才能触发。

3、购买产品的用户若未使用新为诚公司配套电源,可能会因为电源的品质对泵造成损坏或干扰泵的正常运行,强烈建议在电源端引出地线可靠接地,有助于提高运行可靠性!


ding配型

图5-6 ding配型接线说明

说明:

ding配型不仅配有液晶触控屏调速功能、故障显示功能,还配备了远端频率调速功能、远端电压调速功能和RS-485通信功能。下面是ding配型接线端口对应的信号说明。

1、ding配型接口定义表

插件

引线

颜色

输入

信号定义

信号说明

电源

1红

VCC

24v电源输入

额定电压24V,电压范围22-27V

2黑

GND

电源地


控制

1棕

Mod

工作模式选择

3.3V≤高电平≤5V

0≤低电平<0.8V

Mod信号接高电平为通过电压或频率进行调速控制,接低电平则电机停止运行,悬空(不连接引线)为通过液晶屏控制调速。

2黄

Sel

调速模式选择

3.3V≤高电平≤5V

0≤低电平<0.8V

Sel信号输入高电平为频率调速、低位电平为电压调速。

3蓝

Fre

频率调速

3.3V≤高电平≤5V

0≤低电平<0.8V

输入方波,建议占空比50%,直流偏置电压2.5V。

频率调速范围1333Hz-3333Hz对应1333-3333rpm,当100Hz<频率<1333Hz则按MIN转速运行,当频率>3333Hz则按MAX转速运行,当频率≤100Hz则泵停止运行。

4绿

Vol

电压调速

0≤Vol≤5V

调压范围0-5V,输入0V时为MIN转速,随着电压的升高转速也相应增高。不可输入负电压(低于0V)否则可能造成损伤!

5黑

GND

共地

控制信号共地

通信

1

485B

RS485通讯

RS-485串行通信接口,输出电机运行时间,实时转速,告警代码以及出现次数。

2

485A

3

GND

注:

(1)为防止触屏上的启停按钮发生误触,操作时需要压住一定面积且长按才能触发。

(2)购买触控型或ding配型的用户若未使用公司配套电源,可能对泵运行造成干扰,在电源端引出地线可靠接地,有助于提高运行可靠性!

(3)若配件线缆线序颜色和表中不对应,请按照端口序号核对线缆定义与序号!

(4)当使用频率信号调速时,需要在泵上电前,先连接好调速信号线缆并输入有效的控制信号后再上电;如果已经使用液晶屏进入屏幕调速模式,需要先输入调速频率信号并再次上电,才能启动信号调速。

2、ding配型频率调速功能接线说明

频率调速接线说明

说明:电源端红色线连接直流电源的正极,黑线连接电源负极。调速线Mod,Sel连接高电平,Fre连接单片机或PLC方波输出口,GND连接单片机或PLC的低电平端口。通过调节方波的频率大小控制泵运行速度。

频率信号说明:频率调速范围1333Hz-3333Hz对应1333-3333rpm,当100Hz<频率<1333Hz时按MIN转速运行,当频率>3333Hz时按MAX转速运行,当频率≤100Hz则泵停止运行,3.3V≤高电平幅值≤5V。

【特别注意】:在断开24V 供电前,需先将Mod 信号拉低使电机停转后再进行停转,建议等待时间>500ms,否则可能影响产品寿命。

3、ding配型电压调速功能接线说明

电压调速接线说明

说明:电源端红色线连接直流电源的正极,黑线连接电源负极。控制端Mod连接上位机高电平端口或5V直流电源+级,Sel和GND连接上位机低电平端口、接地端口或5V直流电源负极,电位器+级连接5V直流电源+,电位器-级连接5V直流电源-,电位器分压输出端连接控制端Vol。通过控制Vol(调压范围0-5V,随着电压的升高转速也相应增高)端口输出电压大小控制泵运行速度。在断开24V供电前,需先将Mod信号拉低使电机停转后再进行断电,建议间隔时间>500ms,否则可能影响产品寿命。

注:

(1)在断开24V供电前,需先将Mod信号拉低使电机停转后,再进行断电,建议间隔时间>500ms,否则可能影响产品寿命。

(2)电压调速不可输入负电压(低于0V)或者电压>5.5V,否则可能造成产品电路损伤。

4、ding配型RS485通讯功能接线说明

RS485通讯功能接线说明

通讯功能接线说明

说明:电源端红色线连接直流电源的正极,黑线连接电源负极。通讯端分别连接RS485B、RS485A、GND或通过USB转RS485通讯线连接。其中,波特率为19200,数据位为8,开始/停止位为1,无奇偶校验位。通过控制液晶屏控制泵运行。可以监控到运行时间、运行转速、故障记录等重要信息。

波特率

数据位

开始/停止位

奇偶校验位

19200

8bit

1


告警与处理

对于F50/V50/V60触控型、ding配型等带有中文大液晶屏的型号而言,可以通过显示在屏幕上的代码,迅速查找故障,及时排除故障避免损坏微型泵!

工况

故障类型

报警代码

报警原因

故障处理

电源过压

“电源”闪烁

EE01

直流电源输出电压大于正常电压范围。

1、检查电源的输出电压,重新上电。

2、频繁告警,请联系新为诚客服。

电源欠压

“电源”闪烁

EE02

直流电源输出电压小于正常电压范围。

1、检查电源的输出电压,重新上电。

2、频繁告警,请联系新为诚客服。

电源输出功率不足

“电源”闪烁

EE03

直流电源输出功率无法达到泵运转功率要求或电源输出稳定性较差。

1、更换输出功率更大的直流电源。

2、联系新为诚公司购买配套电源。

泵过载

“过载”闪烁

EE11

泵工作负载过大,可能导致泵永久损坏。

1、检查管路是否正常(减小泵的运行负载),重新上电。

2、频繁告警,请联系新为诚客服。

泵寿命到达,正常运转

“寿命”闪烁


累计工作时间超过泵设计寿命,降低泵可靠性,无其他故障。

建议联系新为诚公司订购替换产品或配件。

电机寿命到达,异常停转

“电机”

闪烁

EE21

累计工作时间超过电机设计寿命,并伴随电机转动异常。

建议联系新为诚公司订购替换产品或配件。

电机异常停转

“电机”

闪烁

EE31

电机堵转,转速反馈异常。

1、检查管路负载是否正常(减小泵的运行负载),重新上电。

2、频繁告警,请联系新为诚客服。

电机转速偏移大

“电机”

闪烁

EE32

实际转速与设定转速偏移偏大。

1、检查管路负载是否正常(减小泵的运行负载),重新上电。

2、频繁告警,请联系新为诚客服。

电压调速信号过压

“电机”

闪烁

EE41

电压调速信号电压过高,可能导致产品永久损坏。

1、检查Vol输入电压范围是否在0-5V范围内。

2、频繁告警,请联系新为诚客服。


注意事项

1.本产品无防水、防尘、防爆功能,不能在易燃易爆环境中使用!

2.异物不得落入气咀,抽取的介质中不能有固体颗粒,否则将损坏微型泵!

3.排气端必须保持通畅,否则会损坏微型泵!

4.泵抽气负载较大时,可能无法启动,需卸掉部分负载或空载启动!

5.本产品用于抽取有害气体时,必须进行再次密封,确保人身安全!

6.配套管路元件及容器必须有足够的强度,确保人身安全!

7.内置精密控制电路,需配套品质开关电源或直流稳压电源使用!

8.该系列泵若未使用公司配套电源时,可能对泵运行造成干扰,在电源端引出地线可靠接地,有助于提高运行可靠性!

9.本系列产品不允许通过直接切断24V电源关机,停机需通过面板拨动开关、远控开关、触控屏开关或控制信号先进行软关机后,再切断电源,否则可能影响电机寿命!

10.ding配型产品使用频率调速和电压调速工作模式时,在24V电源断电前需将Mod信号拉低,先将电机停转,等待500ms后断电,否则可能影响电机寿命!

11.请严格按照该说明书要求操作.


V60基础型

V60远控型、频调型、电调型

V60触控型

V60ding配型

安装说明:

1、泵上自带的螺钉不能拆卸,会损坏泵;

2、安装孔为自攻螺钉孔,禁止反复拧紧、拆卸,不然会导致安装松动、不可靠。


该系列微型泵随货配件如下表:

配件

详情

IMG_256

1.过滤器:1个(赠送)

(1)V60系列应该配:“大号过滤器GA9.5”;

(2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。

(3)允许工作介质温度:0°C~80°C;

(4)使用说明:过滤器连接泵的抽气端。

IMG_256

2.电源接口接插件:1根(赠送)

名称:两插口接插件;所有V60版本均赠送备用!

用途:将V60泵上电源接口与直流电源正负极相连,长约28CM(批次不同,长度可能有一定差异)。

说明:V60微型泵默认赠送的品质开关直流转换电源,已集成有两插口接插件;仅当客户不需该转换电源时,才启用本接插件(比如总电源分一路直流支路给V60供电,或野外只能用蓄电池供电等特殊情况下)。

IMG_256

3.远控接口接插件:1根(仅远控型赠送)

接线定义、用法等详情请见《调速泵各种类型接线详解》

说明:批次不同,线长长度可能有一定差异。

电调线+旋转电位器-02

4.电调型接插件(含旋转电位器):1根(仅电调型赠送)

接线定义、用法等详情请见《调速泵各种类型接线详解》

说明:批次不同,线长长度可能有一定差异。

频调线

5.频调型接插件:1根(仅频调型赠送)

接线定义、用法等详情请见《调速泵各种类型接线详解》

说明:批次不同,线长长度可能有一定差异。

IMG_256

6.调速接口接插件:1根(仅ding配型赠送)

接线定义、用法等详情请见《调速泵各种类型接线详解》

说明:批次不同,线长长度可能有一定差异。

IMG_256

7.RS485远程通讯接口接插件:1根(仅ding配型赠送)

接线定义、用法等详情请见《调速泵各种类型接线详解》

说明:批次不同,线长长度可能有一定差异。

IMG_256

8.开关直流稳压电源:1台(选配件,需要另外收费)

规格:24V3A

该系列调速泵对电源抗干扰能力要求较高,强烈建议选用我司定做的低干扰电源!否则易干扰泵的正常运行,有可能造成泵无法正常工作甚至损坏!

硅胶管尺寸6x10

9.硅胶管:(选配件,需要另外收费)

建议接管(mm):∮7×∮13硅胶管

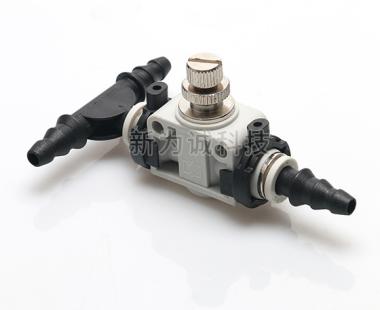

F2A-3B11做调压阀-1斜视图

10.F2A-3B11两用调节阀:(选配件,需要另外收费)

(1)原理:通过调节旋钮,改变阀开口度,配合不同管路,可以达到调节微型泵负压、正压或者流量的目的;

(2)注意:不能同时调负压、正压、流量,是同一时刻只能调三种参数之一。


产品展示​

扫码关注微信

公众号较新动态

联系我们

热线:028-61678198
手机:13340999186
邮箱:xwc66711583@163.com
地址:成都市武侯区武侯大道顺江段77号汇点广场2座905-906
