  • 稳流无刷微型真空泵 VLY系列
  • 稳流无刷微型真空泵 VLY系列

    稳流迷你真空泵

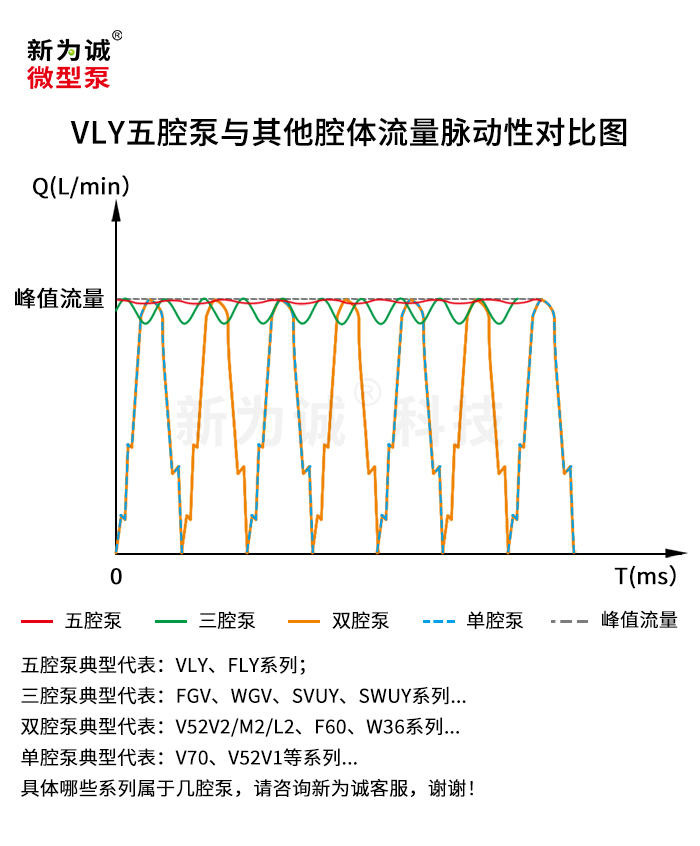

    1、新为诚VLY微型真空泵,系至新推出的五腔微型真空泵,流量非常平稳,低脉动,平均流量、峰值流量基本相当(都是3.7LPM)可见一斑,比原来的VUY、SVUY等三腔泵更平稳;

    2、新为诚VLY微型真空泵,标准版搭配品质无刷电机,可长期连续运转,电机寿命上万小时,满负载寿命可达约5K小时;在某些色谱分析仪、测硫仪等仪器配套,看重成本但又要兼顾品质场合,较受欢迎;

    3、新为诚VLY微型真空泵,抽气口可带大负载,甚至堵死都可正常工作;还可在MAX负压下带压启动,不干扰周围电子元器件、不污染电源、可靠性高......

    • 0.00
      0.00
商品描述

稳流迷你真空泵

1、新为诚VLY微型真空泵,系至新推出的五腔微型真空泵,流量非常平稳,低脉动,平均流量、峰值流量基本相当(都是3.7LPM)可见一斑,比原来的VUY、SVUY等三腔泵更平稳;

2、新为诚VLY微型真空泵,标准版搭配品质无刷电机,可长期连续运转,电机寿命上万小时,满负载寿命可达约5K小时;在某些色谱分析仪、测硫仪等仪器配套,看重成本但又要兼顾品质场合,较受欢迎;

3、新为诚VLY微型真空泵,抽气口可带大负载,甚至堵死都可正常工作;还可在MAX负压下带压启动,不干扰周围电子元器件、不污染电源、可靠性高......


五腔稳流微型真空泵

五腔低脉动微型真空泵VLY30S--产品实物大小对比图

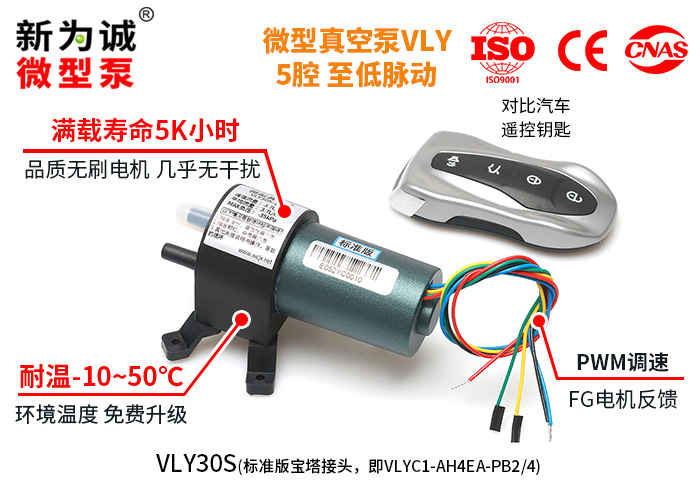

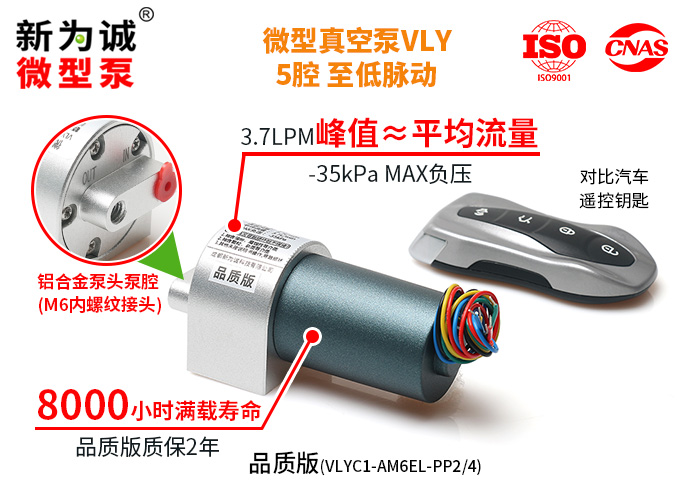

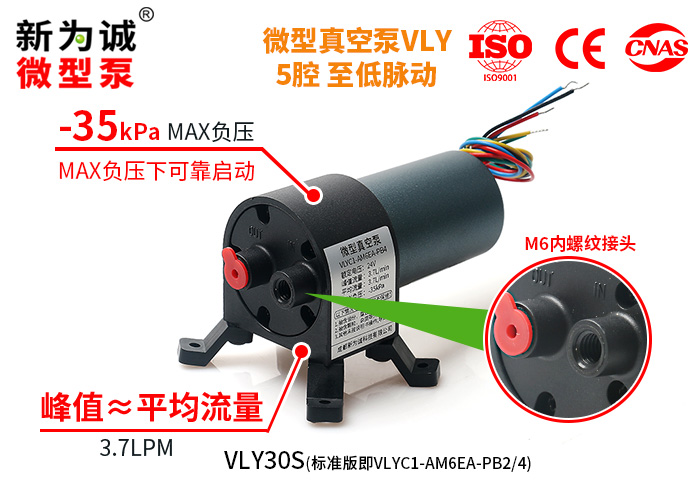

五腔低脉动微型真空泵VLY30S--产品实物图



稳流迷你真空泵

1、新为诚VLY微型真空泵,系至新推出的五腔微型真空泵,流量非常平稳,低脉动,平均流量、峰值流量基本相当(都是3.7LPM)可见一斑,比原来的VUY、SVUY等三腔泵更平稳;

2、新为诚VLY微型真空泵,标准版搭配品质无刷电机,可长期连续运转,电机寿命上万小时,满负载寿命可达约5K小时;在某些色谱分析仪、测硫仪等仪器配套,看重成本但又要兼顾品质场合,较受欢迎;

3、新为诚VLY微型真空泵,抽气口可带大负载,甚至堵死都可正常工作;还可在MAX负压下带压启动,不干扰周围电子元器件、不污染电源、可靠性高......

4、新为诚VLY微型真空泵,标准版、品质版对环境温度耐温更强,从其他系列同版本的耐温环境:0-50℃,免费提升到:-10-50℃,性价比更高!

5、新为诚VLY微型真空泵,标准版可通过PWM信号,改变占空比来改变电机转速、调节流量;有转速反馈信号可实时监控泵转速高低,方便实现闭环控制,使系统更加智能化。


新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求),可昼夜不停长期连续运转,无油无污染、免维护,可任意方向安装;

2、排气端不可带阻尼元件;无油无污染、免维护......




关键参数

型号

额定电压

(V DC)

额定电流

(A)

额定功率

(W)

启动电流

(A)

流量(L/min)

MAX负压

(相对真空度)

峰值流量

平均流量

(kPa)

VLY30S

12

<0.3

<3.6

<2.5

3.7

3.7

-35

24

<0.2

<4.8

<2.0

3.7

3.7

对比:标准大气压

0

注:

1、所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2、该系列微型泵启动电流稍大,为保证泵的正常运转,所配直流稳压电源电流应该超过 2A(12V型号)/2.5A(24V型号),例如VLY30S-24V就应该选24V3A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的12V5A/JF-24V3A电源。

3、版本说明:

(1)版本:该微型泵目前仅推出标准版,后续将陆续推出简化版、品质版,请关注新为诚官网、微信公众号、小程序等,规格、参数变化等恕不一一通知,谢谢。

(2)实例:VLY30S-24V(标准版),24V DC电压;

(3)具体区别请见3.2版本说明。

4、如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。

5、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准);通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题));

6、【体积、接管】:

(1)泵体积(长×宽×高,包容尺寸,单位mm):约91×39×51.5(含减震脚);

(2)抽、排气嘴尺寸(mm):ø3.5(内孔)×ø5.5(外径) 接口形状:直通式(抽排气嘴一样);材质:尼龙;

(3)建议接管(mm),ø4×ø8硅胶管;

(4)重量:约135克(含减震脚);

(5)泵体上有抽、排气口标识,使用前请一定取下防尘帽。


版本说明

该系列目前有1个版本

标准版

新为诚

配置寿命

电机品质

无刷电机★★★

隔膜性能

★★★

轴承性能

★★★

满载寿命

5000小时

空载寿命

7000小时

电机寿命

10000小时

新为诚
性能比较

噪音

不做要求

电磁干扰

▲▲▲▲

环境温度

-10℃~50℃

调速功能

转速反馈信号

过载保护

过热保护

×

保修

1年

注:

1、★越多,代表此项性能越好;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!

2、寿命测试条件:

在清洁无腐蚀的实验室内,泵满负载(完全堵塞抽气口,排气口保持畅通,直通大气)、昼夜不停地连续运行;环境温度5℃~30℃,随气候波动;相对湿度小于90%,随气候波动。

3、关于寿命值,若实际工况优于新为诚测试工况,寿命将会延长。

4、品质版噪音数据以后会更新。简化版与标准版噪音更大,不作具体数据规定、不作检验标准。

5.实验数据来源为新为诚科技实验室,以及供应商实验室。


工况

1、环境:工作环境温度为-10℃~50℃。工作环境的相对湿度≤90%,无结露。泵不宜在室外日晒,应在清洁、通风、无腐蚀的环境中工作。

2、介质:输送介质气体允许富含水汽,但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明,如VLY30S-24V(标准版+高温介质型)。

类 别

允许的介质温度

注意事项

常温介质型(标准版、品质版)

0℃~50℃

禁止介质中含有冰粒等固体颗粒!

高温介质型(标准版、品质版)

0℃~100℃


选型注意

1、负载:

(1)泵的抽气端可以带大负载,甚至完全堵塞,均属正常工作。

(2)泵的排气端必须保持通畅,不能有负载,否则请选择F25N或 SFNY或 F35或 F50或 F60系列产品。

2、关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接使用该系列的标准版及品质版(搭配品质无刷电机)。本身就属于低电磁干扰产品,其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

3、真空度值越小抽吸能力越强,详见微型真空泵常识。

4、如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。


产品材质

主体材质为增强尼龙,与介质要接触的材质有:增强尼龙、PP塑料(聚丙烯)、EPDM橡胶,结构强度可靠,有一定的耐腐能力(请根据接触材料进一步判断泵对所抽取气体的耐受性)。


噪音

虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!


过滤

当泵工作一段时间后,输送介质中含有的固体杂质会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在泵入口一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后,因附着了杂质而阻力增大,使系统的流量和真空度明显下降,应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

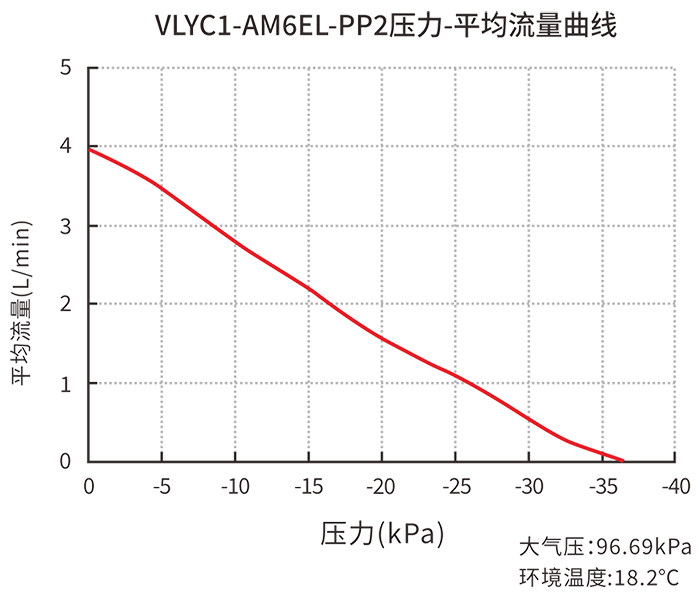

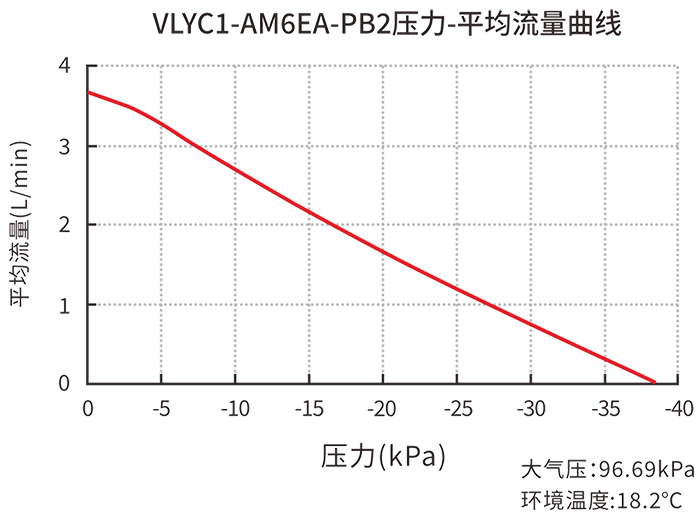

参数曲线

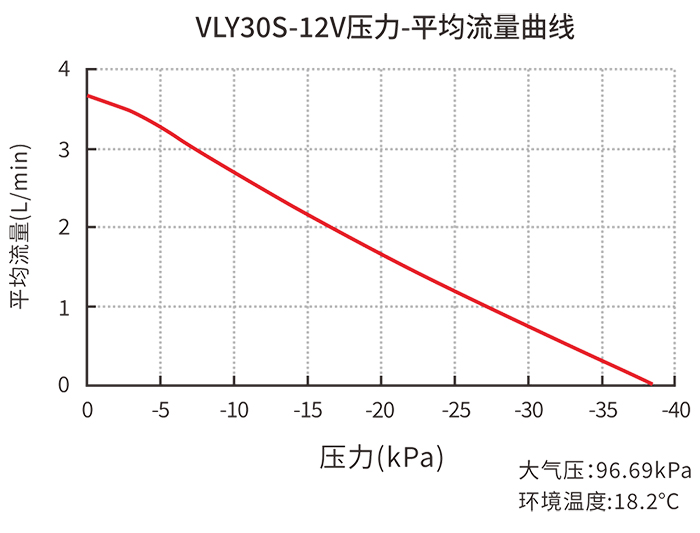

1、VLY30S-12V曲线图

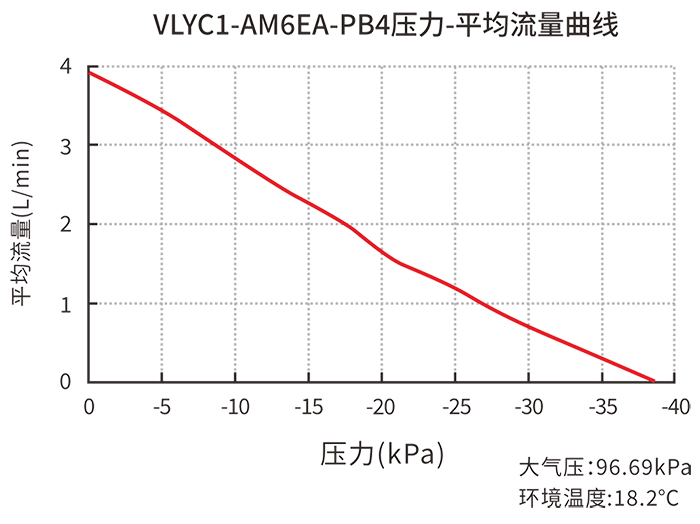

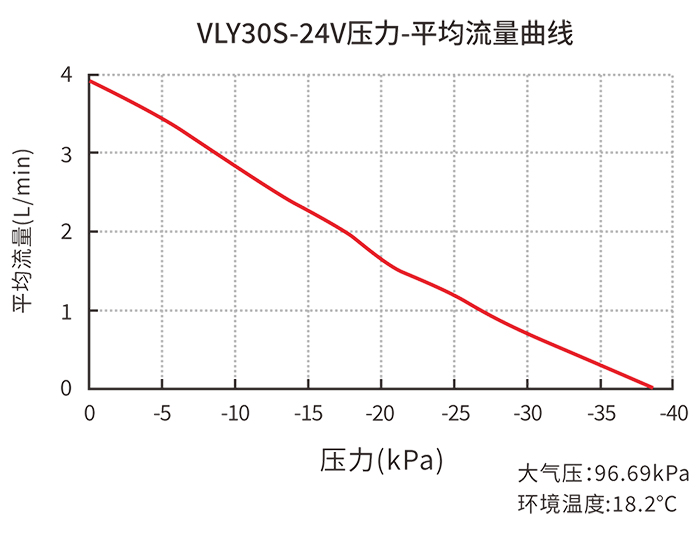

2、VLY30S-24V曲线图

注:

(1)以上压力-流量曲线,不同微型泵之间存在一定的个体差异,该曲线为统计数值,仅作为用户确认工作点技术参考,不作为产品验收依据!

(2)曲线MAX平均流量会略低于标称值,是由于测试管路元件有阻力,从而导致流量的衰减。

(3)从大数据分析,微型泵的版本越高,该曲线越有参考价值:品质版>标准版>简化版。


信号线说明

此为基本功能的产品,引线共5条,接线及使用说明如下表。

序号

引线

颜色

功能

动作电平

其它说明

1

电源线,正极

+12V(±10%);若选择的是24V规格的,则接+24V(±5%)。


2

绿

FG反馈信号(电机转速反馈信号、脉冲信号),电机每转一周输出3个脉冲。

低电平<0.5V,
高电平<5V(建议取高电平=2.5V)


3

电机正反转控制

悬空或高电平(2~5V)反转;
接地或低电平(0~0.8V)正转。

面向电机出轴端,电机轴顺时针方向为正转方向;

4

电源线,负极。



5

脉宽调速(PWM)

0V≤低电平≤0.8V,
2V≤高电平≤5V,
占空比调速;接地或低电平电机全速运转;

通过改变占空比来改变电机转速、调节流量。
PWM输入信号频率建议定在这个范围内:10~30kHz。
不能用该端口来控制泵的启停。

调速接线实例之一:

  例如,用信号发生器输出一个方波信号,高电平为2.5V,必须设置直流偏置电压为1.25V(相当于设置了低电平为0V),来保证不出现负电压(负电压会烧毁泵的电机!),频率固定在20kHz,信号发生器正极接VLY泵的蓝线;负极接黑线(电源负极,公共负极),初始低电平占空比为80%(不宜过低,万一负载较大,有可能启动不了,而不是不能调速),可调节占空比改变电机转速,占空比和转速成正比(如果是高电平的占空比,那就是和转速成反比)......

如果无需调速和转速反馈,可以按如下接线:

电机引线

连接方法

备注

红线

电源正极

绿色线和黄色线必须绝缘包扎!

蓝线

电源负极

黑线

【警告】

1、禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!导致保修失效!

2说明:

a.请完全按上表连接!否则可能烧毁,造成保修失效!

b.随着产品功能增加,接线也会增加,此表也将更新。

该系列产品有3种操作模式:(1)定速、(2)PWM调速、(3)PWM调速和FG信号反馈。


定速简易接线

图4-1 定速简易接线示意图

说明:

(1)当不需要使用调速功能时,红色线接电源正极,黑色线、蓝色PWM信号线一起连接电源负极;

(2)建议引出地线可靠接地,绿色线和黄色线必须绝缘包扎!

(3)微型泵将以额定转速进行工作。出厂时已经按照定速接线拧在一起。


PWM调速接线

图4-2 PWM调速接线示意图

说明:

(1)如需使用PWM调速功能,需要使用支持PWM信号输出的上位控制器(函数信号发生器、MCU、PLC等控制器);

(2)将信号源输出连接蓝色PWM输入信号线,并将PWM信号源地与直流电源负极进行连接。绿线和黄线必须绝缘包扎。


PWM调速、FG反馈接线:

图4-3 PWM调速、FG反馈接线示意图

 说明:

(1)当需要使用PWM调速功能,并通过FG信号监控泵运转情况或进行反馈控制时,需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器(MCU、PLC、上位机等控制器);

(2)将信号源输出连接蓝色PWM输入信号线,并将PWM信号源地与直流电源负极进行连接,绿色FG信号反馈线连接上位控制器输入端;黄线必须绝缘包扎。


电机启动电流说明

注意:

(1)该系列泵MAX启动电流为<2A(12V)/<2.5A(24V),持续时间约100ms。

(2)电机启动电流为电机处于静止状态,突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数,且同一型号泵也有个体差异。

(3)启动电流曲线在抽气口和排气口直通大气的工况下测得,不同泵之间存在个体差异。该曲线为统计数值,仅作为用户确定供电系统时的技术参考,不作验收数据。

(4)鉴于该系列泵的启动特性,强烈建议采用开关直流电源,且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能;在采用一台电源仅给一台泵供电的基本原则下,建议按如下原则选择电源:

a.如客户从新为诚公司选配电源,则可选配12V5A/JF-24V3A(约60W/72W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做,并都做过zhuanye测试)!

b.如客户自行配备电源,因市场上的电源质量、售价等差别较大,为避免出问题乃至对泵造成损坏,强烈建议多留些余量,应该配备12V5A/24V6A及以上开关直流稳压电源。

(5)在使用中接通电机的同时接通其他的附属电路,如:调速、控制...等,会产生额外的浪涌电流叠加在电机的启动电流上,使启动电流增加很多,则电源的选择余量应该进一步加大!一定要保证配给泵的独立电源,或者电源支路的MAX允许电流,大于泵的MAX瞬间启动电流!否则可能导致泵电机烧毁,将不属于正常免费质保范围,特此提醒!



注意事项

1.该产品不具备防水、防尘、防爆性能,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!

2.异物不得落入气咀,抽取的介质中不能有固体颗粒,否则将损坏微型泵!

3.排气端必须保持通畅,否则会损坏微型泵!

4.焊接电机引线时必须迅速,否则高温会损坏电机。

5.本产品用于抽取有害气体时,必须进行再次密封,确保人身安全!

6.配套管路元件及容器必须有足够的强度,确保人身安全!

7.禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!切勿将正负极接反,否则将烧毁电机!

8.接触者应采取防静电措施!

9.请严格按照该说明书要求操作!



三维示意图

VLY系列-稳流微型真空泵-外形尺寸图(单位:mm)

安装说明:

1、泵上螺钉不可拆卸,容易损坏;

2、安装孔为自攻螺钉孔,不易反复拧紧、拆卸,不然会导致安装松动、不可靠。


配件说明

该系列微型泵随货配件如下表:

配件

详情

IMG_256

1.过滤器:1个(赠送)

(1)VLY系列应该配:“小号过滤器GA6.0”;
(2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。
(3)允许工作介质温度:0°C~80°C;
(4)使用说明:过滤器连接泵的抽气端。

硅胶管尺寸6x10

2.硅胶管:(选配件,需要另外收费)

建议接管(mm):∮4×∮8硅胶管

24V2.7A

3.开关直流稳压电源:(选配件,需要另外收费)

规格:12V5A(12V泵),24V3A(24V泵)

F2A-3B7做调压阀-1斜视图

4.F2A-3B7两用调节阀:(选配件,需要另外收费)

(1)原理:通过调节旋钮,改变阀开口度,配合不同管路,可以达到调节微型泵负压、正压或者流量的目的;

(2)注意:不能同时调负压、正压、流量,是同一时刻只能调三种参数之一。
