干电池微型采样泵
1、新为诚V13N系列,系广受欢迎的微型真空泵V24D的低配版,为降低成本,在维持优秀的结构设计等基础上,更换为品质有刷电机,主打高性价比;
2、低负压(-18kPa),小流量(0.4L/Min),迷你体积,仅重约40克;气体采样等轻负载下,可用4节1.5V干电池带动,如果电池质量好的话,甚至可以连续运转4小时以上!
3、微型真空泵V13N系列,率先提出有刷电机微型泵,应根据装配要求是否严格、参数是否要求尽量一致、寿命长短等,分为简化版以及标准版;体现产品更准确价值;
干电池微型采样泵
1、新为诚V13N系列,系广受欢迎的微型真空泵V24D的低配版,为降低成本,在维持优秀的结构设计等基础上,更换为品质有刷电机,主打高性价比;
2、低负压(-18kPa),小流量(0.4L/Min),迷你体积,仅重约40克;气体采样等轻负载下,可用4节1.5V干电池带动,如果电池质量好的话,甚至可以连续运转4小时以上!
3、微型真空泵V13N系列,率先提出有刷电机微型泵,应根据装配要求是否严格、参数是否要求尽量一致、寿命长短等,分为简化版以及标准版;体现产品更准确价值;
V13N外观
体积小巧
无污染传输,免维护,允许介质富含水汽,可以24小时连续运转;小体积,低能耗。
品质有刷电机
采用品质有刷电机,具有电流低、功耗低,可靠性高等优点。
干电池微型采样泵
1、新为诚V13N系列,系广受欢迎的微型真空泵V24D的低配版,为降低成本,在维持优秀的结构设计等基础上,更换为品质有刷电机,主打高性价比;
2、低负压(-18kPa),小流量(0.4L/Min),迷你体积,仅重约40克;气体采样等轻负载下,可用4节1.5V干电池带动,如果电池质量好的话,甚至可以连续运转4小时以上!
3、微型真空泵V13N系列,率先提出有刷电机微型泵,应根据装配要求是否严格、参数是否要求尽量一致、寿命长短等,分为简化版以及标准版;体现产品更准确价值;
4、新为诚V13N简化版,质保半年,寿命约500-600小时(连续运转,满负荷下),适合看重产品价格,需要控制成本的客户;V13标准版质保1年!寿命≥2200小时(连续运转,满负荷下)兼顾质量和价格,适合质量、成本都看重的客户(即日起仅提供简化版,详情请见参数表说明);
5、微型真空泵V13N属新为诚微型真空泵中高性价比产品,体积小,低能耗。广泛用于手持仪器、气体分析仪器等。
新为诚微型泵通用特点
1、允许介质富含水汽(详见介质要求),可昼夜不停长期连续运转,无油无污染、免维护;
2、抽气端可带大负载,甚至堵死也属于正常工作;对控制电路几乎无干扰!小体积......
关键参数
型号 | 产品版本 | 额定电压 (V DC) | 负载电流 (A) | 功率 | 流量(L/min) | MAX相对 真空度 (kPa) | |
---|---|---|---|---|---|---|---|
(W) | 峰值流量 | 平均流量 | |||||
V13N180.4 | 简化版 | 5 | ≤0.2 | ≤1.0 | ≥0.4 | ≥0.3 | ≥-18 |
注:
1、该系列微型泵均使用直流电源,输入电压要求:3.7V~6V;所需直流稳压电源为选配件,客户需自配,或也可从我司购买定做好的电源。
2、工作电压变化会影响电机转速,从而影响流量大小。以上参数均在额定电压下测量;
3、表中参数均在标配接口下测得,若选配其他类型接口,参数可能会发生小幅改变;
4、表中峰值流量特指用是指用去掉了针型阀的玻璃转子流量计测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因原理等原因会导致较大误差(这不是微型泵的问题)。
5、特别说明:因公司产品规划等发生变化,需要集中精力提供更好的产品,故即日起,V13N系列仅提供简化版,其他版本不再提供,如客户满意V13N的体积、供电等,但希望寿命更长,推荐V13N的无刷电机产品V24D(指示灯、寿命更长、还可调速,同样是5V供电等诸多优点)。
6、【体积、接管】
1)体积(MAX外形尺寸,单位:mm):50×29×36;重量:约40克。
2)抽、排气嘴尺寸(mm):∮2(内孔)×∮4.2(外径) 接口形状:进气口-直插式(出气口相同);
3)建议接管(mm):∮3×∮6硅胶管;
4)使用前需要取掉抽、排气嘴上的红色防尘帽,泵体上有“IN/OUT”标识。
版本说明
该微型泵分为2种版本:简化版、标准版;
性能 | 简化版 | 标准版 |
寿命 | ≈400小时 | 已停产,有更好的升级品V24D |
气密性 | ★ | |
可靠性 | ★ | |
参数一致性 | ★ |
注:
(1)★越多,代表此项性能越好;以上对比不代表简化版不好,仅供客户直观对比参考,特此说明!
(2)新为诚微型真空泵V13,因为采用有刷电机,故不论哪个版本都无法调速。如需调速功能请选择功能更多、寿命更长的其他调速微型真空泵,比如V24D等
寿命测试条件
在清洁无腐蚀的实验室内,泵满负载(抽气口封堵、排气口直通大气)、昼夜不停地连续运行;环境温度5℃~33℃,随气候波动;相对湿度30%~90%,随气候波动。若实际工况优于新为诚测试工况,寿命将会延长。
工况
1、环境:泵的工作的环境温度为0℃~50℃,相对湿度为≤90%,无结露,泵不宜在室外日晒,应在清洁、通风的环境中工作。
2、介质:泵抽气的介质温度为0℃~50℃,泵所抽取的气体必须无腐蚀、不含油分、无固体异物,但允许富含水汽。
选型注意
1、泵的抽气端可以带大负载,甚至完全堵塞,但是施加的负载不能超过泵的MAX真空度;排气口需保持畅通,不得布置大阻尼元件,否则请选择 F25N 或 F35 或 F50 系列产品。
2、关于低电磁干扰型:微型真空泵V13无法定做低电磁干扰型号,如有控制电路和V13共用同一个电源,可能会有杂波通过导线传导从而影响控制电路,如需低电磁干扰型号,请选用新为诚其他无刷电机产品,本身就是较低干扰,如V24D等。
3、真空度值越小抽吸能力越强,详见微型真空泵常识。
4、泵抽气负载较大时,可能无法启动,需卸掉部分负载或空载启动!
产品材质
1、介质接触到的材料:增强尼龙和EPDM橡胶,请根据接触材料进一步判断泵对所抽取气体的耐受性。
2、泵体零件除底壳为ABS外,其他塑料件为增强尼龙,橡胶件为EPDM橡胶。
过滤问题
当泵工作一段时间后,输送介质中含有的固体杂质会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在泵入口一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后,因附着了杂质而阻力增大,使系统的流量和真空度明显下降,应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。
参数曲线
真空度-流量曲线和调速占空比-流量曲线仅供标准版参考,以后会更新。简化版和标准版无曲线供参考。(待更新)。
接线说明
电机引线 | 连接方法 | 备 注 |
红线 | 电源正极(3.7V~6V) | 禁止抽含有冰粒等固体颗粒 |
黑线 | 电源负极 |
注:
焊接电机引线时必须迅速,否则高温会损坏电机。
注意事项
使用前请认真阅读本章节说明并严格按照说明操作。
1.该产品不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!
2.异物不得落入气咀,抽取的介质中不能有固体颗粒,否则将损坏微型泵!
3.排气端必须保持通畅,否则会损坏微型泵!
4.泵抽气负载较大时,可能无法启动,需卸掉部分负载或空载启动!
5.本产品用于抽取有害气体时,必须进行再次密封,确保人身安全!
6.配套管路元件及容器必须有足够的强度,确保人身安全!
7.请严格按照该说明书要求操作!
三维示意图
V13N微型真空泵外形尺寸图 (以下图示单位:mm)
安装说明:
1、泵上自带的螺钉不能拆卸,会损坏泵;
2、安装孔为自攻螺钉孔,不易反复拧紧、拆卸,不然会导致安装松动、不可靠。
配件说明
该系列微型泵随货配件如下表:
配件 | 详情 |

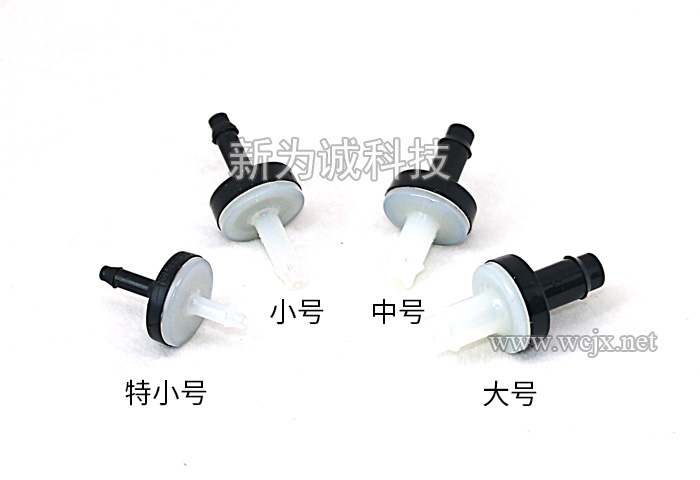

1.过滤器:1个(赠送) (1)17N系列应该配:“特小号过滤器”; (2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。 (3)允许工作介质温度:0°C~80°C; (4)使用说明:过滤器连接泵的抽气端。 | |

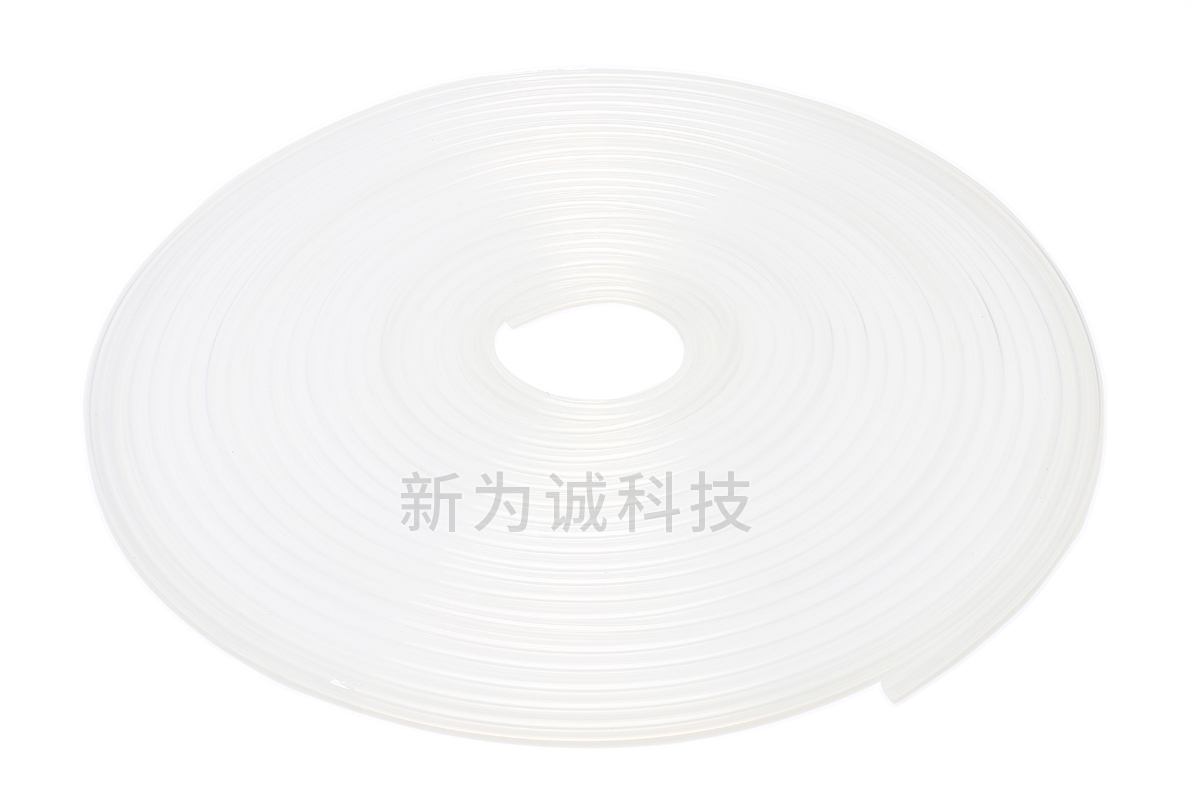

2.硅胶管:(选配件,需要另外收费) 建议接管(mm):∮3×∮6硅胶管 | |

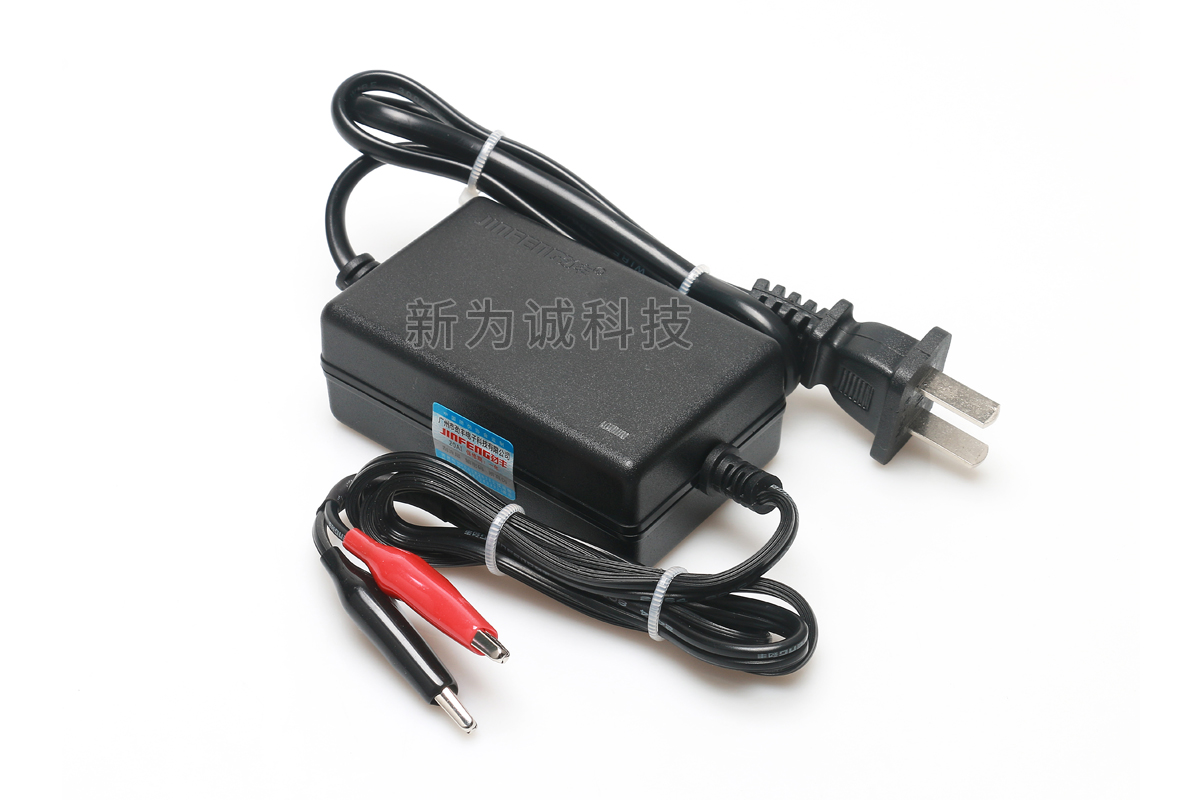

3.开关直流稳压电源:(选配件,需要另外收费) 规格:5V2A |
