智能真空泵IV60特点

1、IV60系第3代智能真空泵，部分功能既是广受好评的前两代智能真空泵的升级，但又超脱原有框架束缚，做了较大改进。例如：

(1)新增“恒压”模式—先设定某个负压值，泵运转后“实时”检测比对该值，达到并维持一段时间后停机，当检测到系统负压值低于该值后，泵自动启动，让负压始终“恒定”在该值......；

(2)新增“手动”模式—采用旋钮和触摸屏控制泵的转速大小。客户无需考虑用何种调速方式，只需简单触屏配合旋转旋钮调节，智能泵就可自动计算调节泵的转速；客户可将更多精力用于其他方面，大大节省研发时间；

(3)保留原有“区间”模式—泵将在管路中负压达到设定的区间上限时停机，待压力降低到区间下限时自动重新启动，实现自动无人值守；

(4)保留原有“极限”模式(现在叫“定值”)，并将原有“定时”模式集成到恒压、区间、定值模式，使之实现倒计时等高级时间控制等.......

(5)IV60能在外部气路有泄露的情况下达到用户设置的压力值，但泄露流量必须在设置的压力所对应的平均流量以下.......

2、IV60智能真空泵克服原有技术瓶颈，参数更高，如将负压从原来的-65kPa大幅度提升到-85kPa，流量从13LPM提升到14LPM，且流量标定采用国际流行的皂膜流量计标定，更精准更具参考价值！

3、IV60智能真空泵取消原ANB/ANJ等流量阀设计(原流量调节只能通过阀内部开口大小，粗率调节，且受流量阀自身精度影响很大等)，改为更精准、可控的转速+算法精确调节；类似于模拟量调节和数字调节的区别；

4、IV60智能真空泵还有类似前后面板双重电源开关保护等更多功能，限于篇幅无法一一列出，请咨询新为诚客服索取全面资料......

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，噪音低；

2、智能真空泵，泵的抽气端可带大负载，排气端必须保持通畅。

高性能控制芯片

采用档次更高的，基于ARM Cortex®-M4为内核的STM32F4高性能芯片，具有更高速度(168MHz)和性能等，使得智能控制泵在指令传输，数据处理等拥有极快的相应速度。

高清触摸屏

采用高分辨率，高稳定性的彩色液晶触摸屏，具有抗干扰能力强，触摸延时低，颜色显示准确等特点。

首次在智能真空泵上可实时显示3种曲线

负压曲线、温度曲线、湿度曲线；方便实时观察、短时间内对比等；典型用途：

(1)可用于微型真空泵、气泵行业教研、培训等，曲线监控、倒计时，实时查询不同负压下对应的转速，直观感受负压和转速的粗略对应关系......

(2)曲线可以记录显示一屏内，达到某个压力后是否有轻微漏气(曲线轻微变化不再是一条直线了)；或者记录泵启动前系统管路内是否有压力(非“常压”)；或者恒压过程中，系统是否曾经漏过气......

精确控制压力

以高性能的芯片和传感器为载体，在程序中集成多种算法，使该智能控制泵系列产品能够精确控制压力。

内置1L容器，大大减小了脉动性，流量平稳

IV60的平均流量和峰值流量非常接近；某些流量稳定性要求高的客户，没条件或时间精力去额外挑选适合缓冲瓶，可以直接使用。

首次引入“压力校准”功能

在不同环境，海拔高度下使用时，可手动校准压力值，读数更精确，长期使用后一致性好！

多项告警阀值设定

达到客户预先设定的温度、湿度报警阀值，泵将停机或倒计时告警，直至停止工作，并等待人为干预；

首次引入防误触功能

泵工作时，屏幕中只有曲线显示控制按键和开关按键有效，其余触控按键均为无效，防止误触产生意外。

多种模式选择

恒压、区间、定值和手动等多种控制模式，便于满足不同的控制需求。

不锈钢材质模块化接头

以前智能真空泵只能接软管，IV60起可高做更换模块化接头，接内径7mm硅胶软管或外径6或8mm快插管，总有一款满足您；

关键参数

注：

1、输入电压要求200V-240V，50/60Hz。

2、各项参数均是在25℃、标准大气压101kPa的条件下的测定值；

3、表中参数均在外部管路密闭良好的情况下测得，若外部管路有泄露，参数可能会发生改变；

4、表中MAX流量是用皂膜流量计测得的平均流量值；

5、其他参数：

抽、排气嘴尺寸(mm)，，默认出厂为宝塔软管气嘴，还能定做PC6、PC8快换接头，详情如下：

特别提醒：

  以上定做PC6/PC8不锈钢快换接头，请尽量配备质量较好的品牌尼龙管(如SMC品牌等)，且外径必须是对应的6或8mm，

管子自身也要有一定的耐压能力等。否则有可能导致与我司智能泵连接处，密封不良造成漏气，参数不正常、

管子无法正常拔插、损坏管接头等，如因管子质量问题导致出现故障或损坏，新为诚将不提供免费质保哦！

工况

1、工作环境：环境温度为0 ～ 50 ℃(无结露)，相对湿度：≤80%，不宜在室外日晒，应在清洁、通风的环境中工作。

2、工作介质：只能抽取气体，并且所抽取的气体必须清洁干燥、不能是有毒有害气体，无腐蚀、不含油分、无固体颗粒，

不得让固体异物进入泵内！

介质温度必须控制在 0 ～ 50 ℃(气体不得结露、结冰等)之间；介质气体湿度：≤80%。

过流材质

介质接触到的材料：增强尼龙、EPDM橡胶、丁腈橡胶、硅橡胶、碳钢、304不锈钢等，内部气路中气流会还通过压力传感器、

温湿度传感器、电磁阀等电子器件。只允许用于传送清洁无腐蚀气体，

否则可能影响泵内部传感器正常工作或造成损伤，将无法免费质保，敬请知晓！

选型注意

负载：

本机抽气口可满负载运行（即封堵气口），但是施加的负载不能超过泵的MAX负压！

本机排气端必须通畅，不得布置大阻尼元件，否则，请选择智能打气泵IF50。

泵负载较大时，可能无法启动，需卸掉部分负载或空载启动！

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，

在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，

也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，

使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

负压流量曲线

注：

1、该系列所有产品均能在外部气路有泄露的情况下达到用户设置的压力值，但泄露流量必须在设置的压力所对应的平均流量以下。

例如：当设置IV60智能真空泵的负压值为-50kPa，参考上述曲线，

该压力值下，泵的流量为4L/min。则外部气路泄漏流量应小于4L/min，压力才能达到设定值-50kPa，泄露越多，达到设定负压值的时间越长。

2、本小节所述“流量”均指“平均流量”。

3、特别注意：该曲线为统计数值，仅作为用户确认工作点技术参考；不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据！

智能真空泵IV60工作模式简介

智能真空泵IV60具有恒压、区间、定值和手动等多种控制模式，便于满足不同的控制需求。

  (注意！下述“实例简述”，仅仅为了帮助客户迅速理解智能真空泵IV60的几种模式用法，实际应用中还需要结合IV60的详细资料，考虑更多细节等，客户仅靠以下概述进行应用，有可能不成功，新为诚对此无关联责任；更多详情请咨询新为诚客服或技术。)

一、恒压模式：泵将持续运转控制管路中的压力维持在设定的压力值；

实例简述：真空检漏领域，通过对一个工件抽真空来检验是否漏气，不允许泄露的误差范围较窄；可在IV60的恒压模式下，设定检漏负压，比如-50kPa，达到-50kPa后，自动停机，倒计时10秒，观察屏幕负压值是否跌落超过误差范围......

二、区间模式：泵将在管路中压力达到设定的区间MAX值时停机，待压力降低到区间MIN值时重新启动。

实例简述：真空保压领域，通过对一个容器抽真空来维持一个负压值，这个负压值有一定的误差；或本身工件容积过小，用恒压模式容易抽过，导致容器内负压变化较剧烈；则可在IV60的区间模式下，设定希望达到负压的上下限(也即误差范围如允许±5kPa)，则上限：-55kPa，下限：-45kPa，达到-55kPa后，自动停机，低于-45kPa后自动启动；倒计时4小时(工作日上午、下午实际工作时间)，让这个容器保持在一定的负压值，提供合适的负压环境......

三、定值模式：泵将在管路中的压力值达到设置值后停机，并不再启动。

实例简述：对负压的误差范围要求不高，但需要负压值高，比如抽得越干净越好，则可用智能真空泵IV60的定值模式，比如设置-85kPa，如果是非密闭容器，则IV60会一直工作不停机(还可配合时间倒计时功能，在MAX长2.5天以内)；如果是密闭容器一旦达到-85kPa后，IV60就会自动停机，且不再启动......

四、手动模式：采用手动控制泵的转速大小，并可通过屏幕实时观察系统负压......

实例简述：以上模式都不能满足时，可手动调节泵的转速，适应不同用途，比如微型真空泵批量采购前的样品测试、选型、小批量实验测试等，比如某客户希望采购新为诚的V60系列调速真空泵，用于不同负载和工况；但流量、噪音等要求又各不相同，常规测试需要搭配不同调速模块、高精度负压表、流量计等去实测，费尽周折才有可能得到想要的对应数据；但如果提前选购一台智能真空泵IV60，通过手动模式就可以简单、快捷得到数据......

说明：更多详细使用说明，请见以下：各种模式操作详解

恒压模式介绍

(1)恒压模式下，用户设置一个需要的目标真空度或压力值，泵将从抽气口抽取气体，从出气口排出，直至外接容器中的压力达到设置值。此后，泵还将继续运转，依靠自身独特的结构，在外接容器密封良好的情况下维持该压力值稳定在设置值±1kPa内。

(2)该模式可用于需要稳定容器中的压力值不变的场景。

操作步骤

1、点击屏幕“恒压模式”当“恒压模式”背景变为灰色则泵成功进入恒压模式状态。

2、点击“压力设定”进入恒压模式压力设定界面。

3、滑动进度条，可调节目标负压大小。如果您想精确设置真空度在某一位数值上，也可以通过旋转面板上的旋钮来进行调节。

4、点击“确定”或按压旋钮则压力设置成功。页面回到初始界面。

5、点击“ ”泵启动，通过泵运转及自动控制系统使外部管路达到并维持设定的真空度恒定。

操作界面说明

图1.1 （泵处于恒压模式）

图1.2 （泵处于恒压模式下的压力设置界面）

图1.3 （压力设置完成）

功能效果

(1)按照上述步骤则可以设置智能真空泵在恒压模式下运行。

(2)如果您购买的是智能真空泵IV60系列，则泵将维持进气口端的真空度(负压)恒定在您设定的压力值。

(3)如果您购买的是智能正压泵IF50系列，则泵将维持出气口端的压力(正压)恒定在您设定的压力值！

恒压模式中的温度和湿度报警设定

(1)泵在恒压模式下正常工作时，如果我们设置了温度或湿度报警值，一旦泵管路中的温度或湿度值大于设定值，则屏幕将提示告警，泵根据设置中的选项会停止运行或继续工作。

图1.4 （温度报警设定页面）

(2)湿度报警于温度报警设置类似，你只需要将温度设定的步骤2“点击温度报警”改为“点击湿度报警”则可以设置湿度报警值。

图1.5 （已成功设置温/湿度）

恒压模式中的运行时长设定

(1)泵在恒压模式下正常工作时，如果我们设置了运行时长，则根据设置时长倒计时，一旦倒计时时间为0，则泵停止工作。

图1.6（时间设定页面）

(2)小时数和分钟数与秒钟数的设置类似，你只需要将时间设定的步骤3“点击第三个小矩形中的数字”改为“点击第一个或第二个小矩形中的数字”则可以设置小时数和分钟数。

图1.7 （已成功设置倒计时）

区间模式介绍

(1)区间模式下，用户需要设置一个压力区间，泵将从抽气口抽取气体，从出气口排出，直至外接容器中的压力达到区间最大值。此后，泵将停止工作，直到容器中的压力值降低到区间最小值后，泵重新启动，如此循环，使容器中的压力值一直保持在某一区间内。

(2)该模式可用于需要稳定容器中的压力值在某一区间变化的场景。

操作步骤

1、点击屏幕“区间模式”，当“区间模式”背景变为灰色则泵成功进入区间模式状态。

2、点击“压力设定”进入区间模式压力设定界面。

3、滑动进度条，可调节设定值的大小。如果您想精确设置压力在某一位数值上，也可以通过旋转面板上的旋钮来进行调节。页面回到初始界面。

4、点击“ ”泵启动，当压力值达到您设定的区间最大值时停止工作，如果压力降低到设置的最小值，泵重新启动。如此循环。

操作界面说明

图2.1 （泵处于区间模式）

图2.2 （泵处于区间模式时的压力设置界面）

图2.3 （压力设置完成）

功能效果

(1)按照上述步骤则可以设置泵在区间模式下运行。

(2)如果您购买的是智能真空泵IV60系列抽气泵，则泵将在进气口端的负压达到您设定的区间MAX值时停止工作，如果压力降低到设置的MIN值，泵重新启动并如此循环。

(3)如果您购买的是智能正压泵IF50系列，则泵将在出气口端的压力达到您设定的区间MAX值时停止工作，如果压力降低到设置的MIN值，泵重新启动并如此循环！

区间模式中的温度和湿度报警设定

请参见《6.5 恒压模式中的温度和湿度报警设定》，操作方法类似。

区间模式中的运行时长设定

请参见《6.6 恒压模式中的运行时长设定》，操作方法类似。

定值模式介绍

(1)定值模式下，用户需要设置一个目标真空度或压力值，泵将从抽气口抽取气体，从出气口排出，直至外接容器中的压力达设置值。此后，泵将停止工作，并不再自动启动。

(2)该模式可用于只需要容器中的压力值达到一次设置值的场景。

操作步骤

1、点击屏幕“定值模式”当“定值模式”背景变为灰色则泵成功进入定值模式状态。

2、点击“压力设定”进入定值模式压力设定界面。

3、滑动进度条，可调节设定值的大小。如果您想精确设置压力在某一位数值上，也可以通过旋转面板上的旋钮来进行调节。

4、点击“确定”或按压旋钮则压力设置成功。页面回到初始界面。

5、点击屏幕上的“ ”或按压旋钮，泵启动，当压力值达到设定的压力时，泵停止工作，并不再自动启动。

操作界面说明

图3.1（泵处于定值模式）

图3.2 （泵处于定值模式时的压力设置界面）

图3.3（压力设置完成）

功能效果

(1)按照上述步骤则可以设置泵在定值模式下运行。

(2)如果你购买的是抽气系列泵，则泵将在进气口端的真空度达到你设定的区间最大值时停止工作，如果压力降低到设置的最小值，泵重新启动并如此循环。

(3)如果您购买的是智能正压泵IF50系列，则泵将在出气口端的压力达到你设定的区间最大值时停止工作，如果压力降低到设置的最小值，泵重新启动并如此循环。

定值模式中的温度和湿度报警设定

请参见《6.5 恒压模式中的温度和湿度报警设定》，操作方法类似。

定值模式中的运行时长设定

请参见《6.6 恒压模式中的运行时长设定》，操作方法类似。

手动模式介绍

(1)手动模式下，泵不再自动控制外接容器中压力值的大小，用户可手动调节泵的抽气/打气流量，通过实时观察屏幕上的压力显示，来调节到一个合适的抽打气速率。

(2)该模式适用于：用户无需针对压力值进行自动控制，只需要手动控制抽打气速率并观察各项传感器数值的场景。

(3)该模式用户还可以通过屏幕上的速度显示实时查看设定的泵的转速.

操作步骤

1、点击屏幕“手动模式”，当“手动模式”背景变为灰色则泵成功进入手动模式状态。

2、点击屏幕上的“ ”或按压旋钮，泵启动，通过调节面板上的旋钮可调节泵转速的大小。

3、调节旋钮后可观测到设定的转速值显示，单位（转/分）

操作界面说明

图4.1 （泵处于手动模式）

功能效果

(1)按照上述步骤则可以设置泵在手动模式下运行；

(2)您可以根据需要旋转旋钮改变泵的运转速度进而控制外部气路的压力与流量，达到希望得到的效果。

手动模式的注意事项

(1)当使用手动模式时，智能控制泵仅显示泵的各个参数，温湿度，压力值等，需用户手动控制泵的启停状态，泵不再自动参与控制；

(2)手动模式是独立操作运行的，不能配合其他模式，比如不能设定好区间模式后，切换到手动模式调小转速，再切换回区间模式，想让泵抽得慢些，以达到上限的时间变长等等目的......

校准的目的

在泵处于不同的温度，湿度等环境因素下，及随着运行时间推移，压力传感器的值可能会发生小幅偏移，在常温常压下压力值显示不为0，因此该智能控制泵特设压力校准入口，用户可根据需要校准当前压力传感器，使读数更加准确。

操作步骤

1、点击屏幕“设置”泵进入设置界面。

2、点击“压力校准”进入压力校准界面。

3、保持智能泵进气口、排气口均直通大气。

4、按屏幕提示完成所有步骤后点击“开始校准”。

5、等待校准成功后，点击“返回”则校准完成。

操作界面说明

图5.0（主菜单选设置）

图5.1（设置界面）

图5.2（压力校准界面）

图5.3（成功校准压力）

功能效果

成功校准压力后，实时参数栏压力应显示0.0Kpa±0.2Kpa，若偏差超过上述数值，应再次按照屏幕操作说明进行校准。

告警设置目的

用户在设置中可选择泵在告警状态下是否主动停机，该设置增加了选择的多样性，更加方便用户自由选择控制类型。

操作步骤

1、点击屏幕“设置”泵进入设置界面。

2、点击“告警设置”进入告警设置界面。

3、选择告警是否停机。

4、点击“返回”设置完成。

操作界面说明

图6.0（主菜单选设置）

图6.1（设置界面）

图6.2 （压力校准界面）

功能效果

当选择“不停机”时，用户在设置了温湿度告警值后，在达到该告警值时，屏幕界面会产生告警提示，但此时泵不会停止工作，只有选择了“停机”，在产生告警时，泵才会停止工作。

屏幕无显示

如果用户发现屏幕没有任何显示，按动前面板开关无反应，那么请检查后面板电源线是否接插牢固，电源开关指示灯是否点亮，电源插头是否接入220V交流电。

压力值不准确

当设备管路内部压力在常温常压下或未接管路时，压力值显示不为0有较大偏移，请参考《压力校准与告警设置》

达不到设定压力值

请参考《技术参数表》，查看外部气路泄漏速率是否超过最大值，并且检查外都气路是否有漏气，是否有异物吸入。

运行有异响

智能泵不具有抽水和防止异物进入功能，如果有水或异物被吸入泵内，则泵可能会产生异响或参数不达标，甚至有可能损坏内部传感器、芯片等关键部件，造成保修失效！

注意：在智能泵刚开始启动或接近设定值等时，如恒压模式时，泵进出气口附近会有波波的重复响声，此为正常现象(智能泵在反复计算，调整，这种不属于异响！敬请知晓！)

手动模式下点运行按钮或按下旋转旋钮，当前转速为0是否异常？

这是正常的，需要轻轻左旋或右旋下旋钮就能显示实时转速。

手动模式下旋转旋钮较快时,为什么当前转速不变化?

通过调节旋钮来调泵转速时，需慢慢旋转按钮，不宜过快，否则易出现转速变化较慢情况(因内部程序要不断地实时计算反馈，需一定的反应时间)；这是正常现象，不是故障。

注：如果通过上述方法仍无法解决问题，请联系新为诚售后或客服，切勿擅自开箱操作！否则可能加重故障或影响到您的免费质保，敬请知晓！

注意事项

1.使用本产品指定类型和额定指标的保险丝。

2.本产品通过电源的接地导线接地。为避免电击，请务必将本产品正确接地。

3.严禁打开产品面板，只有本公司人员才能执行维修程序。

4.本机不具备防爆性能，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

5.严禁抽水(液体)，严禁抽水蒸气等高温气体；严禁抽液态水，水蒸气必须是气态，否则损坏不予保修！

6.排气管路必须保持通畅，否则泵会因排气不畅产生很高的压力，使气路元件爆裂，危及安全！

7.进气口的管路上必须串联我公司配备的过滤器！过滤器脏后应及时更换，否则可能会损坏仪器。

8.请勿将本机置于雨中或潮湿的地方，以防起火或触电！

9.配套管路元件及容器必须有足够的强度，确保人身安全！

10.如果您已经无法通过说明书排除本产品故障，请切断电源并联系新为诚客服人员！

11.请严格按照该说明书要求操作！

三维示意图

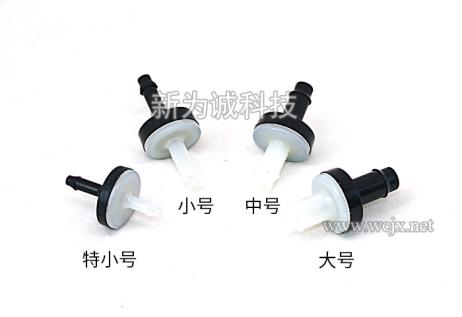

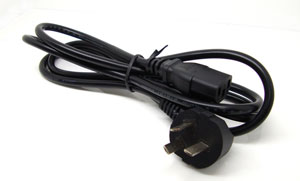

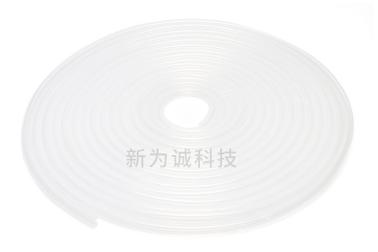

配件说明

该系列微型泵随货配件如下表
