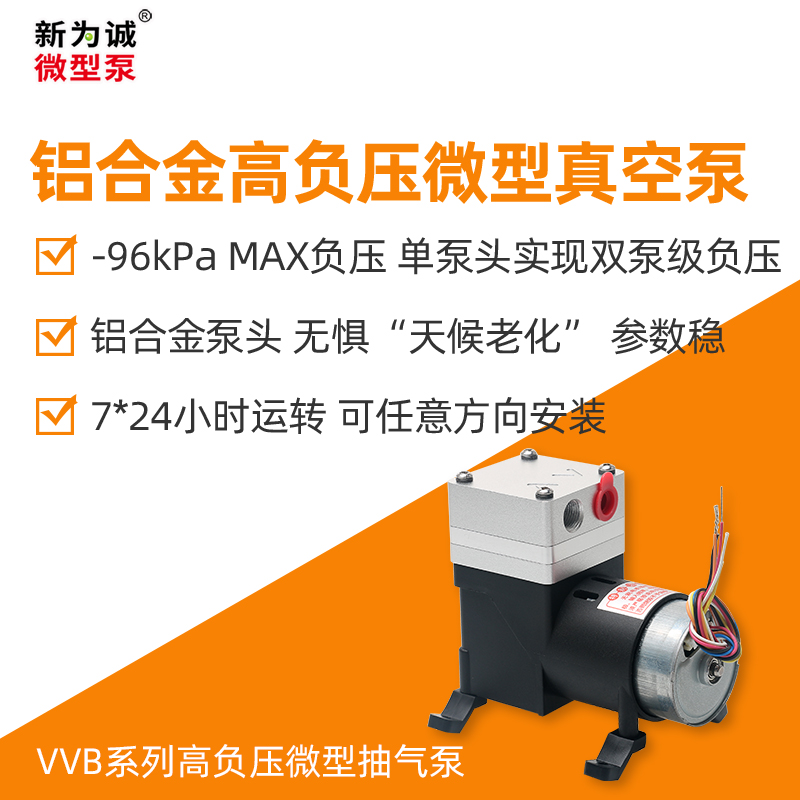

高负压微型真空泵

1、【核心优势】

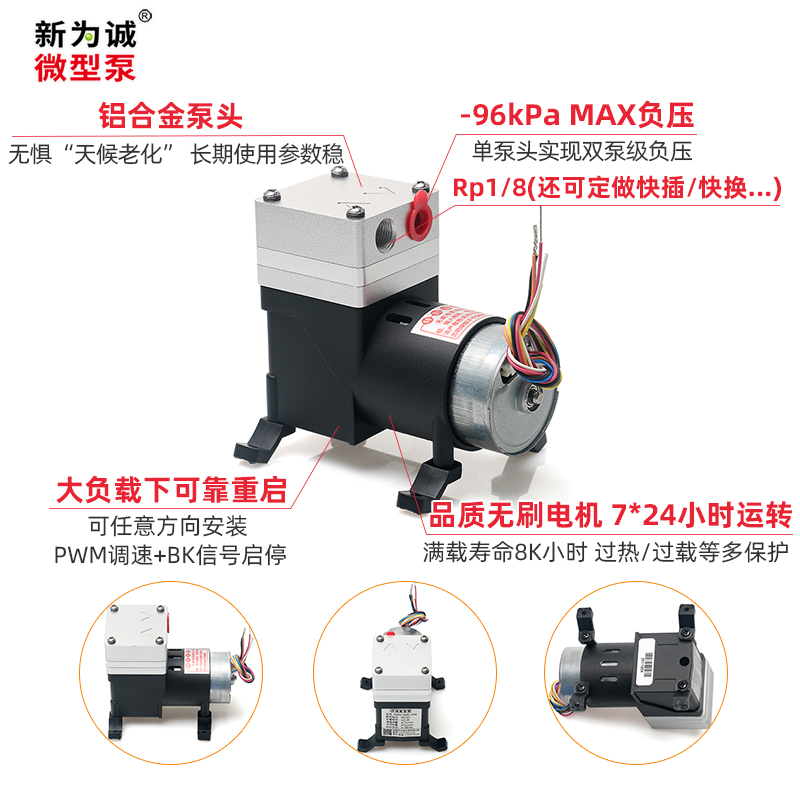

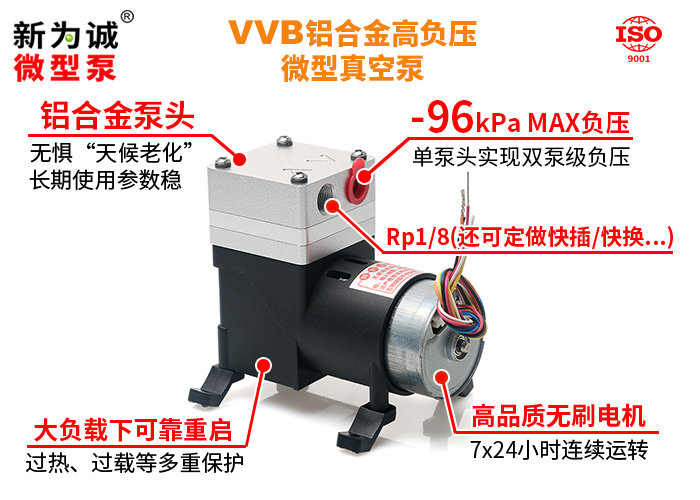

1)铝合金高负压微型真空泵VVB，系广受欢迎的SVBY/VRY升级品，并综合双泵头VFY优点，仅以单泵头就达到，行业内需双泵头才能达到的更高负压，实现了从-75kPa到-96kPa(5kPa abs.)的阶段式跨越！

2)突破性带压启动能力，MAX真空下仍可正常启动(即可在大负载下可靠重启)！

2、【为什么选铝合金泵头？三大技术亮点】

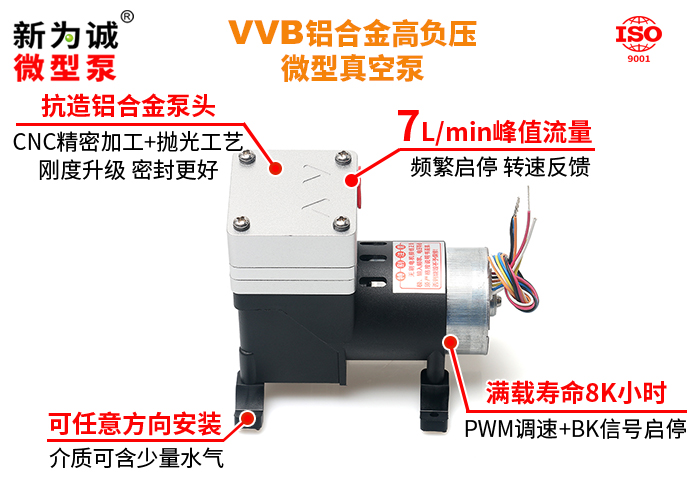

1)气密性保障：通过CNC数控机床精密加工+专用抛光工艺，泵体密封面达到很高精度，确保MAX负压稳定维持，避免漏气导致性能衰减；

2)无惧天候老化：铝合金材质天然具备高刚性、低形变特性，对比塑料泵头，长期使用不会出现因温度/湿度变化导致的参数漂移(比如真空度突然下降)，数据更可信。

3)环境耐受性：抗氧化、耐腐蚀，无惧潮湿、温差等环境因素干扰，户外或实验室长期运行无需频繁维护，省心又省钱。

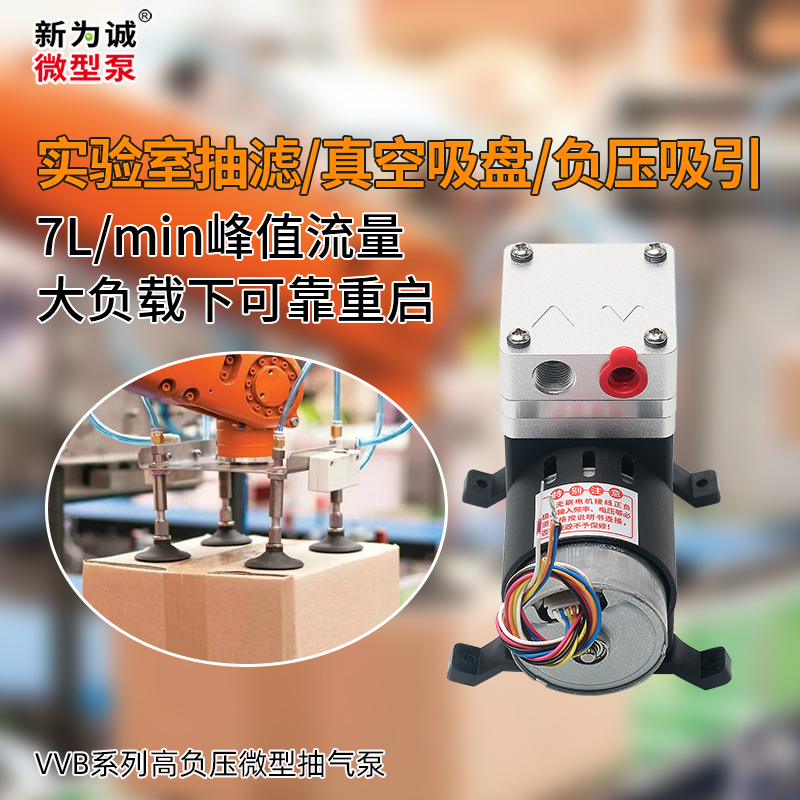

3、【场景优势】

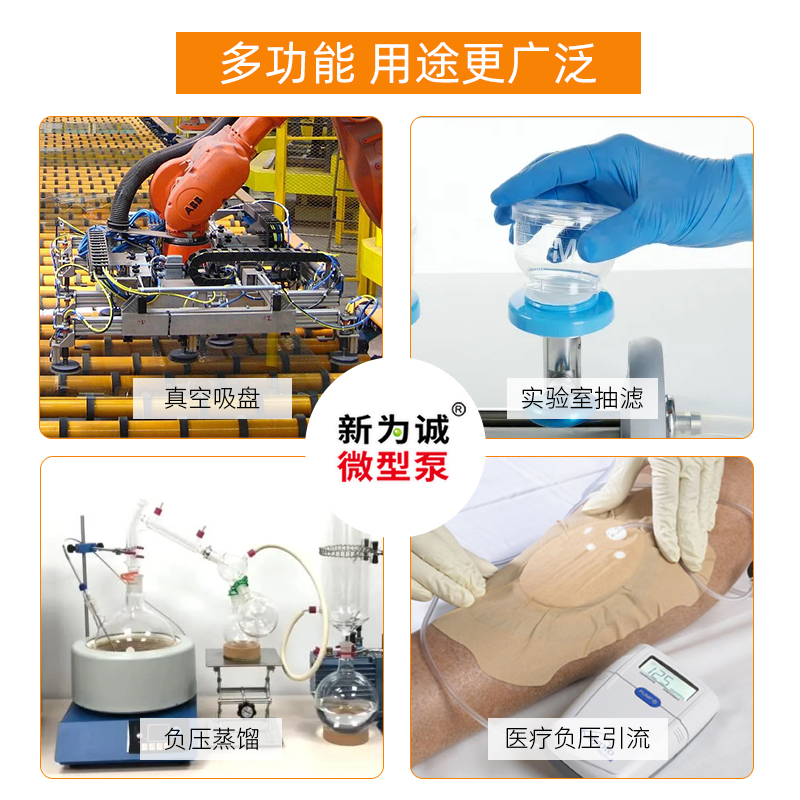

1)小体积大能量：在紧凑设计中实现高负压与高气密性的平衡，VVB负压可达-96kPa，小体积(仅一般成年人拳头大)，特别适合对空间敏感的设备集成(如医疗仪器、便携检测设备)，兼顾性能与便携性；

2)真若您的应用需要“持续稳定”的高真空(比如真空夹持、真空干燥)，VVB系列的金属泵头和精密工艺正是为这类需求而生。；

3)新为诚VVB微型真空泵，专为需要高真空度(绝压5kPa abs.)的应用设计，无论是精密仪器、实验室抽滤，还是各类工业级小体积高负压应用：如真空吸盘、负压吸引、负压蒸馏等等；都能以“稳定参数”和“持久耐用性”成为可靠伙伴！

4)更多场景......

4、【高效电机与智能控制优势】

1)高品质无刷电机，寿命长(满载重载寿命长达8K小时，电机寿命更长达15K小时...)，支持7x24小时连续运转，几乎没有电磁干扰、可靠性高；

2)支持PWM调速和BK信号启停控制，适应频繁启停工况；转速反馈信号实时监测，便于闭环控制。

3))允许介质富含水汽，支持任意角度安装(倾斜/垂直/倒置)，适应复杂安装环境。

5、【安全保护与免维护优势】

1)智能保护功能：过热、过载等多重防护。

2)无油润滑设计，免维护且不污染介质。

3)抽气端可带大负载，甚至堵死也属于正常工作；排气端不可带阻尼元件；无油无污染、免维护......

6、【低成本+多接头优势】

1)未来开模后，可将铝合金泵头替换为尼龙泵头，维持高负压性能下，进一步降低成本，为您的设备或项目持续提供低成本优势！

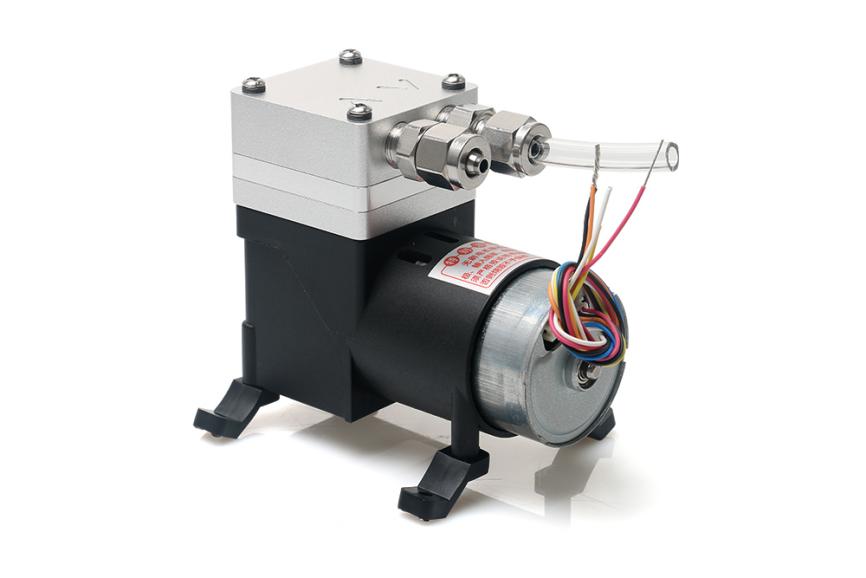

2)VVB泵体自带I8(Rp1/8内螺纹)接头，可灵活搭配宝塔、快插、快拧等多种接头，总有一款适合您！

气嘴接头

客户如对微型气泵的抽、排气接头有特殊要求，可以定做以下规格接头；但具体费用、周期等需要预先咨询新为诚科技销售部。

1、I8内螺纹接头（无特殊说明，出厂默认）：

适用于高气密性场合，外接R1 1/8圆锥外螺纹；

2、不锈钢快拧接头：

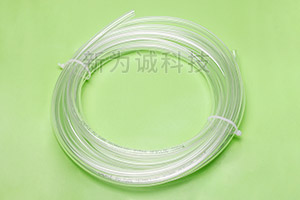

规格：K6快拧接头，适用于6*4mm的PU及其他硬质塑胶气管。

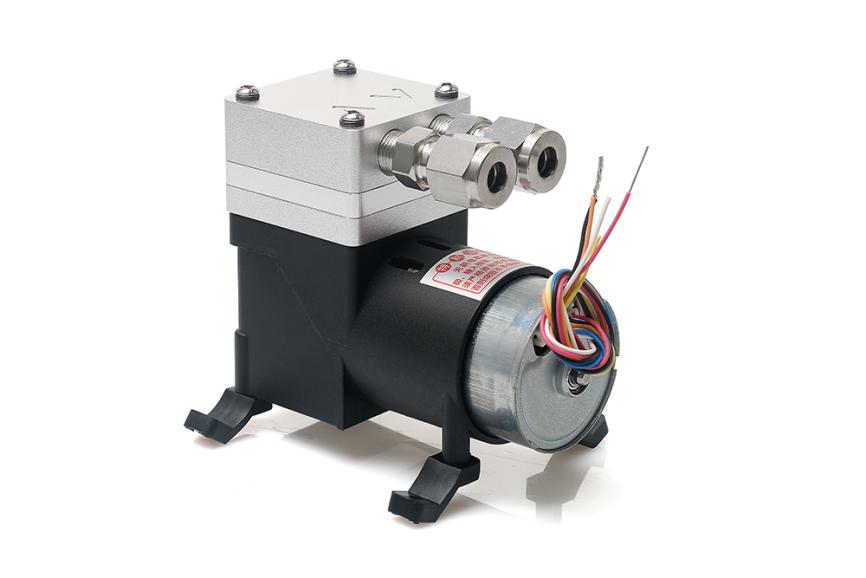

3、不锈钢卡套接头

规格：B6不锈钢卡套接头，适用于外径6mm的不锈钢管.

关键参数

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

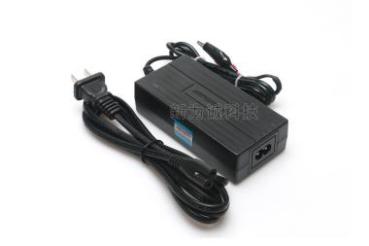

2、该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 3A，例如 24V3A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-24V3A电源。

3、输入电压要求：24V±5%

4、【型号及代号说明】。

1)V—单抽气微型气泵(也叫微型真空泵)系列；VB是内部编号；

2)V—高负压；

3)1—单泵头；2—双泵头；

4)A—无刷电机A型(标准版默认标配)；

5)接头说明：I8-Rp 1/8圆柱内螺纹接头(默认，高气密性场合，外接R1 1/8圆锥外螺纹)；

6)EL—默认材质组合：隔膜、单向阀EPDM，密封FKM，泵头铝合金；

FA材质组合(未来可能推出)：FKM隔膜+阀片+密封，尼龙泵头(耐腐能力比EL配置稍强)；

7)控制方式：P-无刷电机PWM调速控制；

8)版本简述：P—品质版(目前仅有品质版)；

9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！

5、【型号实例说明】：

1)VVBV1-AI8EL-PP4：代表高负压微型真空泵VVB，单泵头，无刷电机，Rp 1/8圆柱内螺纹接头；铝合金泵头，EPDM隔膜、单向阀，FKM密封；PWM调速+启停控制+FG反馈，品质版，24V DC供电；

2)VVBV1-AI8FA-PP4：代表高负压微型真空泵VVB，单泵头，无刷电机，Rp 1/8圆柱内螺纹接头；尼龙泵头，FKM隔膜、单向阀、密封，尼龙泵头(耐腐能力增强)；......其余同1)；

6、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

7、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

8、【体积、接管】：

(1)泵体积(长x宽x高，单位mm)：88×41×86(含减震脚)：

(2)抽、排气嘴尺寸(mm)：Rp 1/8圆柱内螺纹接头；

(3)建议接管(mm)：外接R1 1/8圆锥外螺纹(例如不锈钢管、PU管(需客自加转接头))；重量：约350克。

(4)抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。

版本说明

注：

1、★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

2、产品寿命测试说明：

(1)满载寿命测试工况：额定电压下，封堵泵抽气口，排气口直通大气，使泵工作在MAX负压工况下24小时不停机连续运转；

(2)空载寿命测试工况：额定电压下，泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

(3)电机寿命测试工况：额定电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

(4)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

(5)*代表设计样机参数，正式产品寿命正在测试中；

(6)实验数据来源：新为诚公司、原材料供应商实验室。

3、特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

工况环境

1、环境温度：0℃ ～ 50 ℃(无结露)；环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等(非耐腐材质型号)。

介质温度必须控制在 0 ～ 50 ℃之间；不得让固体异物进入泵内！

选型注意

1、泵的抽气端可带大负载，甚至完全堵塞，均属正常工作，但抽气口施加负载不能超过泵的MAX真空度(MAX负压)；

2、泵的排气端必须保持通畅，不能有负载，否则请选择 FBX 或 SFNY 或 F35 或 F50 或 F60 系列产品。

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

1、压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，其他版本如以此做为参考，误差范围可能更大，不作为产品验收依据！

2、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

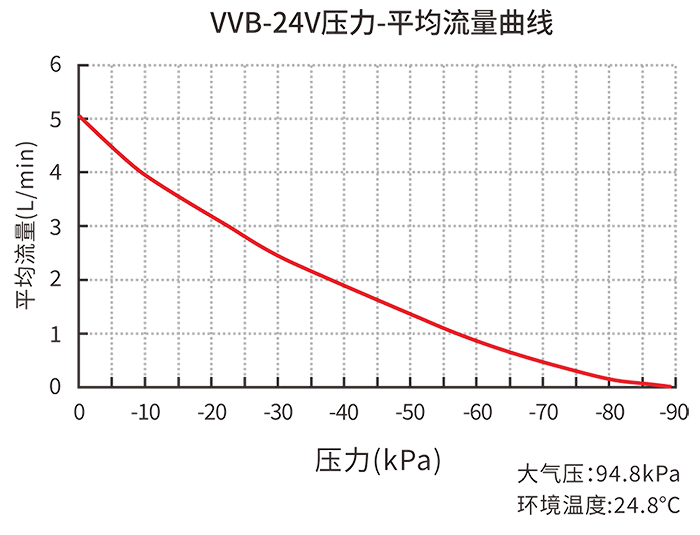

VVB压力-平均流量曲线图700px

电机启动电流说明

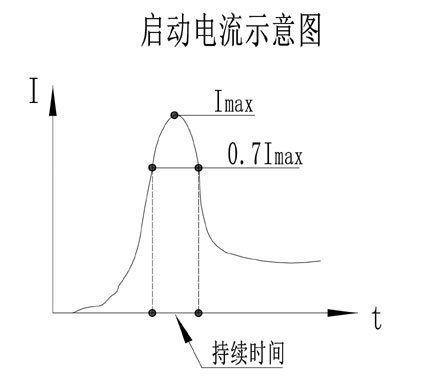

1、启动电流

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则VVB可选配JF-24V3A(约72W，过载保护约5-5.5A，24V型号)及以上的开关直流稳压电源，新为诚公司的电源属专门定做，并都做过zhuanye测试！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V6-7A(24V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

调速规范

【警告】

禁止热拔插！严禁在通电情况下直接拔插电机插头！所有的电机信号线的断开或连接动作必须是在彻底断开电源的情况下进行！严禁将电源正负极接反，否则将烧毁电机，将导致保修失效：

如果无需调速及转速反馈，可按如下接线：

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.焊接电机引线时必须迅速，否则高温会损坏电机。

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.抽取有毒有害、腐蚀性、生物危害性及其他危险介质前，需对泵的密封性进行测试和周期性例行检查，或进行二次密封以确保安全。

7.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护！接触者应采取防静电措施！

8.请严格按照该说明书要求操作！

9.在进行彻底的无害化处理前，我司基于员工人身安全保护和社会安全理由，不接受抽取过可对人身危害造成威胁的有毒、有害、腐蚀性产品的返厂维修服务，如有相关产品维修需求，请签署无害化声明表并与我司提前联系！

二维结构安装图

1、铝合金高负压微型真空泵VVB-外形尺寸图(以下图示单位：mm)

安装说明：

1、泵上螺钉不可拆卸，容易损坏；

2、安装孔为自攻螺钉孔，不易反复拧紧、拆卸，不然会导致安装松动、不可靠。

VVB系列完整资料下载

http://pro5cd03c677.pic8.websiteonline.cn/upload/p7ju.pdf
