较高负压(-61kPa)大力矩

1、新为诚V50系列无刷微型真空泵，系原热销VCY系列升级品，仍然采用了品质无刷电机，但大大强化了电气性能，增加了多重保护；并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版；再根据是否需要远程控制或通讯、调速方式等进一步细分为：基础型、远控型、频调型、电调型、触控型、ding配型......丰富的功能总有一款满足您的要求！

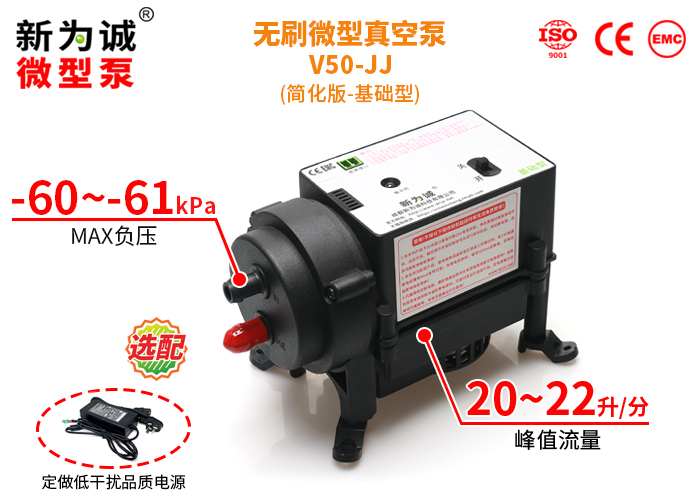

2、新为诚V50系列无刷微型真空泵大流量产品V50L，tupo传统无刷电机小力矩限制，MAX负压≥-61kPa，峰值流量≥22L/Min(平均流量≥14.5L/Min)，属目前无刷微型真空泵中，负压较大、流量较高产品；

3、无刷电机技术：采用品质无刷长寿命电机，特别是品质版，非常适合频繁起停或长期连续运转工况，满负载下连续运转寿命预估接近上万小时！

自我保护

1、新为诚V50系列无刷微型真空泵，全部版本都具备以下完善的自我保护，尽量减少客户误操作带来的损害，能有效延长泵的使用寿命：

(1)过热保护：新为诚微型泵V50电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高，会自动停机保护；直到重新断电再通电重启；

(2)过载保护：

a.如果有异物进入V50电机轴卡住，泵会自动停机，直到重新断电再通电重启；

b.调低转速后，负载太大，V50处于过载状态，泵会自动停机，直到重新断电再通电重启；

(3)反接保护：微型泵V50的正负极接反，不会烧毁，恢复正确连接即可；

(4)欠压过压保护：直流电压范围22-27V，不在这个范围都会报警(指示灯变红或触摸屏显示错误代码)；

不同类型优点

新为诚V50系列无刷微型真空泵，各种类型各有千秋：

1、基础型：无法调速，但性价比高(适合低成本用户)，质量、功能等各项指标中等偏上，有指示灯指示是否通电、运转......；

2、远控型：无法调速，但可在较远处加延长线，通过继电器等远程控制，仅需要简单断开或接通即可控制泵启停，简单可靠，无需复杂信号......；

3、频调型：可调速，外接方波信号，通过改变信号的“频率”实现调速，并且内置闭环控制功能，尽量保证转速和输出稳定，且具有工作状态记忆、转速记忆功能，下面简称“双记忆功能”！

4、电压调：可调速，外接电位器、单片机或PLC等外设调速，信号源多样，简单、易于实现，具有双记忆功能！

5、触控型：可调速，具有双记忆功能；适合不会或没时间开发外部调速电路的客户，可直接将泵集成在仪器内部，仅外显触摸屏，直接利用中文高清大触摸屏，调节微型泵的流量等参数，简单、高效，大大节省开发设计仪器周期、提高效率等......；

6、ding配型：可调速，具有双记忆功能；功能、寿命等MAX全、MAX长的型号，高达3种调速方法：既可内置触摸屏调速，又可外部频率或电压闭环调速，还可电信号控制泵启停，甚至利用RS485通讯，智能化查看微型泵的多项指标：运行时间、转速、故障记录等重要信息(还可定做远端计算机利用RS485控制启停、调速功能，目前推广期，暂时不额外收费，详询新为诚客服)......

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2、抽气端可带大负载，甚至堵死也属于正常工作；对控制电路几乎无干扰！小体积......

调速功能

可通过调节电机转速来控制泵的流量。频率调速型、电压调速型、ding配型配备调速信号接口，可分别通过频率信号或电压信号进行远端调速。触控型与ding配型配备液晶触摸屏，可通过触控液晶屏进行启停控制和调速控制，调速功能可以更方便的调节流量大小。另外，ding配型还支持订制RS-485串口调速功能，可通过Modbus通讯协议对泵进行转速调节、启停控制及工作状态监测。

报警功能

1、基础型、远控型、频调型、电调型配有工作指示灯，通过指示灯颜色变化，实现泵工作状态的反馈：

a、绿灯常亮时，表示电路正常通电，泵处于未工作状态；

b、绿灯闪烁时，表示泵正常工作；

c、红灯常亮时，表示泵因电机转速偏移过大或堵转故障而停机报警；

d、红灯闪烁时，表示泵因电源电压不稳而停机报警；

e、正负极接反时指示灯不亮，泵不工作，但也不会损坏泵。

2、触控型和ding配型都配有液晶显示屏，出现不同故障会显示不同的报警代码，故障处理更加方便。（下图仅用作示意，具体参照第5章告警与处理。）

定做接头

客户如对微型气泵、微型真空泵的抽、排气接头有特殊要求，可以定做以下规格接头，新为诚提供模块化接头选配服务，以提升客户服务体验。

【新为诚标配+可选模块化接头】请见下图：

1、标配尼龙宝塔接头(无特殊说明，默认都是尼龙宝塔接头)

规格：ø6(内孔)×ø10.5(外径)；材质：增强尼龙；接口形状：防滑凸起式(抽排气嘴一样)；见下图：

2、定做不锈钢内丝接头

规格：圆锥内螺纹Rc 1/8(不锈钢)；材质：不锈钢；见下图：

3、定做尼龙内丝接头

规格：圆锥内螺纹Rc 1/8(增强尼龙)；材质：增强尼龙；见下图：

4、定做PC8不锈钢快换接头

规格：对外接口为快换，另外一端为R 1/8外螺纹(已旋入泵体，已经打胶，不可拆卸)，材质：不锈钢；如下图：

快换端接管：建议采用质量可靠的品牌尼龙管，如SMC品牌尼龙管，且外径必须是8mm (如内径6mm，外径8mm等)。否则可能导致连接处密封不良漏气影响泵的参数，管子无法正常拔插、损坏管接头等！

温馨提醒：如因采用过于便宜尼龙管，或暴力插拔等导致泵或接头损坏，有可能失去正常免费质保！

5、定做PC6不锈钢快换接头

规格：对外接口为快换，另外一端为R 1/8外螺纹(已旋入泵体，已经打胶，不可拆卸)，材质：不锈钢。如下图：

快换端接管：建议采用质量可靠的品牌尼龙管，如SMC品牌尼龙管，且外径必须是6mm (如内径4mm，外径6mm等)。否则可能导致连接处密封不良漏气影响泵的参数，管子无法正常拔插、损坏管接头等！

 温馨提醒：如因采用过于便宜尼龙管，或暴力插拔等导致泵或接头损坏，有可能失去正常免费质保！

关键参数

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±10%；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、如无特别说明，技术参数均是在25℃、标准大气压101kPa的条件下的测定值；

3、表中参数是在电机MAX转速时测得。当转速变化时，压力/真空度基本不变；

4、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

5、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)。

6、该系列微型泵根据流量不同，可以分为：大流量-L，中流量-M，小流量-S(已公布的为正式推出产品，未公布的后期将陆续推出)；按性能、寿命、生产工艺、调试等不同，可分为简化版(简称J，下同)、标准版(B)、品质版(P)；根据功能不同进一步细分为基础型(J)、远控型(Y)、频率调速型(简称频调型，H)、电压/电位器调速型(简称电调型，V)、触控型(C)、ding配型(D)；实际销售中，共6种产品(如下)；

简化版-基础型(JJ)、简化版-远控型(JY)、简化版-频调型(JH)、简化版-电调型(JV) ；标准版-远控型(BY)、标准版-频调型(BH)、标准版-电调型(BV)、标准版-触控型(BC)；品质版-触控型(PC)、品质版-ding配型(PD)。

实例(订购时，请一定注明具体流量、版本后缀！)：

(1)V50L-JJ-24V，表示是V50系列微型真空泵中，大流量、简化版-基础型，DC 24V供电；

(2)V50S-PD-24V，表示是V50系列微型真空泵中，小流量、品质版-ding配型，DC 24V供电，品质MAX高，功能MAX齐全产品。

7、客户自行配备直流电源注意事项：

(1)基础型、远控型、频调型、电调型：因启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 6A，如24V6A以上的开关直流电源(过载能力要强)，且必须带有地线可靠接地，否则可能因电源自身干扰过大造成泵无法正常工作(注意，这并不是泵的质量问题)！

(2)触控型、ding配型：因都配备了一块液晶触控屏，故对直流电源本身的各项指标如是否较低干扰、过载能力是否较强等要求很高，否则易造成液晶触控屏工作失灵等故障，故建议一定要采用我司专门定做的，通过各项严苛指标检验的，配套开关直流稳压电源JET-24V3A！且需保证稳压电源交流端应可靠接地(比如交流插线板必须可靠接地，不能虚接悬空；插线板上不能接有干扰源、优先插入房屋墙壁插座等......)，否则触摸屏可能因干扰失灵......

8、【体积、接管】：

1)泵体积(长x宽x高，单位mm)：默认接头为宝塔：

基础型、远控型、频调型、电调型：≈175×80×108(含减震脚)；

触控型、ding配型：≈175×80×106(含减震脚)；

2)抽、排气嘴尺寸(mm)：ø6(内孔)×ø10.5(外径)   接口形状：防滑凸起式(抽排气嘴一样)；

3)建议接管(mm)：ø7×ø13硅胶管；重量：约570克；

4)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

版本说明

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数，品质版＜标准版＜简化版(但个体差异除外)，但新为诚不提供具体分贝数。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

产品寿命测试说明：

1、满载寿命测试工况：封堵泵抽气口，排气口直通大气，使泵工作在MAX真空度工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

类型说明

销售产品表

注：

上表中“L/S”表示有对应L/S版本产品，比如有V50L/V50S，“可定做”表示标准品无此版本，但可根据客户需求定做。

工况

1、环境：该系列泵简化版的工作的环境温度为0℃～40℃，标准版与品质版的工作的环境温度为0℃～50℃。所有该系列泵工作环境的相对湿度≤90%，无结露，泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：泵抽气的介质温度为0℃～50℃，所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等。

3、高温型：

该系列产品按可承受的介质气体温度分为常温介质型(简称“常温型”)和高温介质型(简称“高温型”)两种。未特别注明的为常温型。

对介质温度有特殊要求的客户，可定做高温型，订购品质版高温型产品需特别标明：

如V50L-PD-24V（品质版-ding配型+高温介质型)；

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶、丁晴橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

选型注意

1、负载：

(1)泵的抽气端可以带大负载，甚至完全堵塞，均属正常工作。

(2)泵的排气端必须保持通畅，不能有负载，否则请选择否则请选择 F25N、SFNY、SFKY、SFCY、F60系列产品。

2、该微型泵不建议直接打开/切断24V直流电源开/关机，开/关机建议通过泵上面板拨动开关、远控开关、触控屏开关或控制信号先进行软启动/软关机后，再接通/切断电源，否则可能影响电机寿命，甚至烧毁电机！由此引起的故障将无法免费质保，敬请知晓！

3、想直接通断电控制泵启停的客户，可选购远控型，详询新为诚客服。新为诚微型

4、ding配型产品使用频率调速和电压调速工作模式时，在24V电源断电前需将Mod信号拉低，先将电机停转，等待500ms 后断电，否则可能影响电机寿命，甚至烧毁电机！由此引起的故障将无法免费质保，敬请知晓！新诚微型泵

5、内置精密控制电路，需配套品质开关电源或直流稳压电源使用！该系列泵若未使用新为诚配套电源时，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

6、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

7、真空度值越小抽吸能力越强，详见微型真空泵常识。

8、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

噪音

(1)新为诚微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

(2)当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

注：

1、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减；

2、本曲线数值仅供参考，不作产品验收依据。

启动电流

基础型

图5-1 基础型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极。通过拨动开关来控制泵启停。

远控型

图5-2 远控型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极。使用远程控制功能时需将拨动开关置于“开”的位置，控制端红线连接泵内部5V电压，黑线为控制信号线。连接红线与黑线则泵停机，断开红线与黑线则泵启动。

注意：控制端红线与黑线连接时的电流约为1.5mA。

频调型

图5-3 频率调速型接线说明

频率调速型接口定义表

电调型

图5-4 电压调速型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极，控制端可接电位器、单片机或PLC等外设调速。使用外接电位器方式调速时，接线方法如图5-4所示，要求电位器总阻值大于2KΩ，拨动开关置于“开”的位置。使用单片机、PLC提供电压信号时，接线方式同频率调速型（图5-3所示）。

电压调速型接口定义表

特别说明：

(1)当不需要通过信号调速时，可按照图5-2进行接线控制泵的启停。

(2)当使用旋钮电位器(不论是新为诚赠送的还是客户自己配备的，下同)调速过程中，当旋钮电位器转动一下后，需保持100ms等待电压稳定，泵的转速才会做出相应改变，快速旋转电位器，泵可能无法快速做出对应的转速变化。

(3)注意：反时针是调高转速；顺时针是调低转速；

(4)若调大转速时，旋钮旋转过快而使泵未达到MAX转速，请反向旋转电位器后，再缓慢向调大转速方向旋转电位器。

(5)旋钮电位器旋转过程中会有调速过程，无法用于某固定转速启停，如有类似需求，可选择ding配型。

触控型

图5-5 触控型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极。通过控制液晶屏控制泵运行。

注：

1、为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。

2、购买触控型或ding配型的用户若未使用新为诚配套电源，可能对泵造成损坏或干扰泵的正常运行，强烈建议在电源端引出地线可靠接地，有助于提高运行可靠性！

ding配型

ding配型不仅配有液晶触控屏调速功能、故障显示功能，还配备了远端频率调速功能、远端电压调速功能和RS-485通信功能。下面是ding配型接线端口对应的信号说明。

图5-6 ding配型接线说明

1、ding配型接口定义表

注：

(1)为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。

(2)购买触控型或ding配型的用户若未使用公司配套电源，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

(3)当使用频率信号调速时，需要在泵上电前，先连接好调速信号线缆并输入有效的控制信号后再上电；如果已经使用液晶屏进入屏幕调速模式，需要先输入调速频率信号并再次上电，才能启动信号调速。

2、ding配型不仅配有液晶触控屏调速功能、故障显示功能，还配备了控制信号端口，同时具备频率或电压调速功能、RS485通讯功能。

(1)ding配型频率调速功能接线说明

ding配型频率调速接线说明

说明：电源端红色线连接直流电源的正极，黑线连接电源负极。

调速线Mod，Sel连接高电平，Fre连接单片机或PLC方波输出口，GND连接单片机或PLC的低电平端口。通过调节方波的频率大小控制泵运行速度。

Fre的频率调速范围833Hz-3333Hz对应833-3333RPM；

当100Hz<频率<833Hz时按MIN转速运行；

当频率>3333Hz时按MAX转速运行；

当频率≤100Hz则泵停止运行，3.3V≤高电平幅值≤5V。

特别注意：在断开24V供电前，需先将Mod信号拉低使电机停转后再进行断电，建议间隔时间>500ms，否则可能影响产品寿命。

(2)ding配型电压调速功能接线说明

ding配型电压调速接线说明

说明：制端Mod 连接上位机高电平端口或5V直流电源正级，Sel 和GND 连接上位机低电平端口、接地端口或5V 直流电源负极，电位器正级连接5V 直流电源正极，电位器负级连接5V 直流电源负极，电位器分压输出端连接控制端Vol。

 通过控制Vol(调压范围0-5V，随着电压的升高转速也相应增高)端口输出电压大小控制泵运行速度。

【特别注意】：

①在断开24V供电前，需先将Mod信号拉低使电机停转后再进行断电，建议等待时间＞500ms，否则可能影响产品寿命。

②电压调速不可输入低于0V 的负电压或高于5.5V 的正电压，否则可能造成产品电路永久损伤。

(3)RS485通讯功能接线说明

RS485通讯功能接线说明

说明：电源端红色线连接直流电源的正极，黑线连接电源负极。

通讯端分别连接RS485B、RS485A、GND 或通过USB 转RS485 通讯线连接。其中，波特率为19200，数据位为8，开始/停止位为1，无奇偶校验位。

通过控制液晶屏控制泵运行。可以监控到运行时间、运行转速、故障记录等重要信息。

告警与处理

对于F50/V50触控型、ding配型等带有中文大液晶屏的型号而言，可以通过显示在屏幕上的代码，迅速查找故障，及时排除故障避免损坏微型泵！

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.排气端必须保持通畅，否则会损坏微型泵！

4.泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.配套管路元件及容器必须有足够的强度，确保人身安全！

7.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

8.该系列泵若未使用公司配套电源时，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

9.本系列产品不建议通过直接切断24V电源关机，停机需通过面板拨动开关、远控开关、触控屏开关或控制信号先进行软关机后，再切断电源，否则可能影响电机寿命！

10.ding配型产品使用频率调速和电压调速工作模式时，在24V电源断电前需将Mod信号拉低，先将电机停转，等待500ms后断电，否则可能影响电机寿命！

11.请严格按照该说明书要求操作.

V50基础型

V50远控型、频调型、电调型

V50触控型

V50ding配型

安装说明：

1、泵上自带的螺钉不能拆卸，会损坏泵；

2、安装孔为自攻螺钉孔，禁止反复拧紧、拆卸，不然会导致安装松动、不可靠。
